- Codice RS:
- 136-6716
- Codice costruttore:
- 103H7126-1740
- Costruttore:
- Sanyo Denki
1 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
5 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
98,78 €
(IVA esclusa)
120,51 €
(IVA inclusa)
Unità | Per unità |
1 + | 98,78 € |
- Codice RS:
- 136-6716
- Codice costruttore:
- 103H7126-1740
- Costruttore:
- Sanyo Denki
Documentazione Tecnica
Normative
- Paese di origine:
- PH
Dettagli prodotto
Motore passo-passo Sanyo Denki serie 103H7
La gamma Sanyo Denki di motori passo-passo 103H7 offre all'utente una serie completa di opzioni per garantire la copertura dell'applicazione
Offerto in opzioni di avvolgimento sia unipolari che bipolari
Struttura dell'albero rotonda singola e doppia con lunghezza adeguata che offre all'utente una soluzione semplice di montaggio
Sono disponibili anche opzioni con piombo
Struttura dell'albero rotonda singola e doppia con lunghezza adeguata che offre all'utente una soluzione semplice di montaggio
Sono disponibili anche opzioni con piombo

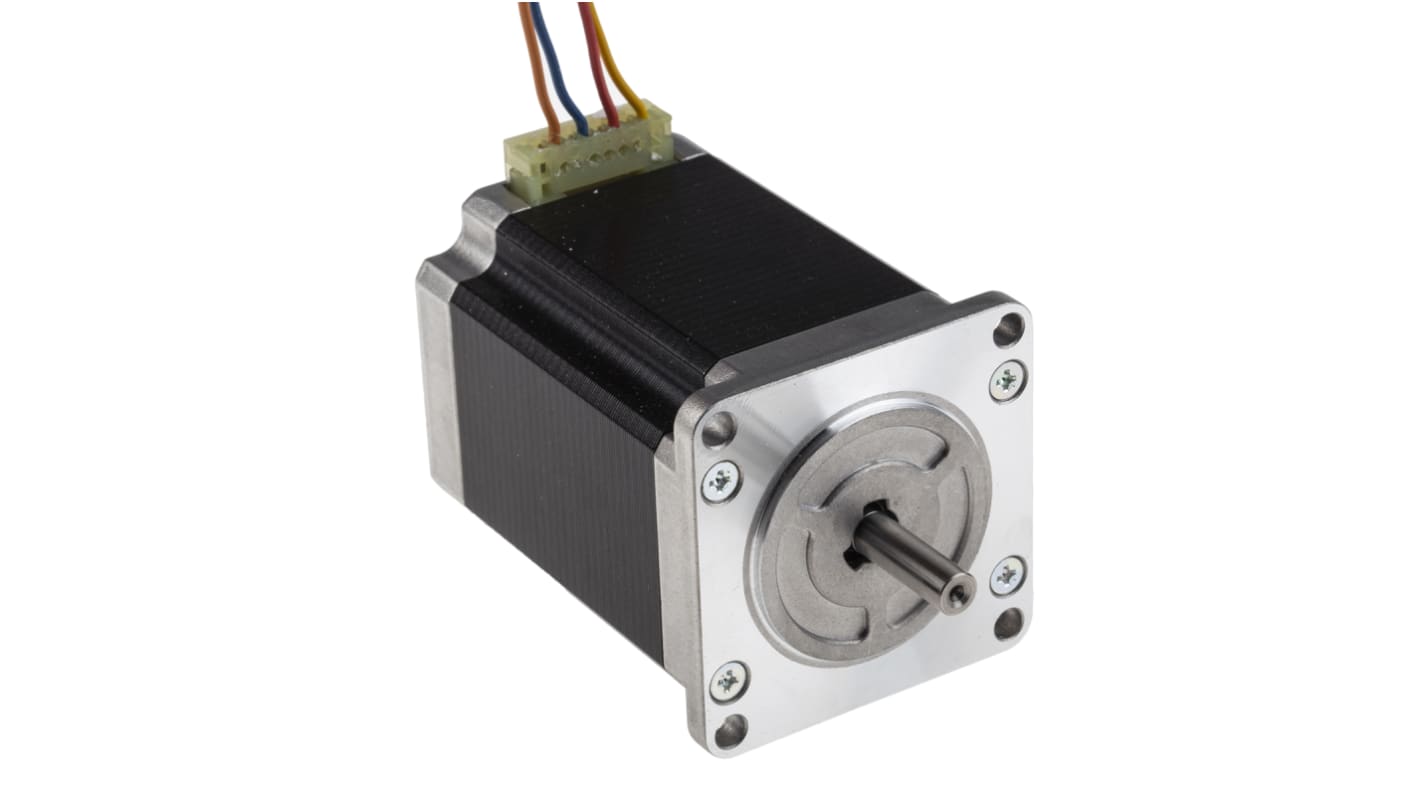

Motore passo-passo Sanyo Denki, corrente nominale 4 A, lunghezza albero 20,6 mm - Serie SANMOTION 103H7 - 103H7126-1740
Avviare con sicurezza le attività di posizionamento con questo motore passo-passo Sanyo Denki. Il suo angolo di passo di 1,8° rende un funzionamento preciso e contribuisce a mantenere le macchine in regolare funzionamento. È possibile arrestare facilmente le micro-vibrazioni nelle loro tracce grazie alla coppia di arresto e mantenimento dell'unità di 1,65 Nm. Il controllo ad anello aperto elimina la necessità di un sensore rilevatore di posizione, rendendo questa unità esattamente ciò di cui si ha bisogno per costruire sistemi semplici ed efficienti.
Caratteristiche e vantaggi
Peso leggero di 1 kg per esercitare una sollecitazione minima sull'apparecchiatura
L'avvolgimento bipolare garantisce una potente coppia di mantenimento anche quando si funziona a basse velocità
Dimensioni del telaio compatte di 56 (L) x 56 mm (L) per occupare uno spazio minimo nella configurazione
L'avvolgimento bipolare garantisce una potente coppia di mantenimento anche quando si funziona a basse velocità
Dimensioni del telaio compatte di 56 (L) x 56 mm (L) per occupare uno spazio minimo nella configurazione
Applicazioni
Macchine per ricami
Stampanti 3D
Imballaggio di alimenti
Apparecchiature di pulizia dell'acqua
Stampanti 3D
Imballaggio di alimenti
Apparecchiature di pulizia dell'acqua
È possibile utilizzare questo motore passo-passo per controllare la funzione delle macchine di riempimento?
Sì, questo motore passo-passo è la scelta ideale per il controllo delle macchine di riempimento. La sua rotazione ad angolo fisso consente di erogare una quantità costante di liquido o pasta, indipendentemente dalla viscosità di una sostanza.
Motore passo-passo Sanyo Denki
Specifiche
Attributo | Valore |
---|---|
Motore passo-passo | Ibrido, Albero singolo |
Angolo di passo | 1.8° |
Coppia di tenuta | 1.65Nm |
Numero di cavi | 4 |
Tensione di alimentazione | 24 V |
Dimensione telaio | 56 x 56mm |
Diametro asta | 6.35mm |
Corrente nominale | 4 A |
Disposizione avvolgimento | Bipolare |
Lunghezza asta | 20.6mm |
Profondità | 56mm |
Resistenza per fase | 0.48Ω |
Standard soddisfatti | CE, UL, TUV, Conformità RoHS |
Serie | 103H7 |
