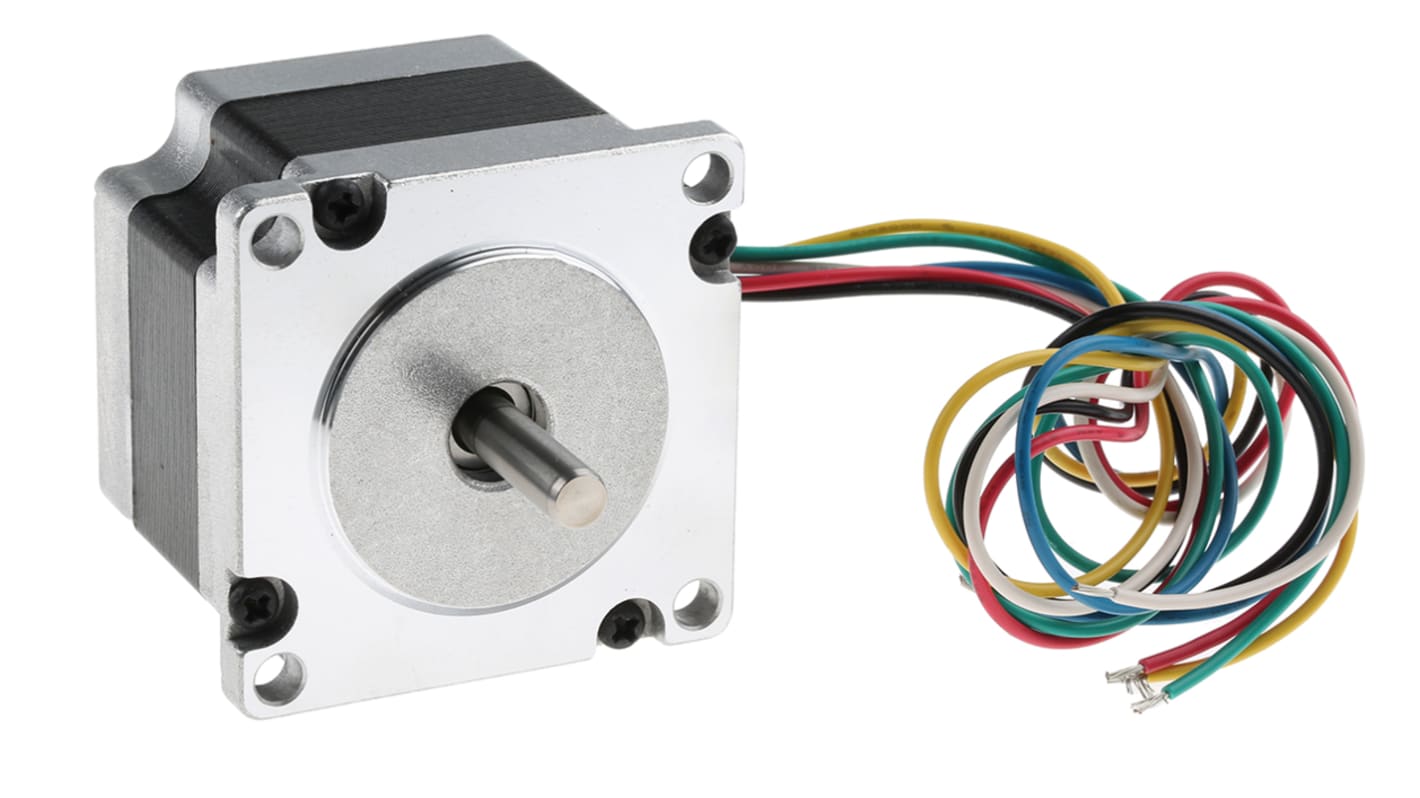

Motore passo passo Ibrido RS PRO, ang. 1.8°, 5,7 V,Ø asta 6.35mm

I motori passo-passo ibridi unipolari RS Pro sono motori c.c. ad alte prestazioni, perfetti per le applicazioni che richiedono un movimento preciso o una rotazione a passi. Combinano le caratteristiche dei motori passo-passo VR (a riluttanza variabile) e dei motori passo-passo PM (a magnete permanente), offrendo un motore versatile adatto per una vasta gamma di applicazioni. Con i motori passo-passo ibridi RS Pro, è possibile ottenere una coppia elevata anche a basse velocità.

Tecnologia ibrida che combina le caratteristiche dei motori VR e PM
Coppia elevata a bassa velocità
Adatto per una vasta gamma di applicazioni
Design leggero ma Durable
configurazione a 6 derivazioni
Coppia di tenuta: 0,39 Nm
Angolo passo: 1,8°
Tensione nominale: 5,7 V.

Un motore passo-passo è un tipo di motore CC con un albero che ruota in passi precisi dividendo rotazioni complete attraverso bobine multiple organizzate in fasi. I motori passo-passo sono ideali per le applicazioni che richiedono coppia o movimento discreti e precisi. Questi motori offrono un'ampia gamma di modalità di azionamento, tra cui azionamento a onda, full-step, half-step e micro-step e possono essere azionati tramite controller passo-passo. I motori passo-passo sono comunemente utilizzati in applicazioni quali:

Macchinari CNC
Scanner medici
Stampanti
Unità disco
Macchine fotografiche digitali

Questo motore passo-passo è dotato di un angolo di passo di 1,8°, equivalente a 200 passi per giro.

La lunghezza dell'albero è 19mm.

La forza radiale massima per questo modello è 75 N (20 MM dalla flangia anteriore).

La forza assiale massima per questo modello è di 15 N.

I motori passo-passo unipolari funzionano con un singolo avvolgimento con un maschio centrale per fase. Ogni sezione dell'avvolgimento viene attivata per ogni direzione del campo magnetico. A differenza del motore passo-passo unipolare, il motore passo-passo bipolare ha due conduttori per fase, nessuno dei quali è comune.
