- Codice RS:
- 878-7768
- Codice costruttore:
- 103H7123-0440
- Costruttore:
- Sanyo Denki
3 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
80 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
68,16 €
(IVA esclusa)
83,16 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 68,16 € |
5 - 9 | 65,37 € |
10 + | 63,94 € |
- Codice RS:
- 878-7768
- Codice costruttore:
- 103H7123-0440
- Costruttore:
- Sanyo Denki
Documentazione Tecnica
Normative
- Paese di origine:
- PH
Dettagli prodotto
Motore passo-passo Sanyo Denki serie 103H7
La gamma Sanyo Denki di motori passo-passo 103H7 offre all'utente una serie completa di opzioni per garantire la copertura dell'applicazione
Offerto in opzioni di avvolgimento sia unipolari che bipolari
Struttura dell'albero rotonda singola e doppia con lunghezza adeguata che offre all'utente una soluzione semplice di montaggio
Sono disponibili anche opzioni con piombo
Struttura dell'albero rotonda singola e doppia con lunghezza adeguata che offre all'utente una soluzione semplice di montaggio
Sono disponibili anche opzioni con piombo

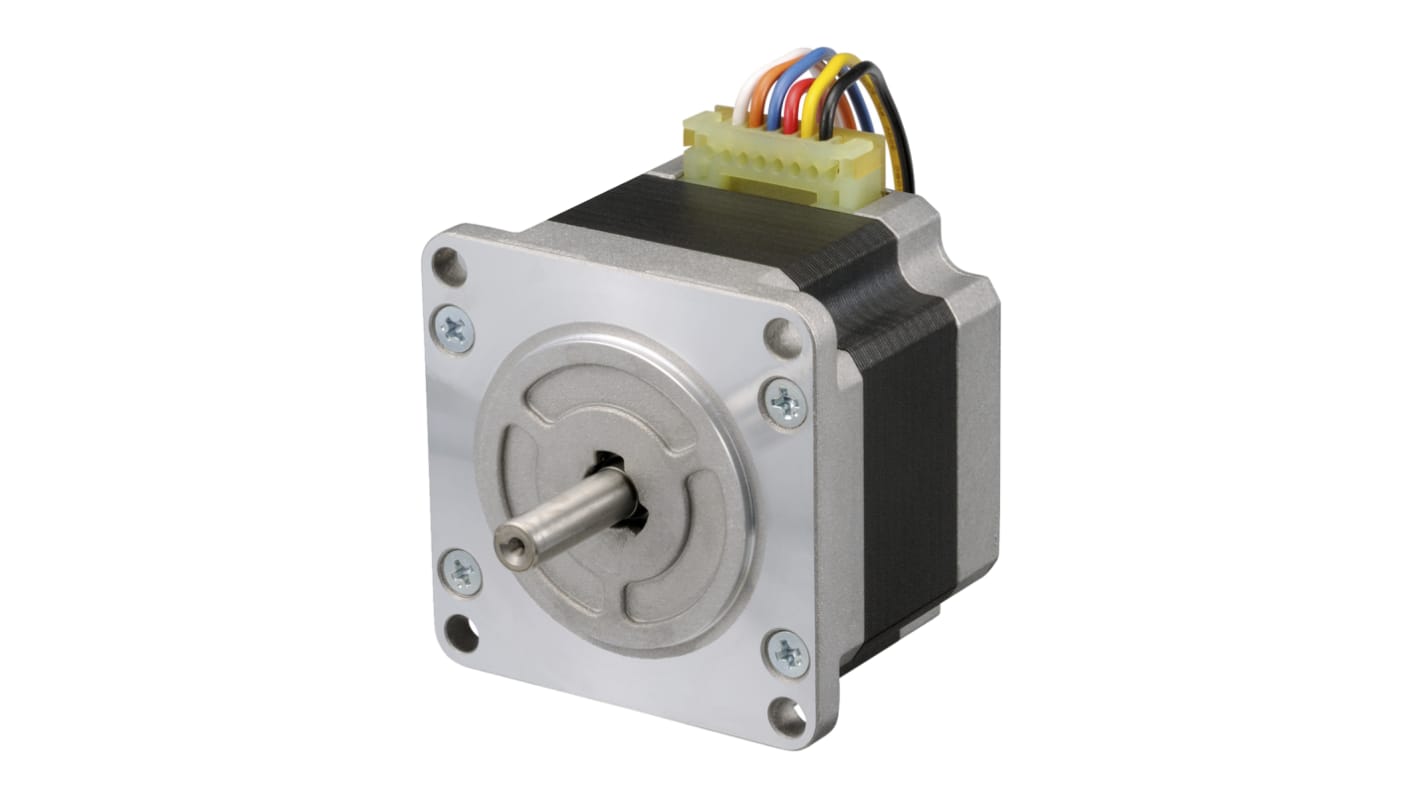

Motore passo-passo Sanyo Denki, angolo di passo 1,8°, corrente nominale 2A - Serie SANMOTION 103H7 - 103H7123-0440
Ottieni un posizionamento preciso e un controllo della velocità nelle tue applicazioni con questo motore passo-passo di Sanyo Denki. Divide una rotazione completa in piccoli passi di 1,8° per garantire un elevato grado di precisione. Poiché si tratta di un motore passo-passo ibrido, utilizza entrambi i cicli half-step e micro-step per una maggiore precisione. Questa unità compatta ha dimensioni di 56 (lunghezza) x 56 (larghezza) x 55,3 mm (profondità), il che la rende facile da installare in spazi ristretti.
Caratteristiche e vantaggi
La coppia di mantenimento di 0,83 Nm assicura che il motore rimanga nella posizione impostata
Il grado di protezione IP40 significa che è a prova di tocco e protetto da utensili e piccoli fili di dimensioni superiori a 1 mm.
Ampia gamma di temperature d'esercizio da -10 °C a +50 °C per l'uso in condizioni impegnative
Il grado di protezione IP40 significa che è a prova di tocco e protetto da utensili e piccoli fili di dimensioni superiori a 1 mm.
Ampia gamma di temperature d'esercizio da -10 °C a +50 °C per l'uso in condizioni impegnative
Applicazioni
Stampanti 3D
Plotter
Piattaforme per telecamere
Robotica
Sistemi di controllo del movimento
Plotter
Piattaforme per telecamere
Robotica
Sistemi di controllo del movimento
Come scegliere il motore passo-passo giusto?
Quando si sceglie un motore passo-passo, considerare le dimensioni del carico e l'accelerazione e la coppia necessarie per spostarlo.
Qual è la corrente nominale di questo motore passo-passo?
Questo motore passo-passo ha una corrente nominale di 2A, che lo rende adatto all'uso in applicazioni a bassa potenza.
Motore passo-passo Sanyo Denki
Specifiche
Attributo | Valore |
---|---|
Motore passo-passo | Ibrido, Albero singolo |
Angolo di passo | 1.8° |
Coppia di tenuta | 0.83Nm |
Numero di cavi | 6 |
Tensione di alimentazione | 24 V |
Dimensione telaio | 56 x 56mm |
Diametro asta | 6.35mm |
Corrente nominale | 2 A |
Disposizione avvolgimento | Unipolare |
Lunghezza asta | 20.6mm |
Profondità | 55.3mm |
Resistenza per fase | 1.6Ω |
Standard soddisfatti | CE, UL, TUV, Conformità RoHS |
Serie | SANMOTION 103H7 |
