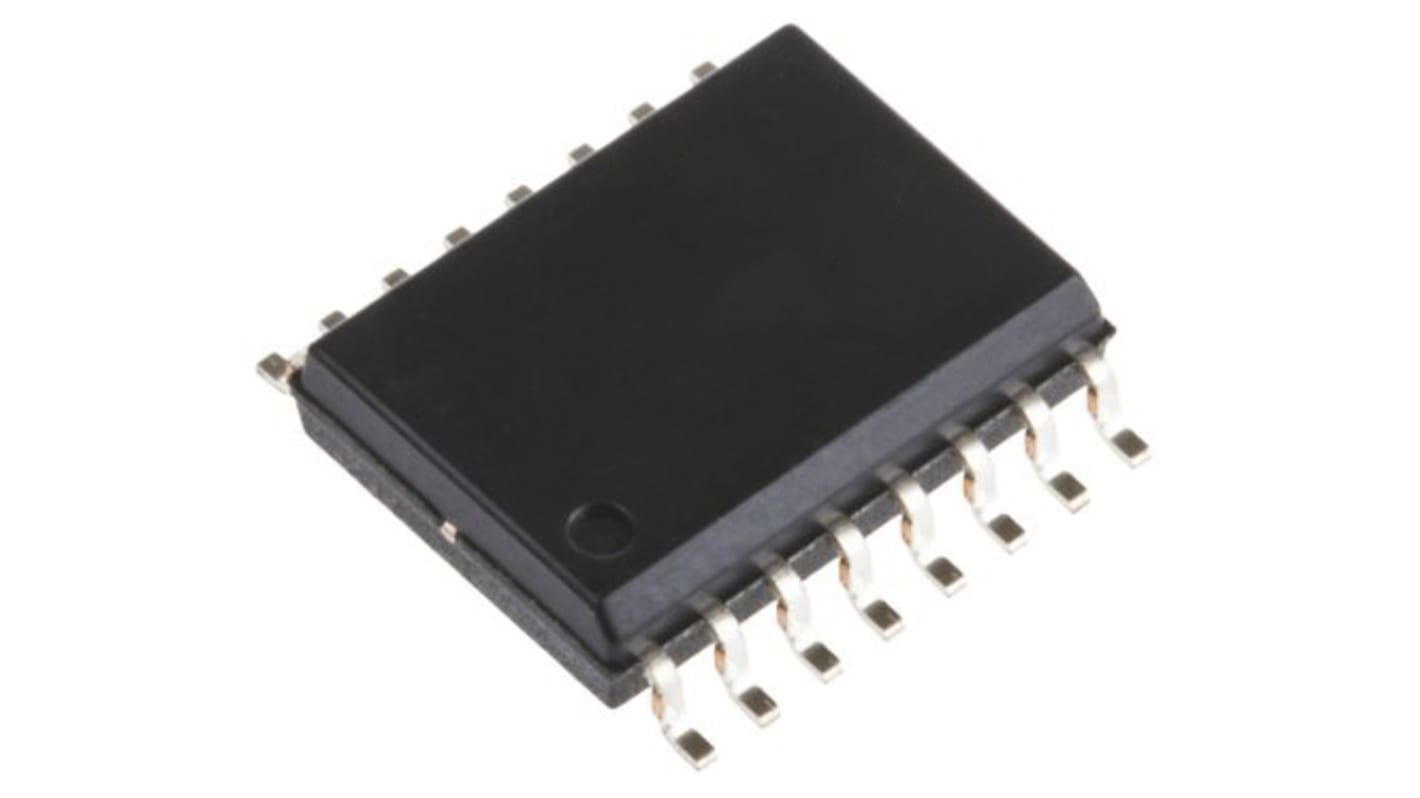

onsemi AEC-Q100 Multivibratore monostabile MC14521BDG, 2, TTL, 16 Pin, SOIC
- Codice RS:
- 186-9200
- Codice costruttore:
- MC14521BDG
- Costruttore:
- onsemi
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 186-9200
- Codice costruttore:
- MC14521BDG
- Costruttore:
- onsemi
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | onsemi | |
| Famiglia logica | TTL | |
| Tipo prodotto | Multivibratore monostabile | |
| Numero elementi per chip | 2 | |
| Ampiezza minima di impulso | 120ns | |
| Corrente di quiescenza massima | 150μA | |
| Tensione minima di alimentazione | 3V | |
| Tipo montaggio | Superficie | |
| Tipo di package | SOIC | |
| Tensione massima di alimentazione | 18V | |
| Tipo di multivibratore | Divisore in frequenza | |
| Minima temperatura operativa | -55°C | |
| Ritardo di propagazione massimo @ CL | 15μs | |
| Numero pin | 16 | |
| Temperatura massima di funzionamento | 125°C | |
| Altezza | 1.5mm | |
| Lunghezza | 10mm | |
| Serie | MC14521 | |
| Standard/Approvazioni | No | |
| Standard automobilistico | AEC-Q100 | |
| Seleziona tutto | ||
|---|---|---|
Marchio onsemi | ||
Famiglia logica TTL | ||
Tipo prodotto Multivibratore monostabile | ||
Numero elementi per chip 2 | ||
Ampiezza minima di impulso 120ns | ||
Corrente di quiescenza massima 150μA | ||
Tensione minima di alimentazione 3V | ||
Tipo montaggio Superficie | ||
Tipo di package SOIC | ||
Tensione massima di alimentazione 18V | ||
Tipo di multivibratore Divisore in frequenza | ||
Minima temperatura operativa -55°C | ||
Ritardo di propagazione massimo @ CL 15μs | ||
Numero pin 16 | ||
Temperatura massima di funzionamento 125°C | ||
Altezza 1.5mm | ||
Lunghezza 10mm | ||
Serie MC14521 | ||
Standard/Approvazioni No | ||
Standard automobilistico AEC-Q100 | ||
L'MC14521B è costituito da una catena di 24 flip-flop con un circuito di ingresso che consente tre modalità di funzionamento. L'ingresso funzionerà come un oscillatore a cristallo, un oscillatore RC, o come buffer di ingresso per un oscillatore esterno. Ogni flip-flop divide la frequenza del flip-flop precedente per due, di conseguenza questa parte contatterà fino a 224 = 16.777.216. Il conteggio avanza sul fronte negativo dell'orologio. Le uscite degli ultimi sette stadi sono disponibili per una maggiore flessibilità.
Tutte le fasi sono azzerabili
Reset (Ripristina) Consente di disattivare l'oscillatore RC per lo scarico della bassa potenza in standby
Le uscite RC e Crystal Oscillator sono in grado di pilotare carichi esterni
Modalità di prova per ridurre il tempo di prova
Pin VDD' e VSS' Sull'inverter Crystal Oscillator per consentire il collegamento di resistori esterni per il funzionamento a bassa potenza
Gamma di tensione di alimentazione = da 3,0 V c.c. a 18 V c.c.
In grado di guidare due carichi TTL a bassa potenza o un carico TTL Schottky a bassa potenza sulla gamma di temperatura nominale.
