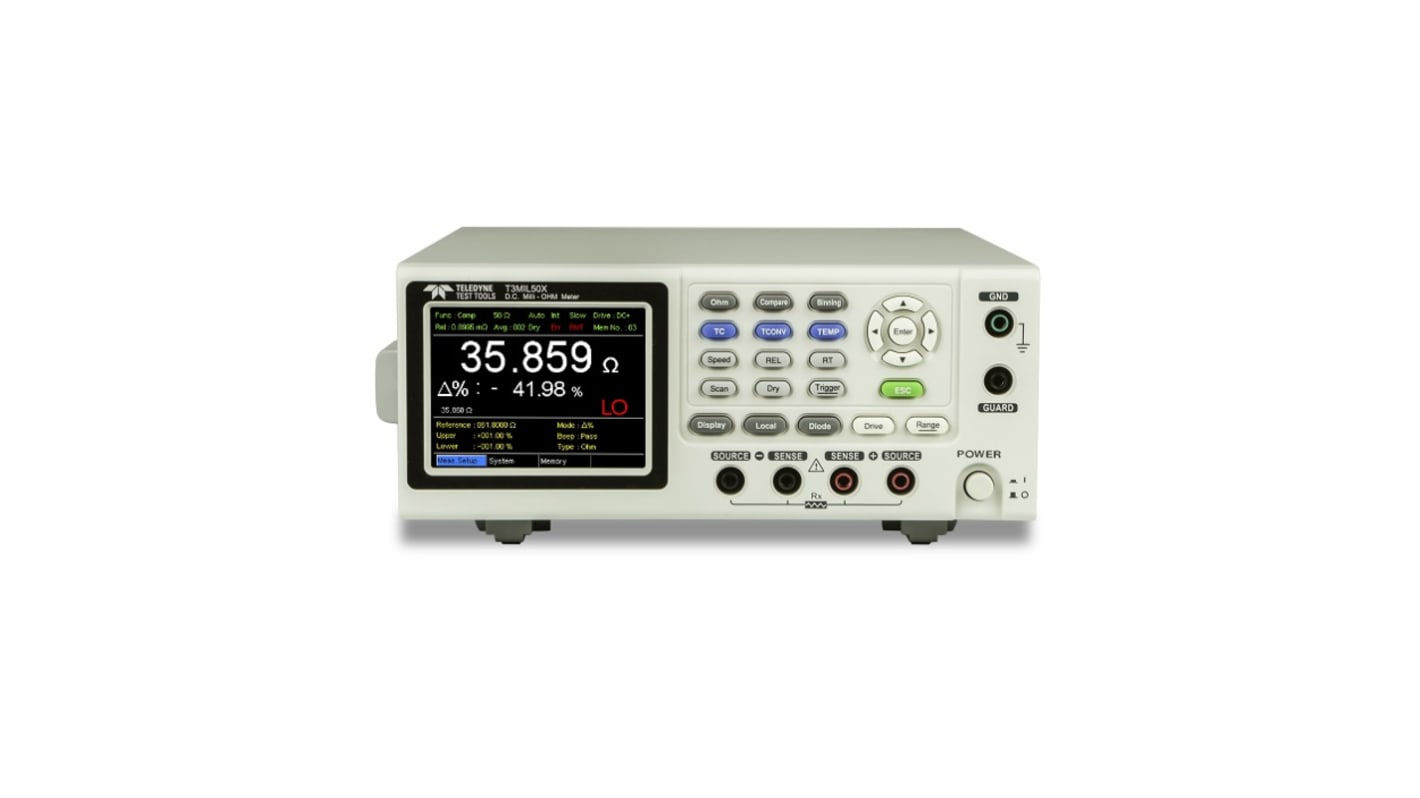

Ohmmetro Teledyne LeCroy T3MIL, Cert. ISO

Teledyne Test Tools presenta una nuovissima serie di D.C. Misuratori Milli-Ohm. La serie T3MIL offre due modelli T3MIL50 e T3MIL50X, dotati di un display TFT da 3,5 pollici con una precisione di misurazione dello 0,05 %, un display di misurazione massimo di 50.000 conteggi e una velocità di campionamento di 60 letture al secondo. La serie T3MIL fornisce anche la misurazione a quattro fili, nonché la misurazione della temperatura e le funzioni di compensazione della temperatura per soddisfare i requisiti delle applicazioni di misurazione a bassa resistenza.

Il T3MIL50X fornisce circuito a secco e varie modalità di azionamento (c.c.+, c.c., a impulsi, PWM) per le applicazioni di misurazione su diversi materiali. La modalità di uscita a corrente a impulsi è adatta per l'interazione di conduttori di materiali diversi per ridurre l'influenza dell'EMF termico sulla misurazione. L'EMF termica è causata dalla differenza di potenziale elettrico generata da diversi conduttori che agiscono a temperature diverse mentre eseguono misurazioni a bassa resistenza.
Le modalità di uscita c.c.+ e c.c.- sono ideali per la misurazione di componenti induttivi.
La modalità di uscita PWM è adatta per la misurazione di materiali sensibili alla temperatura per evitare qualsiasi variazione di resistenza causata dalla corrente di misurazione applicata per un lungo periodo di tempo.
Il test dei circuiti a secco viene utilizzato per rilevare contaminanti e ossidi sulle superfici di contatto di accoppiamento. In genere, un test di circuito a secco viene eseguito in combinazione con
test di stress ambientale volti a creare contaminazione o ossidi metallici sulle superfici di contatto del connettore.

L'eccessiva corrente attraverso i contatti durante il test può causare un cambiamento fisico nell'area di contatto a livello microscopico. La corrente può causare il riscaldamento, che può ammorbidire o sciogliere i punti di contatto e l'area circostante. L'area di contatto si allarga, con conseguente riduzione della resistenza. Per evitare di "pulire via" i contenitori, si utilizza un metodo a circuito secco per il test. Un circuito a secco è uno in cui la tensione e la corrente sono limitate a livelli che non possono causare cambiamenti nelle condizioni fisiche ed elettriche della giunzione dei contatti. Generalmente, la tensione del circuito aperto è pari o inferiore a 20 mV e la corrente del cortocircuito è pari o inferiore a 100 mA. La misurazione del circuito a secco può essere
eseguita anche in modalità c.c.+, c.c. e a impulsi.

Test dei circuiti a secco
Dispaly a 50.000 conteggi
Misurazione rapida di 60 letture al secondo
Elevata precisione di 0,05%
1A corrente di prova, risoluzione
di 0,1 μΩ Display LCD TFT da 3,5 poll. (320 x 240)

Test di produzione della resistenza dei contatti di interruttori, relè, connettori, cavi e altri dispositivi a bassa resistenza
Test di produzione di vari componenti induttivi (bobina, innesto, avvolgimento di trasformatori ecc.
Test di resistenze di basso valore, fusibili ed elementi riscaldanti
Resistenza all'avvolgimento di motori, trasformatori, solenoidi e resistenze
Valutazione della conduttività nella progettazione del prodotto
Ispezione in entrata e test di garanzia della qualità
