Fotoaccoppiatore Broadcom, Montaggio superficiale, uscita Transistor 130%, 4 Pin

Gli accoppiatori ottici per fototransistor multi-canale e a canale singolo con ingresso c.c. sono usati per controller di sequenza di potenza e applicazioni d’interfaccia ingresso/uscita.

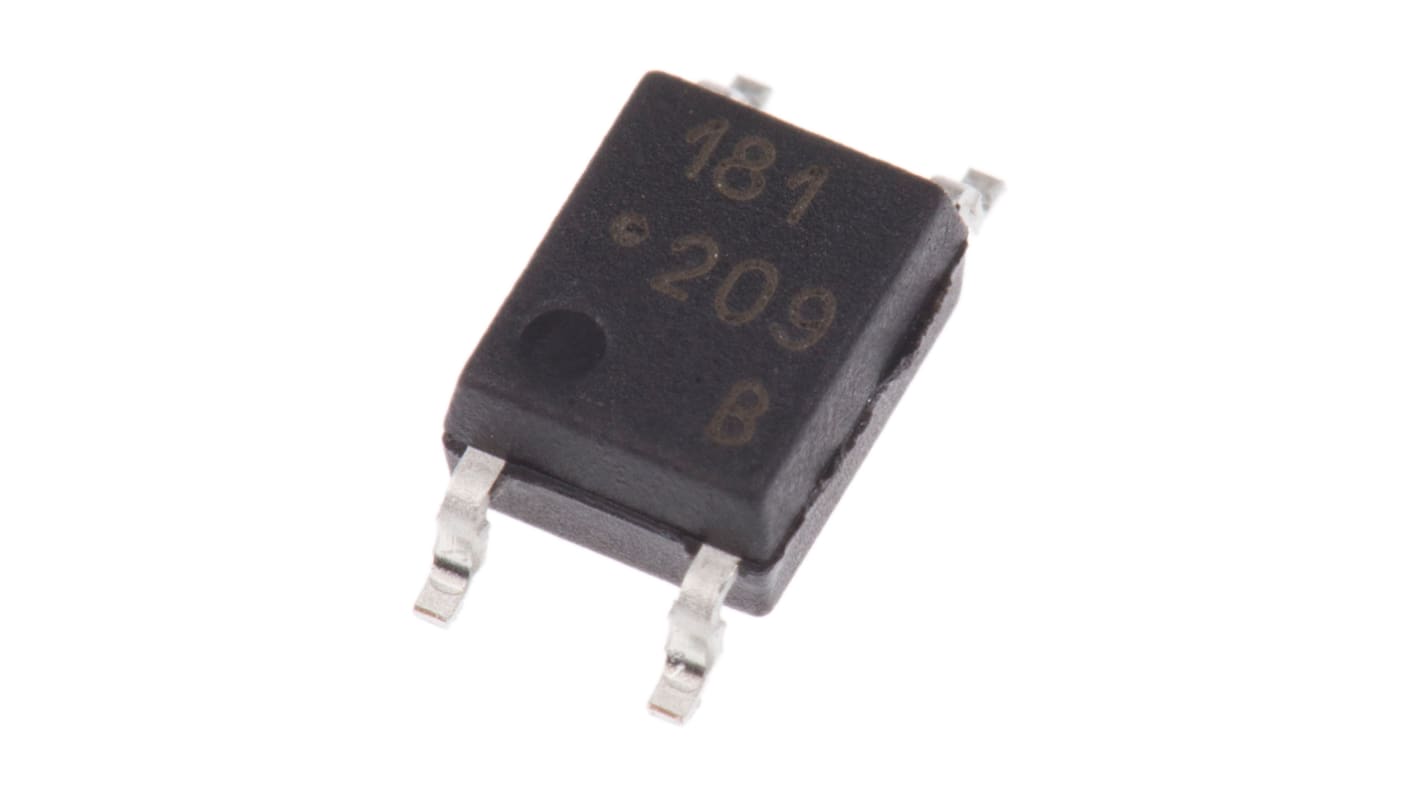

L'accoppiatore ottico Broadcom HCPL-181-000E contiene un diodo a emissione luminosa accoppiato otticamente a un fototransistor. È alloggiato in un contenitore SMD mini-piatto a 4 pin con un profilo di 2 mm. Le dimensioni ridotte di questo prodotto consentono un notevole risparmio di spazio. Il volume del contenitore è inferiore del 30% rispetto a quello del tipo DIP convenzionale. La tensione di isolamento ingresso-uscita è di 3750 Vrms. Il tempo di risposta, tr, è tipicamente di 4 ms e il CTR minimo è del 50% con una corrente di ingresso di 5 ma.

Rapporto di trasferimento di corrente (CTR: min. 50% a IF = 5 mA, VCE = 5 V)
Elevata tensione di isolamento ingresso-uscita (viso = 3750 Vrms)
Alta tensione del collettore-emettitore (VCEO = 80 V)
Tempo di risposta (tr: tip., 4 us con VCE = 2 V, IC = 2 mA, RL = 100 Ohm)
Contenitore mini-piatto (profilo 2 mm) in contenitore a nastro e bobina
Approvazione UL
Approvazione CSA
APPROVAZIONE IEC/EN/DIN EN 60747-5-2

Accoppiatori ottici, Avago Technologies
