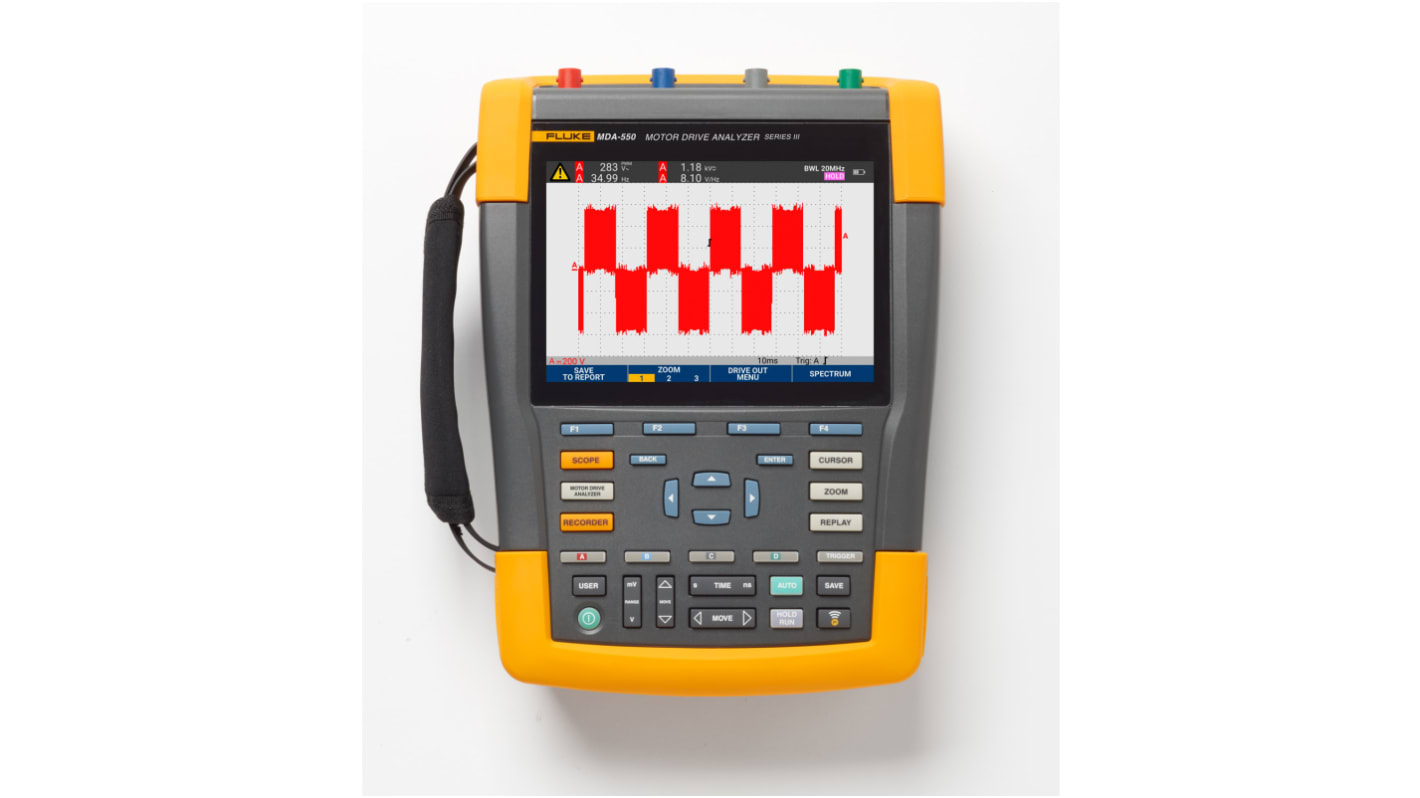

Oscilloscopio Fluke 190 series III ScopeMeter Portatile Fluke, 550 MHz 4 canali LATCAL

Questo oscilloscopio è uno strumento di memorizzazione digitale portatile progettato per l'assistenza sul campo e l'analisi dei motori industriali, che offre una visualizzazione del display a colori e un funzionamento flessibile di rete o a batteria. Supporta la cattura multicanale delle forme d'onda e le procedure di test guidate per semplificare l'ispezione dei sistemi di azionamento dei motori di tipo inverter, dall'ingresso di potenza tramite bus CC all'albero motore, consentendo al contempo il trasferimento dei dati tramite USB o Wi-Fi.

• Larghezza di banda di 500 MHz per dettagli delle forme d'onda ad alta frequenza
• Quattro canali consentono misurazioni multipunto simultanee
• La batteria ricaricabile agli ioni di litio consente il funzionamento su rete o a batteria
• I livelli di sicurezza CAT III e CAT IV consentono lavori in cantiere ad alta tensione
• Connettività USB e Wi-Fi per rapida esportazione e reportistica dei dati

• Adatto per la diagnostica di ingresso e uscita dell'azionamento del motore
• Ideale per misurare la tensione del bus CC e il ripple dinamico
• Utilizzato per il rilevamento di eventi di scarica della tensione dell'albero
• Può essere utilizzato per l'analisi dello spettro armonico esteso
• Adatto per la registrazione sul campo e la generazione di report in loco

Lo strumento misura la frequenza da 1,000 Hz fino a 500 MHz con capacità di visualizzazione a 9999 conteggi.

La tensione PWM viene valutata utilizzando campioni medi su interi periodi e le letture di modulazione della tensione includono metriche dV, dt e dV/dt per l'analisi del tempo di salita e degli impulsi.

Le sonde di tensione includono rapporti 1:1, 10:1, 100:1, 1000:1, 20:1 e 200:1, mentre le pinze amperometriche offrono fattori di scala da 0,1 mV/A a 400 mV/A.

L'acquisizione tipica dei report consente circa 50 schermate, trasferibili tramite chiavetta USB, cavo mini-USB o collegamento Wi-Fi utilizzando il software in dotazione.

La tensione massima tra qualsiasi terminale e terra è di 1000 V e gli ingressi con sonda nominale consentono 1000 V CAT III o 600 V CAT IV dove specificato.

- 1 batteria agli ioni di litio BP 291
- 1 caricabatteria/alimentatore BC190
- 3 sonde alta tensione VPS421 100:1 con morsetti a coccodrillo
- 1 sonda di tensione VPS410-II-R 10:1 500MHz
- 3 pinze amperometriche i400s ca
- 1 set tensione albero motore SVS-500 (3 spazzole
- Supporto sonda
- Asta di prolunga in due pezzi e base magnetica
- Custodia protettiva di grandi dimensioni con ruote (C437-II)
- Software FlukeView-2 per PC (versione completa)
- Dongle WiFi
