Oscilloscopio Analog Discovery 3 Portatile Digilent, 30 MHz 16 canali

Al momento non disponibile
Siamo spiacenti, ma non sappiamo quando questo prodotto sarà di nuovo disponibile.
Codice RS:
272-8597
Codice Distrelec:
303-83-814
Codice costruttore:
471-060
Costruttore:
Digilent
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Digilent

Tipo prodotto

Oscilloscopio

Larghezza di banda

30MHz

Numero di canali

16

Numero di modello

Pro Bundle

Tipo di oscilloscopio

Portatile

Forma oscilloscopio

Storage digitale

Serie

Analog Discovery 3

Standard/Approvazioni

No

Paese di origine:
TW

Pacchetto Analog Discovery 3 Pro


Il Digilent 471-060 è un dispositivo di test e misura versatile e portatile alimentato via USB che combina un oscilloscopio digitale, un analizzatore logico, un generatore di forme d'onda, un generatore di pattern e altro ancora. Questo kit Analog Discovery è una scelta popolare tra gli ingegneri, gli studenti e gli hobbisti che hanno bisogno di una soluzione compatta e conveniente per vari progetti elettronici.

Le caratteristiche e i vantaggi del Digilent 471-060 includono


Oscilloscopio digitale - due canali analogici con una larghezza di banda di 30 MHz, che consentono di visualizzare e analizzare i segnali analogici.

Analizzatore logico - 16 canali digitali per l'acquisizione e la decodifica di segnali digitali, ideale per il debug e la risoluzione dei problemi dei circuiti digitali.

Generatore di forme d'onda - genera varie forme d'onda, tra cui seno, quadrato, triangolo e forme d'onda arbitrarie, per testare e stimolare i circuiti.

Generatore di pattern - genera pattern per segnali digitali, come PRBS (Pseudo-Random Binary Sequence) e pattern di dati, per testare le interfacce di comunicazione.

Alimentatore - fornisce un alimentatore a doppia uscita per l'alimentazione dei circuiti.

Contatore di frequenza - misura la frequenza con elevata precisione.

Voltmetro - misura le tensioni CC e CA.

Alimentazione USB: non è necessario un alimentatore esterno, il che lo rende comodo per l'uso portatile.

Basato su software - controllato tramite un'interfaccia software di facile utilizzo, offre ampie funzionalità e capacità di analisi.1Le

dimensioni compatte e il design alimentato via USB lo rendono facile da portare ovunque.

Le caratteristiche principali includono:


Due canali differenziali con risoluzione a 14 bit fino a 125 MS/s per canale

Intervallo di ingresso ±25 V, larghezza di banda di 9 MHz con i cavi MTE, oltre 30 MHz quando si utilizza l'adattatore BNC

Filtri di ingresso e amplificatore lock-in configurabili dall'utente

Visualizzazioni FFT, spettrogramma, diagramma a occhio, grafico XY e altro ancora

Funzioni di windowing rettangolare, triangolare, Hamming, Hann, coseno, flat-top, Blackman-Harris e Kaiser

Triggering: bordo, impulso, transizione, isteresi e molti altri

Trigger incrociato con Logic Analyser, Waveform Generator, Pattern Generator o trigger esterno

Loopback digitale dei canali di uscita analogici

Canali matematici multipli con funzioni complesse

Cursori con misurazioni avanzate dei dati

I file di dati acquisiti possono essere esportati in formati standard

Le configurazioni dell'oscilloscopio possono essere salvate, esportate e importate

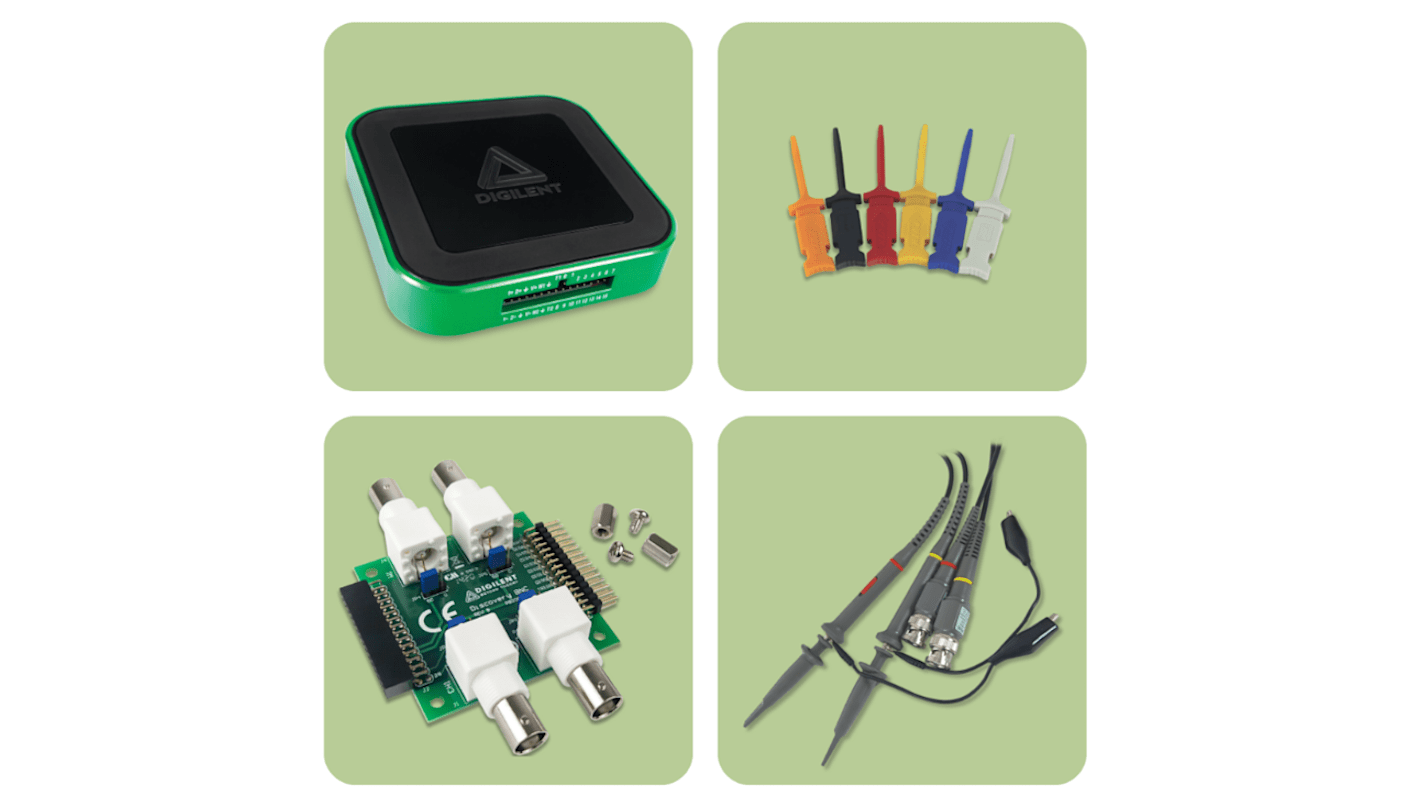

Supplied with

Scheda adattatore BNC per Analog Discovery
Sonde BNC per oscilloscopio x1/x10
Mini clip di test grapper
Analog Discovery 3
