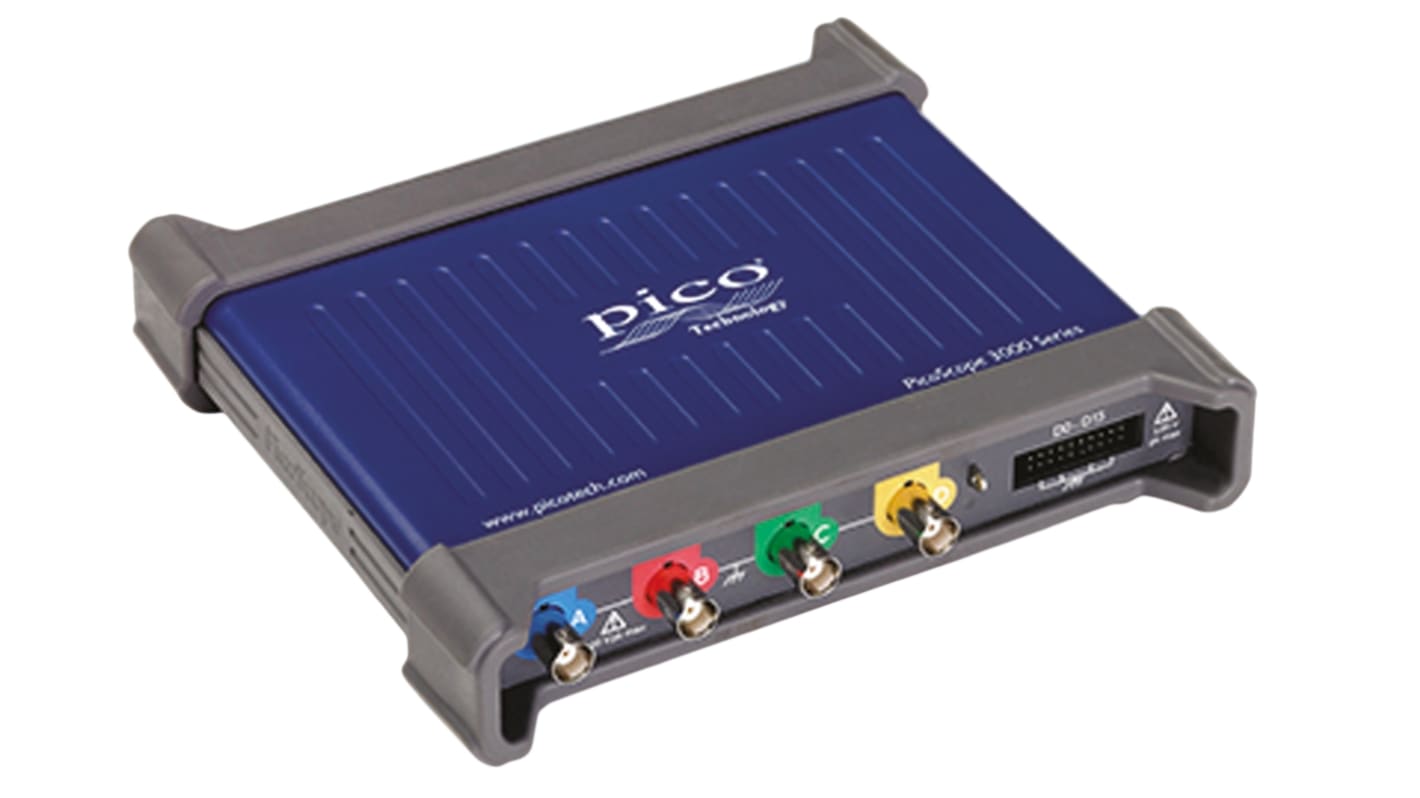

Oscilloscopio PC based Pico Technology MSO PicoScope 3405D, 4 ch. analogici, 16 ch. digitali, 100MHz, Cert. LAT

L'oscilloscopio a segnale misto PicoScope serie 3000D compatto e collegato tramite USB è un sistema completo di test portatile, si collega a un laptop per diventare lo strumento ideale in qualsiasi luogo e momento. È supportato dal software PicoScope 6 scaricabile gratuitamente, per offrire soluzioni avanzate e con un buon rapporto qualità-prezzo in applicazioni che vanno dalla prova, ricerca e progettazione di sistemi fino alla formazione, assistenza e riparazione.
Tutti i modelli sono dotati di un'interfaccia USB 3.0 e sono completamente compatibili con lo standard USB 2.0. Come avviene con tutti i PicoScope, la serie 3000D MSO consente di visualizzare le forme d'onda in una finestra ridimensionabile sul PC dell'utente. In questo modo crea uno schermo ad alta risoluzione con uno spazio più ordinato per le tracce analogiche e digitali ad alta risoluzione. Memorizzare, condividere e analizzare le forme d'onda è veloce e semplice grazie all'utilizzo delle funzionalità di rete, archiviazione ed elaborazione dei PC. I buffer per la misurazione di profondità consentono lunghe acquisizioni, anche a rapide velocità di campionamento in tempo reale, fino a un gigasample al secondo. L'elaborazione dati ad accelerazione hardware consente aggiornamenti del display rapidi e senza problemi, anche in presenza di dimensioni di acquisizione ampie.
Nel 3000D MSO sono incluse molte caratteristiche avanzate di serie, ad es. canali matematici, misurazioni automatiche con statistiche, analisi dello spettro e modalità di visualizzazione a colori. Sono inoltre incorporati trigger digitali avanzati con larghezza di impulso, finestra, caduta, canale logico, pattern digitale e altre qualificazioni, verifica dei limiti con maschere e allarmi. La decodifica seriale supporta i protocolli SPI, I²C, I²S, RS-232/UART, CAN, LIN e FlexRay fino a 20 canali analogici e digitali, anche con un insieme di protocolli contemporanei.

Scelta di larghezze di banda (modelli da 50, 70, 100 o 200 MHz)
2 o 4 canali analogici, in base al modello scelto
16 canali digitali
Fino a 1 GS/s di campionatura in tempo reale
Buffer di memoria fino a 512 MS
Generatore di funzioni incorporato e un generatore di forme d'onda arbitrarie
Velocità di aggiornamento hardware accelerate
Collegato e alimentato tramite USB

Sonde x1/x10 commutabili (1 per canale analogico) nella custodia, guida rapida, CD di riferimento e software, cavi USB, adattatore di rete (solo modelli con 4 canali analogici), cavo digitale TA136, confezione TA139 da 10 di morsetti di prova (x2)

L'oscilloscopio Pico Technology serie 3000 ha una larghezza di banda di 100MHz. Si tratta di un sistema di test portatile completo, compatto, a 4 canali, basato su PC e collegato tramite USB, che si collega a un computer portatile. È compatibile con il software PicoScope6 per offrire soluzioni Advanced e convenienti. Questo oscilloscopio visualizza le forme d'onda in una finestra ridimensionabile sullo schermo del PC dell'utente, creando uno spazio ordinato per più analoghi ad alta risoluzione e tracce digitali. Memorizzare, condividere e analizzare le forme d'onda è veloce e semplice grazie all'utilizzo delle funzionalità di rete, archiviazione ed elaborazione dei PC. Include anche canali matematici, misurazioni automatiche con statistiche, analisi dello spettro e modalità di visualizzazione della persistenza del colore e dispone di attivazione digitale Advanced incorporata con larghezza di impulso, finestra, caduta, logica di canale, pattern digitale e altri qualificatori, maschere di test dei limiti e allarmi. La decodifica seriale supporta i protocolli SPI, I2C, I2S, RS-232/UART, CAN, LIN e FlexRay su un massimo di 20 canali analogici e digitali, anche con una combinazione di protocolli allo stesso tempo.
Fornito con:
Sonde x1/x10 commutabili (1 per canale analogico) in custodia, guida rapida, CD di riferimento e software, cavi USB, adattatore di alimentazione (solo per i modelli a 4 canali analogici)
.

Campionamento in tempo reale 1GS/s.
Memoria buffer 256MS
100.000 forme d'onda al secondo
Generatore di forme d'onda arbitrarie
Collegato e alimentato tramite USB 3.0
Decodifica seriale e test con maschera di serie
Velocità di aggiornamento hardware accelerate
analizzatore logico a 16 canali

Design
Test
Formazione
Manutenzione
Monitoraggio
Rilevamento dei guasti
Riparazioni

EN 61010-1:2010
Certificazione WEEE
EN61326-1:2006
FCC parte 15 Sottoparte B

Strumenti basati su PC Pico
