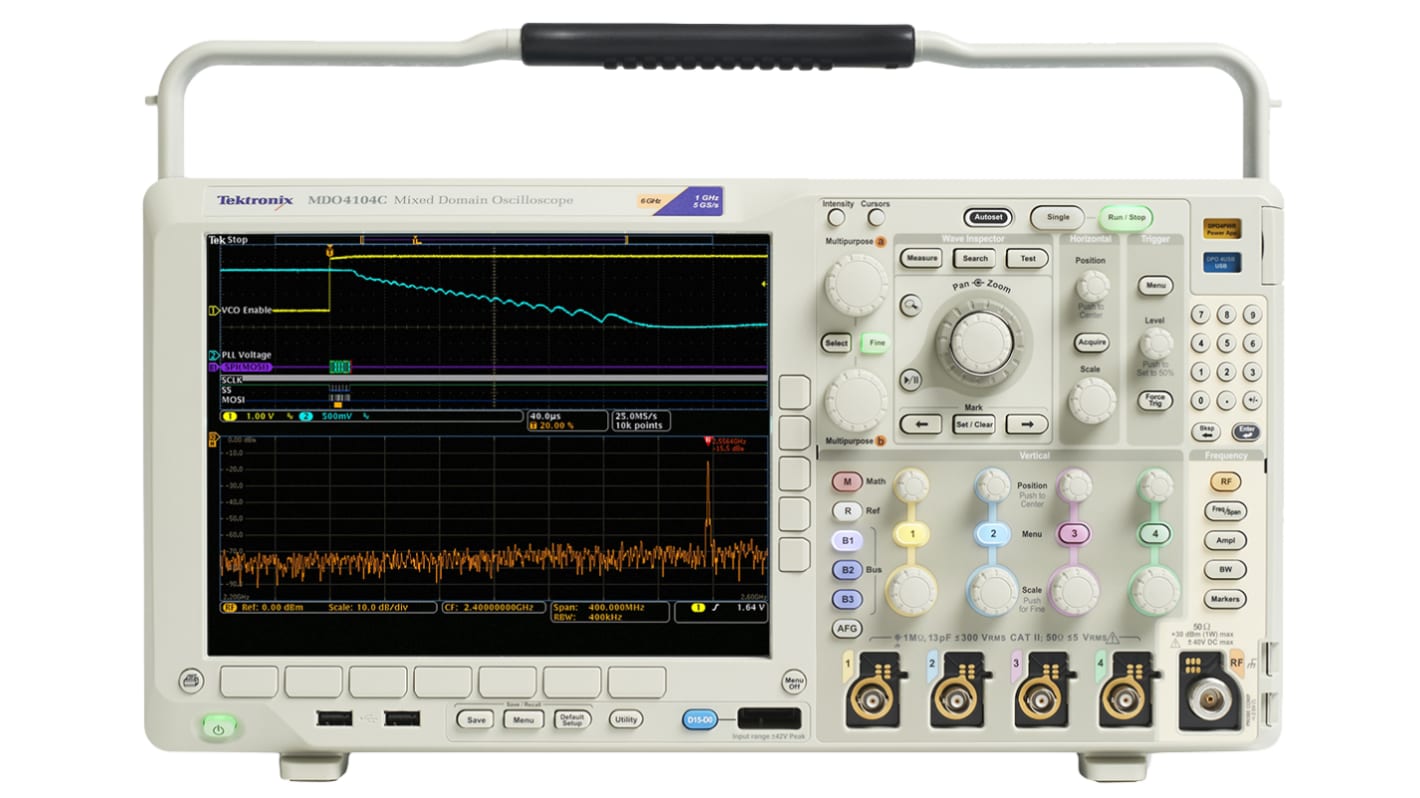

Oscilloscopio Tektronix MDO4104, 4 ch. analogici, 16 ch. digitali, 1GHz, Cert. ISO

Visualizza Oscilloscopi
Non disponibile
RS non distribuirà più questo prodotto.
Codice RS:
908-4883
Codice costruttore:
MDO4104C+MDO4SA6
Costruttore:
Tektronix
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Tektronix

Numero di canali analogici

4

Numero di canali digitali

16

Larghezza di banda

1GHz

Calibrato

Certificazione ISO

Interfaccia

CAN, IIC, LIN, RS232, RS422, RS485, SPI, UART, USB

Sorgente di potenza

Rete elettrica

Tipo di display

LCD TFT

Sensibilità verticale minima

1mV/div

Sensibilità verticale massima

10V/div

Dimensione schermo

264mm

Campionamento casuale

2,5 G di campioni/s

Base dei tempi massima

1000s

Risoluzione verticale

8 bit

Dimensioni

439 x 147 x 229mm

Capacità in ingresso

3,9 pF

Lunghezza registrazione

20M points/ch

Peso

5kg

Lunghezza

439mm

Altezza

229mm

Impedenza in ingresso

1 MΩ

Tempo di salita

350ps

Categoria di sicurezza

CAT II 300 V

Paese di origine:
CN

Oscilloscopi a dominio misto Tektronix serie MDO4000C con analizzatore di spettro


La serie Tektronix MDO4000C offre fino a 1 GHz di velocità di campionamento, garantendo funzioni di debug, durata della registrazione selezionabile e una suite completa di misurazioni automatiche con 4 canali analogici e 16 canali digitali. Il modello MDO4000C utilizza un analizzatore di spettro integrato che fornisce 9 KHz-3 GHz (suffisso +MDO4SA3) o 9 KHz-6 GHz (suffisso +MDO4SA6) di acquisizione dello spettro. L'analizzatore dello spettro fornisce l'acquisizione sincronizzata simultanea di segnali analogici, digitali e spettrali, rendendoli utili per incorporare le comunicazioni wireless (IoT) e per la risoluzione dei problemi EMI.

L'analizzatore di spettro offre 4 diverse tracce o visualizzazioni:

Normale

Average (media)

Max Hold

Min Hold


Vantaggi principali


Progettazione incorporata


Possibilità di individuare e risolvere i problemi rapidamente con debug di sistema su sistemi integrati a segnale misto, tra cui la maggior parte dei bus seriali comuni e le tecnologie wireless.


Design dell'alimentazione


La più ampia scelta di sonde di potenza per misurazioni affidabili e ripetibili di tensione, corrente e potenza mediante rilevamenti automatizzati di qualità dell'alimentazione, perdita di commutazione e armoniche, ripple, modulazione e area operativa di sicurezza.


Risoluzione EMI


Restringe la fonte di interferenze EMI all'interno di un sistema integrato determinando quali segnali nel dominio del tempo potrebbero causare EMI indesiderate.


Test di produzione e risoluzione dei problemi


Il modello MDO4000C è dotato di un'esclusiva caratteristica 6 in 1 che riduce al minimo lo spazio sul banco o su rack grazie all'integrazione di un massimo di sei strumenti in un unico strumento. Riduce i costi associati alla sincronizzazione di più tipi di strumenti.


Caratteristiche principali


4 canali analogici

Lunghezza di registrazione di 20 Mpts su tutti i canali

Analizzatore di spettro integrato

Voltmetro digitale integrato (DVM) a 4 cifre e contatore di frequenza a 5 cifre

Porte standard: Ethernet, VGA, dispositivo e host USB (2), uscita AFG, AUX OUT e REF IN, interfacce di blocco VESA e Kensington

Display 1024 x 768 XGA da 10,4 poll. con regolazione automatica

Dimensioni 229 x 439 x 147 mm (9 x 17,3 x 5,8 poll.)


Domande frequenti


D. Perché scegliere un oscilloscopio a segnale misto?


A. Un vantaggio chiave di un oscilloscopio a segnale misto (MSO) è che si usa in modo analogo a un oscilloscopio normale; tuttavia, un MSO consente più forme d'onda digitali e analogiche allineate nel tempo da presentare in un unico display. Ciò consente il funzionamento di un circuito di incorporamento per l'analisi.

D. In quali ambiti è utilizzato un oscilloscopio a segnale misto?


A. Gli oscilloscopi a segnale misto non solo acquisiscono segnali digitali e analogici, ma sono un'applicazione di misurazione per la verifica e il debug. Utilizzati in pressoché lo stesso modo di un oscilloscopio e combinano le funzionalità di misurazione che si trovano in un analizzatore di stati logici. Utilizzati in un'ampia gamma di applicazioni di consumo e industriali.

Nota

Gli accessori disponibili separatamente includono adattatore da GPIB a USB TEK-USB-488 ( 113-143 ) e kit di montaggio su rack RMD3000 ( 697-8794 ). Le sonde disponibili separatamente includono: sonda passiva di ricambio TPP0500B ( 797-3390 ) per modelli ≤500 MHz; sonda passiva di ricambio TPP1000 ( 728-6759 ) per modelli a 1 GHz; sonda passiva TPP0502 ( 734-5016 ); sonde passive ad alta tensione TPP0850 (734-5010 ) e P5100A ( 734-5013 ); sonde attive TAP1500 ( 661-3286 ), TAP2500 ( 232-288 ) e TAP3500 ( 668-7155 ); sonde di corrente TCP0030A ( 781-0807 ) e TCP0150 ( 661-3283 ); sonde differenziali TDP0500 ( 661-3292 ), TDP1000 ( 668-7167 ) e TDP1500 ( 668-7161 ); sonde differenziali ad alta tensione THDP0200 ( 752-7357 ), THDP0100 ( 752-7353 ) e P5200A ( 734-5029 ); sonda logica P6616 ( 728-6753 ). I moduli applicativi disponibili separatamente includono: DPO4AUDIO (727-6695); DPO4AUTO (728-6706); DPO4AUTOMAX (728-6709); DPO4COMP (728-6703); DPO4EMBD (728-6712); DPO4ENET (728-6734); DPO4USB (728-6715); DPO4PWR (728-6719); DPO4LMT (728-6731) e DPO4VID (728-6728).

Fornita con

Sonda passiva (1 per canale analogico), coperchio anteriore, borsa per gli accessori, istruzioni di installazione e sicurezza, manuale stampato (inglese, francese, giapponese, cinese semplificato), cavo di alimentazione, software desktop OpenChoice® (su CD), certificato di taratura
