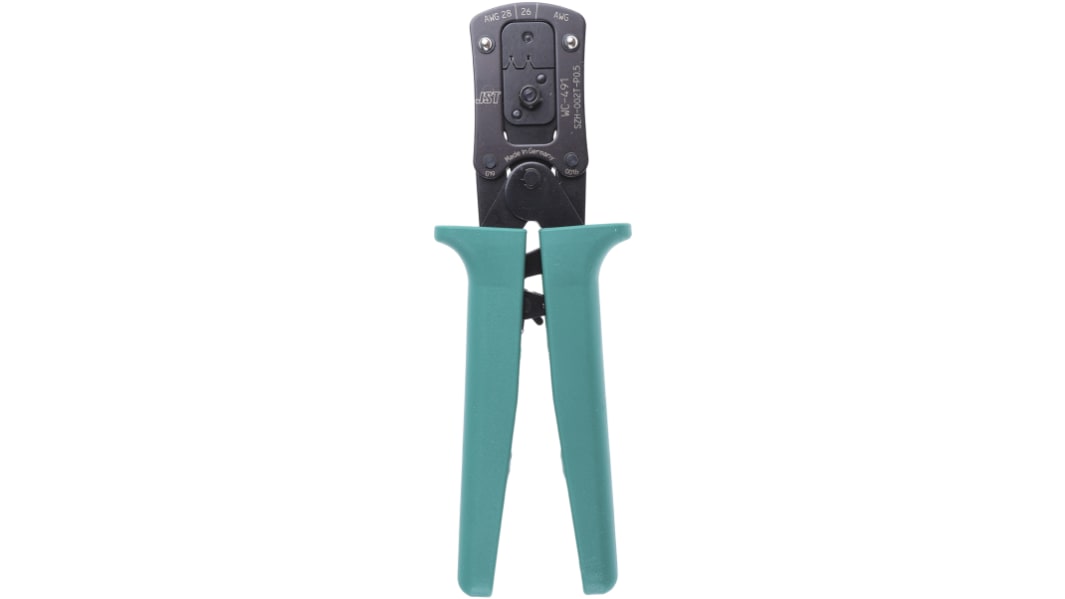

Pinza crimpatrice JST, Contatti SZH

Quando una pinza a crimpare viene utilizzata su un terminale, vengono eseguite due crimpature contemporaneamente. Una è il collegamento elettrico tra conduttore e terminale. L'altra è la crimpatura dell’isolamento, che fornisce protezione contro le deformazioni dovute a vibrazioni e tensione. È importante che il collegamento elettrico sia a tenuta di gas e non presenti spazi vuoti tra i trefoli e il terminale. Se sono presenti spazi vuoti, può avere luogo un fenomeno di corrosione che causa resistenza e calore eccessivo, con conseguenti danni al collegamento elettrico. L’utilizzo di una pinza a crimpare di buona qualità garantisce una crimpatura completa e a tenuta di gas, che previene il futuro deterioramento del collegamento elettrico e la rottura dell’isolamento

Questa pinza a crimpare manuale di JST duratura e affidabile è realizzata con materiali di alta qualità. La pinza a crimpare è composta da due manici dal design ergonomico con impugnatura morbida per un utilizzo confortevole, un meccanismo a cricco, un gruppo matrice rettificato di precisione, posizionatore e fermacavo. Il gruppo matrice è dotato di due cavità per fili da 26 AWG e 28 AWG. Il carico preimpostato dell'utensile può essere regolato facilmente.

Il cricco è preimpostato su una forza specifica e rimane bloccato finché i manici dell'utensile non sono completamente chiusi e le matrici insediate a fondo. Non è possibile aprire i manici finché non si conclude un ciclo di crimpatura, evitando così crimpature parziali. Completato il ciclo, i manici si riaprono. Il cricco consente inoltre all'operatore di produrre crimpature uniformi e di alta qualità. Se si verifica un inceppamento o l'errata collocazione del terminale, i manici possono essere facilmente aperti utilizzando una leva di sgancio a cricco

Questa pinza manuale a crimpare è dotata di un posizionatore a ribalta facile da usare, che garantisce il posizionamento preciso del terminale durante la crimpatura. È sufficiente ribaltare il posizionatore per aprirlo e inserire il terminale nel profilo corretto. Dopo aver inserito il terminale, è sufficiente ribaltare nuovamente il posizionatore e chiudere la pinza a crimpare fino al primo cricco. Il filo già spelato viene quindi inserito nel terminale fino a toccare il fondo contro il fermacavo ed è possibile chiudere l'attrezzo manuale fino al rilascio del cricco. Il posizionatore si apre e il terminale crimpato completo può essere rimosso con cautela

• Resistenti e facili da usare
• Matrici con rettifica di precisione
• Meccanismo a cricchetto per garantire il completamento del ciclo di crimpatura
• Blocco di rilascio cricco
• Posizionatore e fermacavo per un posizionamento preciso del terminale
• Facile modifica del carico impostato
• Manici ergonomici con presa morbida per un utilizzo confortevole

Con quali terminali è possibile usare questa pinza a crimpare?
Questa pinza manuale a crimpare è progettata per la crimpatura di terminali non isolati sfusi JST SZH-002T-P0.5 che accettano fili da 28 a 26 AWG su cavo

Pinze manuali a crimpare JST
