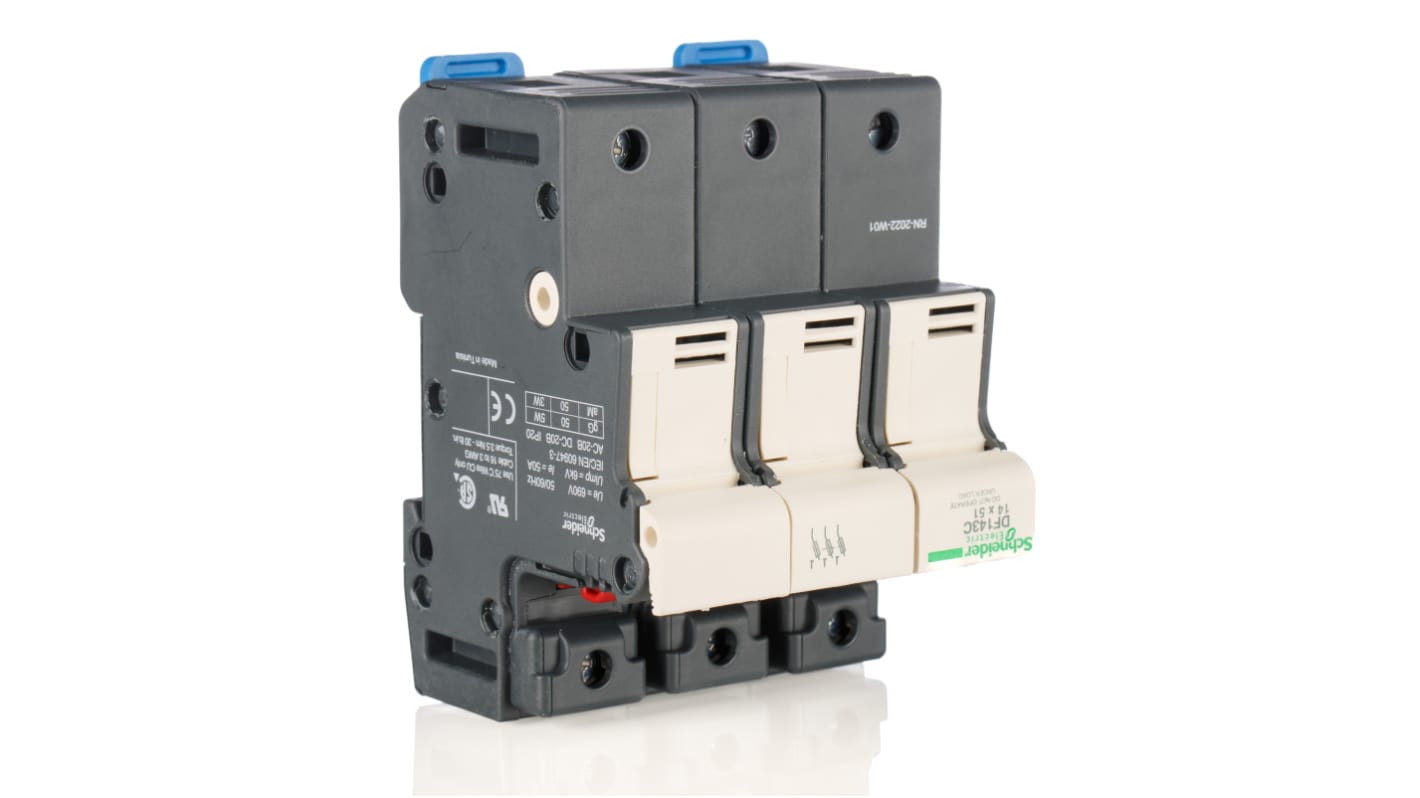

Portafusibili per montaggio su guida Schneider Electric, 3 poli 14 mm x 51 mm, 50A, 690V ca
- Codice RS:
- 482-871
- Codice costruttore:
- DF143C
- Costruttore:
- Schneider Electric
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 unità*
47,42 €
(IVA esclusa)
57,85 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Scorte limitate
- 38 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità |
|---|---|
| 1 - 4 | 47,42 € |
| 5 - 14 | 43,44 € |
| 15 - 19 | 41,68 € |
| 20 - 39 | 39,17 € |
| 40 + | 37,22 € |
*prezzo indicativo
- Codice RS:
- 482-871
- Codice costruttore:
- DF143C
- Costruttore:
- Schneider Electric
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Schneider Electric | |
| Tipo prodotto | Portafusibili per montaggio su guida | |
| Range | TeSys DF | |
| Corrente nominale | 50A | |
| Tensione | 690V ca | |
| Numero di poli | 3 | |
| Tipo guida | DIN 35 mm | |
| Indicatore | Sì | |
| Minima temperatura operativa | -20°C | |
| Dimensioni del fusibile compatibile | 14 mm x 51 mm | |
| Temperatura massima di funzionamento | 60°C | |
| Standard/Approvazioni | CSA, UL512, IEC 60947-3, RoHS | |
| Con terminazione/senza terminazione | Morsetto a vite | |
| Serie | TeSyS DF, LS1/GK1 | |
| Seleziona tutto | ||
|---|---|---|
Marchio Schneider Electric | ||
Tipo prodotto Portafusibili per montaggio su guida | ||
Range TeSys DF | ||
Corrente nominale 50A | ||
Tensione 690V ca | ||
Numero di poli 3 | ||
Tipo guida DIN 35 mm | ||
Indicatore Sì | ||
Minima temperatura operativa -20°C | ||
Dimensioni del fusibile compatibile 14 mm x 51 mm | ||
Temperatura massima di funzionamento 60°C | ||
Standard/Approvazioni CSA, UL512, IEC 60947-3, RoHS | ||
Con terminazione/senza terminazione Morsetto a vite | ||
Serie TeSyS DF, LS1/GK1 | ||
- Paese di origine:
- TN
Portafusibili per montaggio su guida Schneider Electric serie DF, corrente 50 A, tensione 690 V - DF143C
Questo portafusibili per montaggio su guida fornisce una soluzione compatta a tre poli per la protezione dei circuiti su una guida DIN da 35 mm nei pannelli di controllo industriali. Accetta cartucce di fusibili da 14 x 51 mm ed è progettato per adattarsi alle installazioni di automazione, elettriche e meccaniche in cui è richiesta una chiara indicazione di stato e un montaggio sicuro.
Caratteristiche e vantaggi
• Corrente nominale di 50 A per gestire circuiti di carico moderato
• Valore nominale di isolamento 690 V per applicazioni di commutazione ad alta tensione
• Terminali a vite per connessioni robuste dei conduttori
• Indicatore montato per mostrare a colpo d'occhio le condizioni del fusibile
• Resiste a tensioni di cortocircuito fino a 120 kA a 400 V
• Funziona a +60 °C per ambienti ad alta temperatura
• Valore nominale di isolamento 690 V per applicazioni di commutazione ad alta tensione
• Terminali a vite per connessioni robuste dei conduttori
• Indicatore montato per mostrare a colpo d'occhio le condizioni del fusibile
• Resiste a tensioni di cortocircuito fino a 120 kA a 400 V
• Funziona a +60 °C per ambienti ad alta temperatura
Applicazioni
• Adatto per pannelli di avviamento motore che utilizzano collegamenti fusibili tubolari
• Ideale per i blocchi di distribuzione nella produzione di quadri elettrici
• Utilizzato con cartucce fusibili per la segnalazione di attivazione remota
• Può essere utilizzato per la protezione in sistemi di controllo c.c. e c.a.
• Adatto per il retrofit su guide DIN standard da 35 mm
• Ideale per i blocchi di distribuzione nella produzione di quadri elettrici
• Utilizzato con cartucce fusibili per la segnalazione di attivazione remota
• Può essere utilizzato per la protezione in sistemi di controllo c.c. e c.a.
• Adatto per il retrofit su guide DIN standard da 35 mm
Quali dimensioni di cavo possono essere terminate nell'unità?
I cavi rigidi o flessibili a conduttore singolo da 2,5 mm 2 fino a 25 mm 2 possono essere montati su un terminale e i conduttori doppi fino a 2 x 10 mm 2 sono accettati sul secondo set di terminali.
Come si comporta il dispositivo in caso di elevate tensioni di impulso?
Il supporto ha una capacità di resistenza agli impulsi di 8 kV per tollerare le sovratensioni transitorie sugli alimentatori industriali.
Quali sono i limiti ambientali applicabili durante lo stoccaggio e l'uso?
L'intervallo di stoccaggio si estende da -40 a 80 °C, mentre l'intervallo operativo è da -20 a 60 °C con riduzione di temperatura superiore a 20 °C per un servizio continuo.
Come viene fissato meccanicamente il prodotto nei pannelli?
Si aggancia su una guida DIN simmetrica da 35 mm ed è progettato per il montaggio verticale con una tolleranza di ±23°.
Standards
IEC 60947-3, UL 512, CSA 22-2 n° 39
