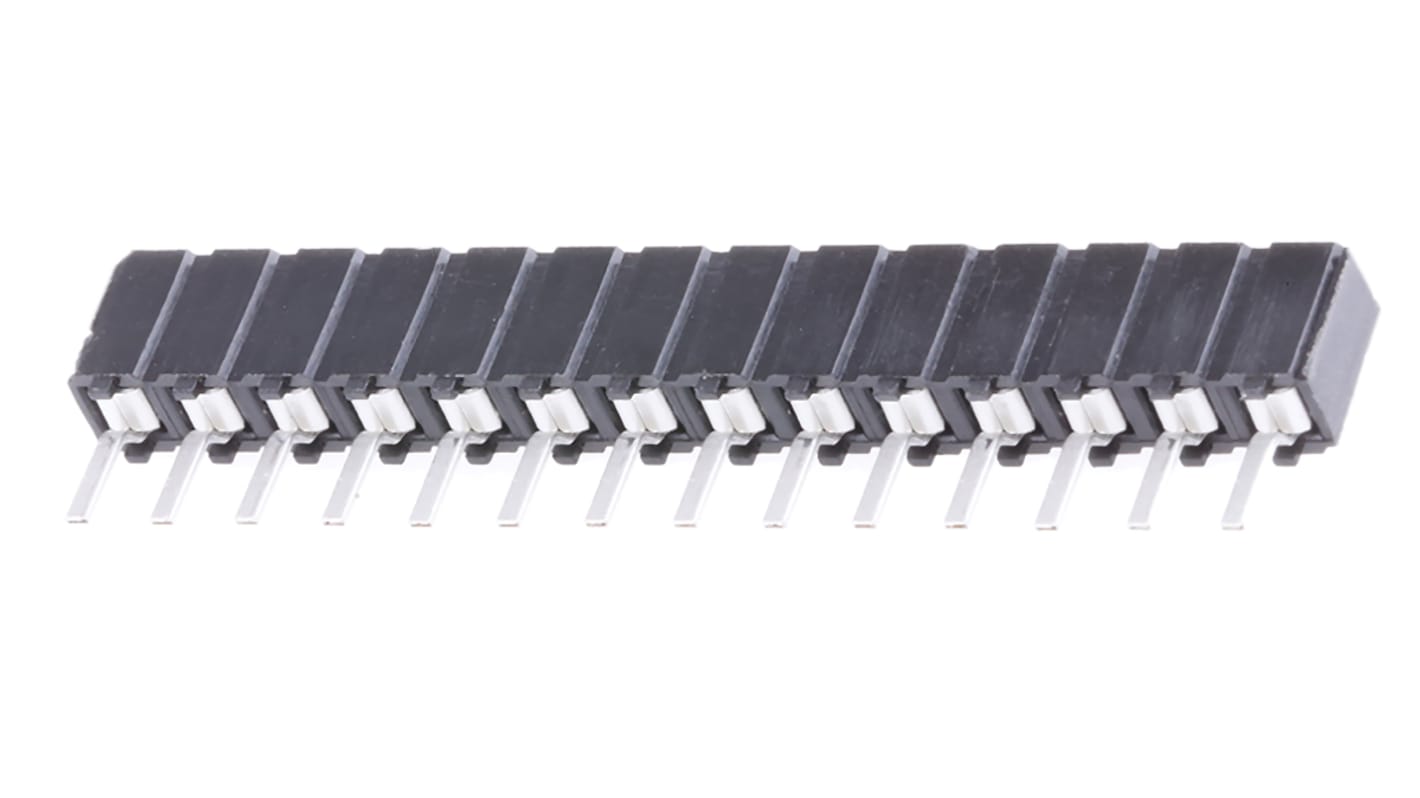

Presa PCB Samtec, 14 vie, 1 fila, passo 2.54mm, Montaggio con foro passante

Multiprese a ingresso chiuso a foro passante scheda-scheda serie CES con passo da 2,54 mm. Queste multiprese per circuito stampato scheda-scheda hanno una configurazione a profilo basso con un'estremità a saldare di 3,25 mm. Il corpo di queste multiprese per circuito stampato a ingresso chiuso scheda-scheda serie CES è in poliestere rinforzato con fibra di vetro nero e i contatti sono in bronzo fosforoso con stagnatura opaca. Le temperature a cui queste multiprese scheda-scheda a basso profilo possono essere utilizzate sono comprese tra -55 → +105 °C.
I codici CES-1XX-01-X-S sono multiprese a fila singola
I codici CES-1XX-01-X-D sono multiprese a fila doppia

Queste multiprese per circuito stampato scheda-scheda a basso profilo serie CES si accoppiano con:
Connettori con piedino quadrato a basso profilo serie TLW; vedere codice 765-6168.
Connettori con piedino quadrato serie TSM; vedere codice 765-6613.
Connettori con piedino quadrato serie TSW; vedere codice 767-1044.
