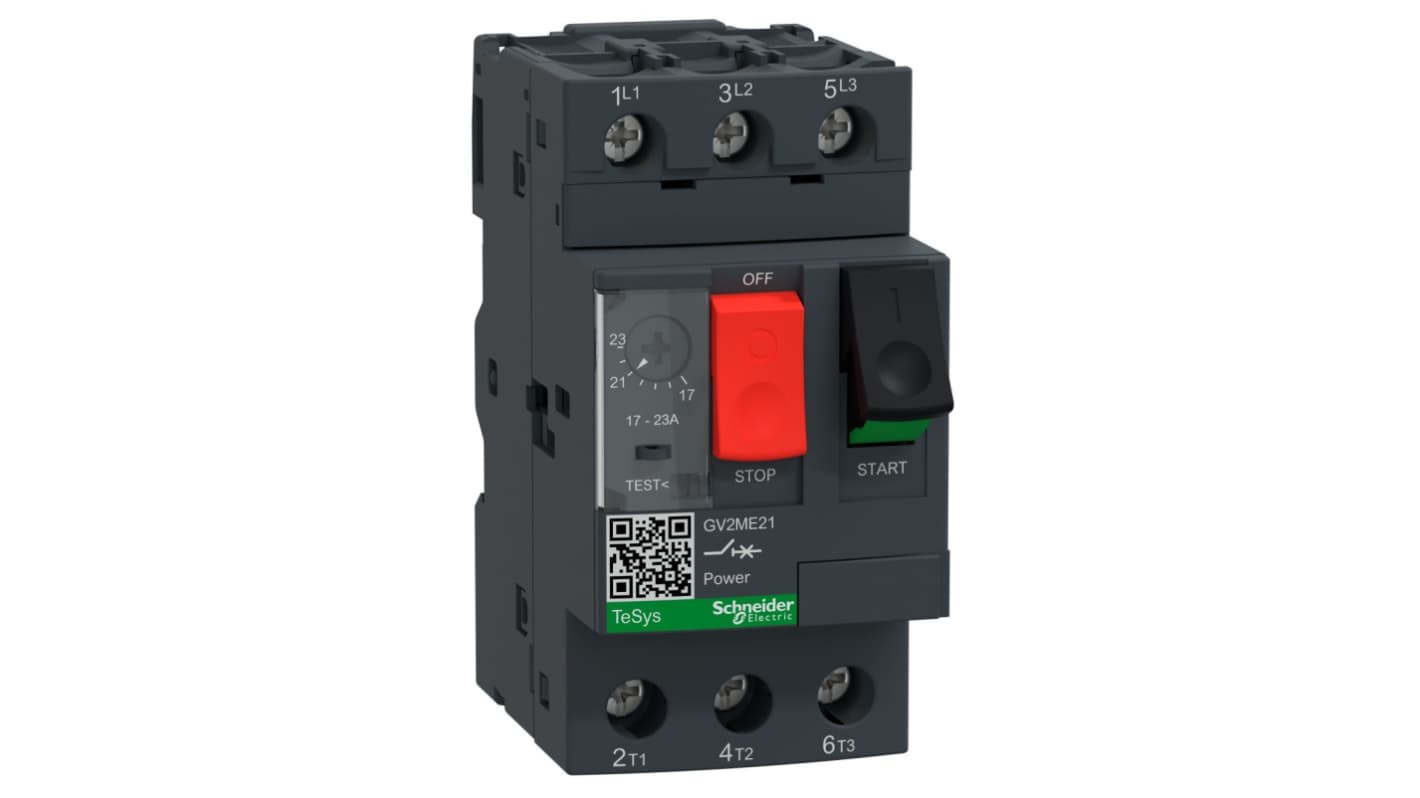

Interruttore automatico del motore Schneider Electric, 690 V, 17 → 21 A TeSys

La protezione dei motori da guasti quali un sovraccarico di alta tensione, cortocircuiti o interruzioni dei relè è fondamentale in un'epoca in cui qualsiasi tempo di inattività può essere dannoso per un'azienda e per le sue operazioni. Schneider Electric ha costruito una serie affidabile e robusta nota come la serie GV2M di Motor Protection Circuit Breaker per fungere da intermediario tra i vostri dispositivi, proteggendo le apparecchiature vitali in caso di imprevisti.

• è disponibile la flessibilità necessaria per bloccare la posizione N/C mediante l'uso di 3 lucchetti
• interruttore di protezione del motore, tipo di controllo a pulsante con pulsante facilmente distinguibile, colorato in re.
• 100.000 cicli di durata elettrica/meccanica
• la serie GV2M, leggera, robusta e compatta nel suo design, è perfetta per gli spazi ristretti
• se utilizzato da solo, l'MPCB dispone di controllo manuale o locale. In combinazione con un contattore, è possibile accedere a un controllo automatico e a distanza
• terminal a molla e morsetto a vite disponibili
Gradi di protezione e caratteristiche di sicurezza:
• le parti sotto tensione sono inaccessibili a qualsiasi contatto diretto da parte di utenti esterni, migliorando la sicurezza delle operazioni intorno all'MPCB
• tecnologia di scatto magnetotermico per contribuire a proteggere l'unità incorporata nell'interruttore automatico
• valori nominali EN 60204, IEC 60947-1, IEC 60947-2, IEC 60947-4-1 (elenco completo nella scheda tecnica)
• CERTIFICATO ATEX, BV, CCC. CSA e altro ancora (elenco completo nella scheda tecnica)
• grado di protezione IP20, conforme a IEC 60529 - ulteriore protezione contro oggetti solidi, ad esempio le dita di una persona.
• grado di protezione IK04 - gli impatti fino a 0,5 joule sul dispositivo offrono una protezione limitata

• controllo e protezione dei motori elettrici
• facile da assemblare in qualsiasi configurazione mediante fissaggio a vite o a clip su guide di montaggio.

Gli MPCB sono ora più critici che mai. La maggior parte delle infrastrutture ora si basa su un motore dietro le quinte per alimentare sistemi continui critici come il riscaldamento, la ventilazione e il raffreddamento, tutto ciò che diamo per scontato. Questi sistemi sono essenziali per garantire la produttività aziendale e devono pertanto essere protetti da sovracorrente, sovraccarichi termici e molto altro ancora.

Per scegliere la scheda MPCB giusta, considerate i sistemi su cui fate affidamento voi e la vostra azienda. La verifica delle caratteristiche e dei vantaggi di ogni MPCB si rivelerà preziosa quando si decide quale infrastruttura critica si desidera proteggere.

Per l'uso con il contattore TeSys, fino a 15kW - per il contattore tipico vedere (codice 394-9813 )

Registrazione UL, certificazione CSA

Vuoi evitare che i cortocircuiti e i sovraccarichi di corrente aumentino la produttività del tuo sistema? Installare questo interruttore automatico di protezione del motore di Schneider Electric per eliminare i guasti al passaggio. Il dispositivo scarica un alimentatore quando si verificano guasti, il che evita danni e aumenta l'efficienza. Grazie al suo design multipolare, è possibile eseguire fino a tre circuiti attraverso l'unità per semplificare la configurazione. Il cablaggio è semplice, poiché è sufficiente preparare il conduttore, inserirlo nel terminale e serrare la vite per ottenere un collegamento sicuro.

• La tensione di alimentazione nominale di 690 V c.a. fornisce il muscolo per proteggere le applicazioni industriali
• Funziona in modo affidabile a temperature comprese tra -20 °C e +60 °C
• Vita elettrica di 100.000 cicli per prestazioni costanti a lungo termine
• I pulsanti di arresto e avvio sono chiaramente contrassegnati per una maggiore facilità d'uso

• Pannelli di controllo automatizzati
• Apparecchiature per risonanza magnetica
• Infrastruttura ferroviaria
• Ingegneria aeronautica

Sì, l'alloggiamento ha un grado di protezione IP20, il che significa che mantiene fuori gli oggetti solidi di dimensioni superiori a 12,5 mm.

Sì, è possibile impostare rapidamente un valore di protezione termica compreso tra 17 e 23 A regolando il quadrante anteriore con un cacciavite.
