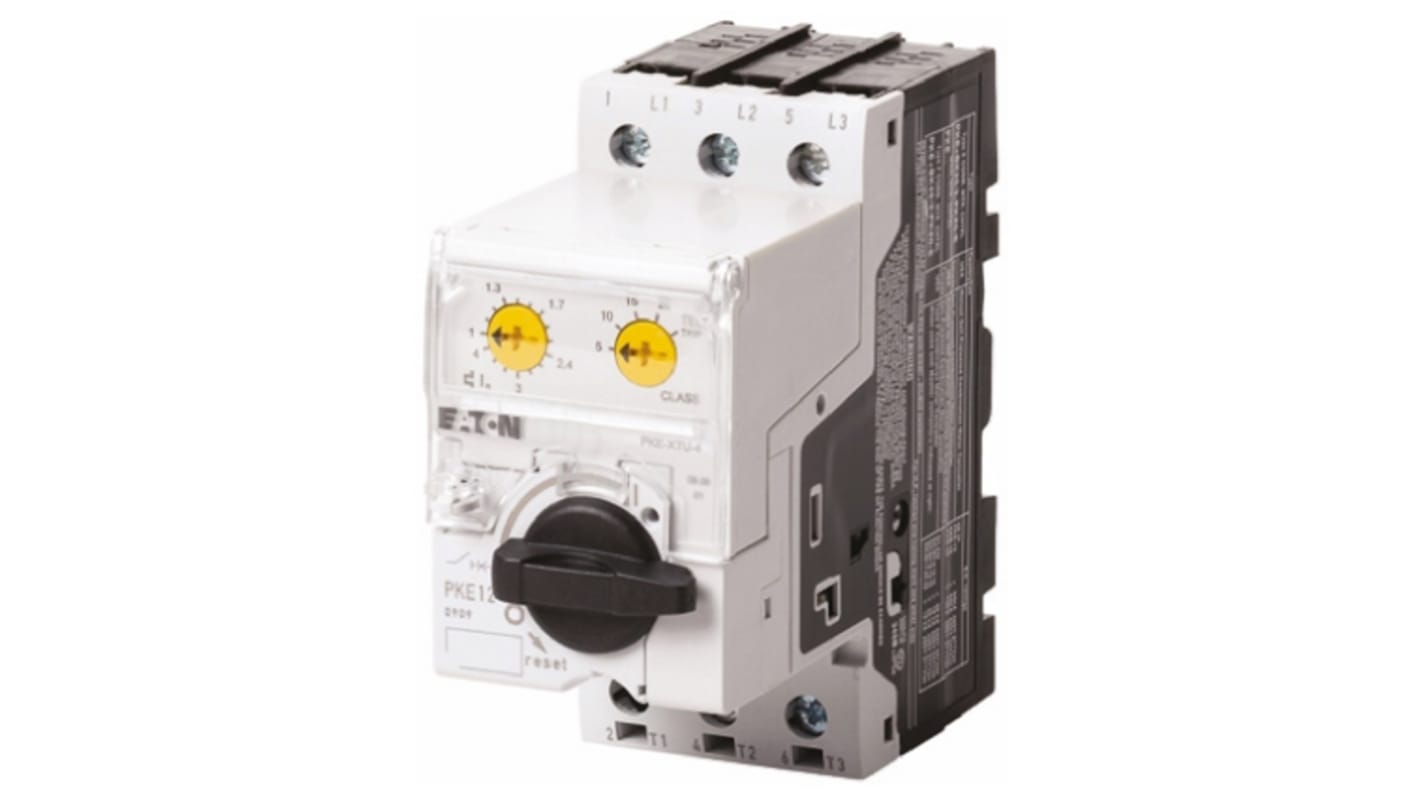

Interruttore automatico del motore Eaton, 690 V c.a., 3 → 12 A

La serie di interruttori automatici di protezione motore Eaton PKE offre un'ampia gamma di regolazioni in una selezione semplificata del prodotto, semplificando la scelta del prodotto corretto, riducendo l'inventario e i costi di trasporto. Gli interruttori automatici di protezione del motore PKE completano la famiglia di dispositivi PKZ.

Questa gamma di interruttori automatici di protezione del motore presenta curve caratteristiche di attivazione stabili, precise ed estremamente lunghe, con classi di intervento superiori alla classe 10. La gamma PKE è a prova di cortocircuito con valore nominale di 100 kA (400V) fino a 32 A e da 50 kA (400V) a 65 A, il che significa che i calcoli dei cortocircuiti e il preutilizzo non sono più necessari. Con un'ampia gamma di protezione contro i sovraccarichi elettronici, questi interruttori automatici offrono un'alternativa alla soluzione bimetallica per correnti del motore fino a 65 A e forniscono protezione da guasti elettrici, come ad esempio un sovraccarico di alte tensioni, cortocircuiti o arresti di relè.

La serie PKE ha un design modulare efficiente che consente l'uso di componenti standard e riduce al minimo i requisiti di progettazione tecnica. Gli accessori sono disponibili dal sistema PKZM0 e sono ideali per un pannello di controllo logico e sicuro. Gli accessori, tra cui contatti ausiliari, contatti ausiliari con indicazione di scatto, rilascio di tensione e scatti automatici in derivazione, possono essere installati senza utensili e riducono notevolmente i tempi di installazione.

Il sistema PKE può essere facilmente incorporato nel sistema SmartWire-DT sia singolarmente che come combinazione di starter per motore. Utilizzando questo sistema, i dati di misurazione e di stato del PKE possono essere inviati direttamente al controllo per l'elaborazione o a un HMI per la visualizzazione dei dati del circuito di uscita.

• interruttore automatico di protezione del motore azionato manualmente
• manopola rotante con chiara indicazione della posizione dell'interruttore, ON, OFF e SCATTATO
• ampi intervalli di regolazione
• blocchi di attivazione a innesto fino a 65 A.
• fa parte della famiglia xStart di meccanismi di controllo prodotti
• compatibile con il sistema SmartWire-DT per aumentare i livelli della disponibilità del sistema mediante il trasferimento di dati pertinenti al processo
• condivide gli accessori con il sistema PKZM0
• blocco di scatto standard 1 - 4 A per PKE12 e PKE 32: 774-0174
• blocco di scatto standard 3 - 12 A per PKE12 e PKE 32: 774-0162
• blocco di scatto standard 8 – 32 A per PKE32: 774-0171
• Advanced trip block 0.3 – 1.2 A per PKE12 con collegamento a SmartWire-DT: 774-0178
• Advanced trip Block 8 – 32 A per PKE32 con collegamento a SmartWire-DT: 774-0180

I motori elettrici necessitano di protezione da squilibri di fase, sovraccarico di corrente e perdite, gli interruttori automatici o MPCB offrono protezione del motore ed evitano i cortocircuiti scollegando la corrente. La protezione termica contro il sovraccarico, la protezione magnetica protegge contro cortocircuiti e guasti e la protezione di fase contro la perdita di fase o lo squilibrio. Gli MCPs o le protezioni dei circuiti del motore proteggono solo contro i cortocircuiti e in genere richiedono l'installazione di un relè di sovraccarico, mentre un MPCB in genere non necessita di un relè di sovraccarico che offre protezione magnetica ed evita il sovraccarico termico. Gli MCPB possono anche essere integrati in un'unità con altri dispositivi.

Questo interruttore di circuito Eaton protegge i motori elettrici da fasi non bilanciate o sovraccarichi di corrente. Il terminal a vite lo rende facile da cablare, mentre il suo commutatore rotante manuale è semplice da usare. Utilizzabile per pompe, ventilatori e frantoi. L'interruttore automatico di protezione del motore fornisce curve caratteristiche di attivazione precise ed estremamente stabili per una maggiore sicurezza del motore. Il suo design modulare è estremamente compatibile con altri componenti per un efficiente assemblaggio del pannello di controllo. Questa unità include una protezione magnetica contro i cortocircuiti e non deve essere utilizzata in combinazione con un relè.

Tecnologia a innesto • per un montaggio rapido e semplice
• ampia gamma di impostazioni di corrente per un'efficienza ottimizzata
• protezione elettronica contro i sovraccarichi ad ampia gamma fino a 32 A per una maggiore versatilità di utilizzo
• due sistemi di contatto indipendenti separati nel motorino di avviamento per una maggiore sicurezza

Le protezioni dei circuiti del motore proteggono solo contro i cortocircuiti e hanno bisogno di un relè per proteggere contro i sovraccarichi. Gli interruttori automatici di protezione del motore non hanno bisogno di un relè per evitare sovraccarichi termici, il che li rende un'opzione più efficiente e semplice da usare per l'integrazione in un sistema.

Eaton precedentemente noto come Moeller
