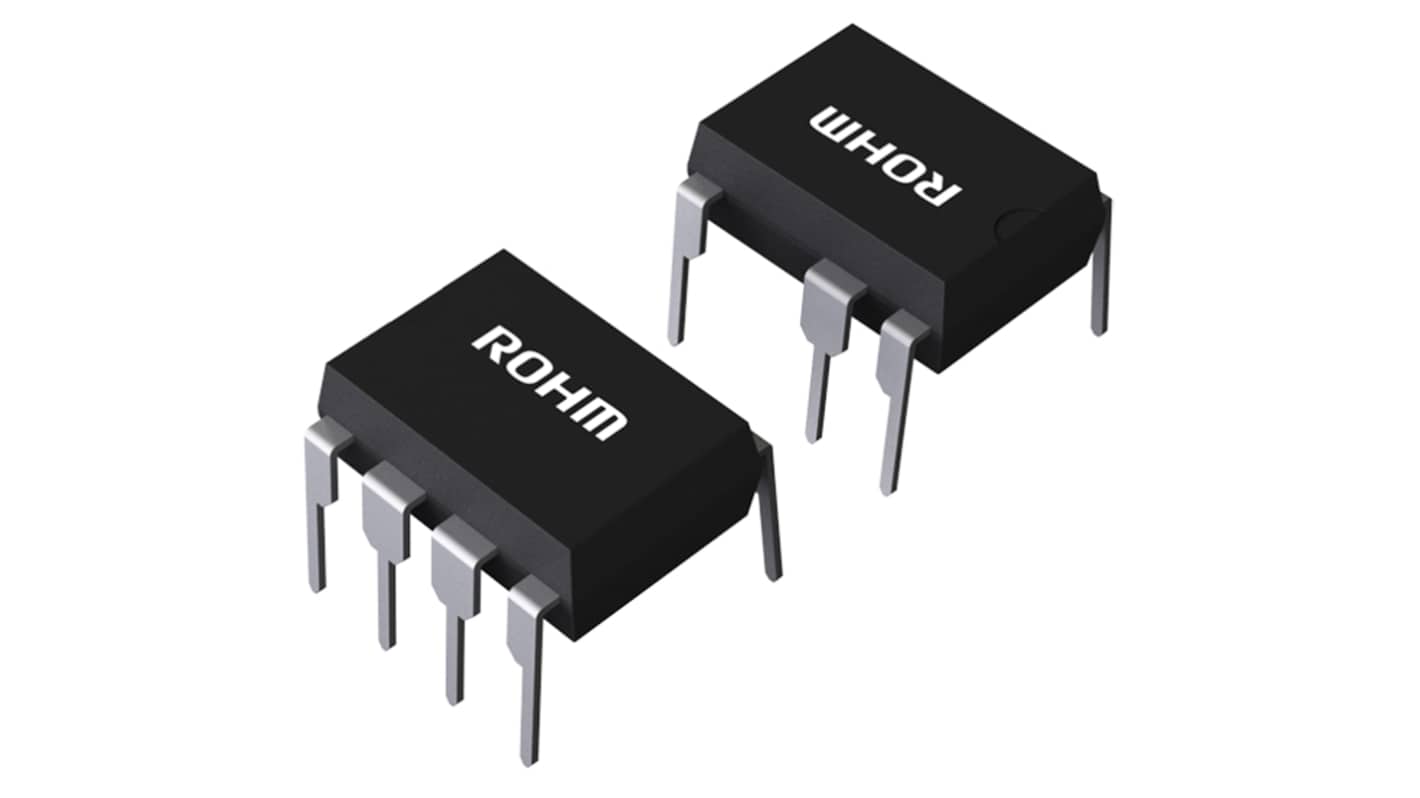

Regolatore PWM BM2P241W-Z, 650 V, 65, DIP7K, 7-Pin

Il convertitore ROHM PWM per corrente alternata o continua offre un sistema ottimale per tutti i prodotti che includono una presa elettrica. Consente una progettazione più semplice di un convertitore ad alta efficienza specializzato in non isolamento. Grazie a un circuito di avvio incorporato che tollera 650 V, questo IC contribuisce a un basso consumo energetico. Una resistenza di rilevamento di corrente come dispositivo interno realizza i progetti di alimentatore di piccole dimensioni. Poiché viene utilizzato un controllo della modalità di corrente, la corrente può essere limitata in ogni ciclo e le prestazioni eccellenti sono dimostrate nella larghezza di banda e nella risposta ai transienti. La frequenza di commutazione è fissata a 65 kHz. Una funzione di salto di frequenza è presente anche sul chip e contribuisce a bassi livelli di EMI. Inoltre, un MOSFET a supergiunzione integrato che tollera 650 V semplifica la progettazione.

Metodo PWM in modalità corrente
Funzione di salto di frequenza
Funzionamento a raffica con carico ridotto
Circuito di avviamento integrato a 650 V
MOSFET a supergiunzione da 650 V incorporato
VCC UVLO (Blocco sotto tensione)
VCC OVP (protezione da sovratensione)
Funzione di rilevamento della sovracorrente per ciclo
Funzione Soft Start
