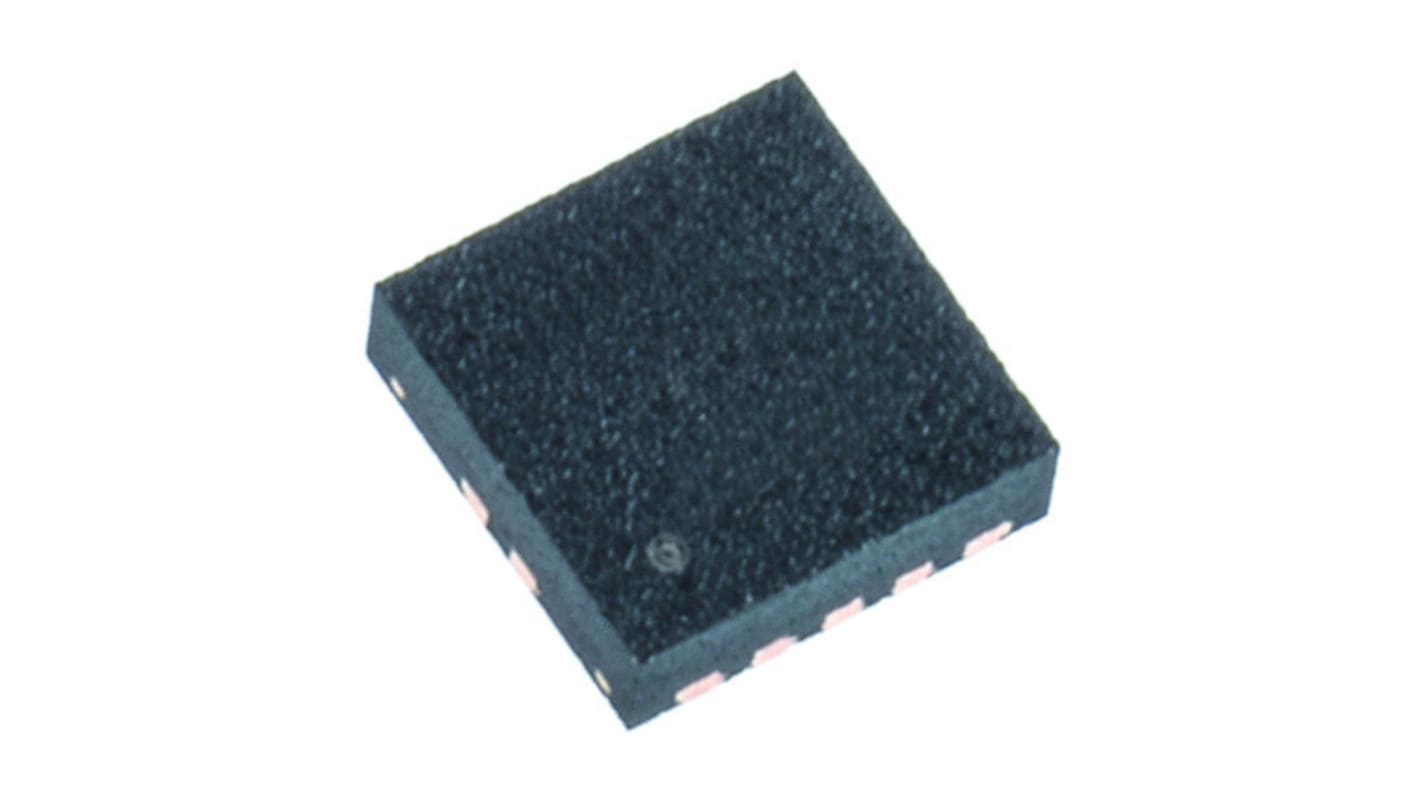

Regolatore di tensione, canali 1, 5.5A, uscita Regolabile, 0,75 → 1,25 V, Montaggio superficiale, SON

Progettato in modo specifico per terminazioni a bus in applicazioni di memoria DDR e QDR. Questi regolatori di terminazione tracking sink/source sono mirati per applicazioni con ingombro ridotto e applicazioni a basso costo con un numero ridotto di parti esterne.

Il dispositivo TPS51200 Texas Instruments è un regolatore con terminazione DDR (double data rate) sink/source progettato appositamente per sistemi a bassa tensione di ingresso, a basso costo e a bassa rumorosità in cui lo spazio è un fattore chiave. Mantiene una risposta rapida ai transienti e richiede una capacità di uscita minima di soli 20 μF. Supporta una funzione di rilevamento a distanza e tutti i requisiti di alimentazione per la terminazione bus DDR, DDR2, DDR3, DDR3L, DDR3 a bassa potenza e DDR4 VTT.

Tensione di ingresso: Supporta guide da 2,5 V e guide da 3,3 V.
Gamma di tensione VLDOIN: Da 1,1 V a 3,5 V.
Il regolatore di terminazione sink e source include la compensazione di statismo
Richiede una capacità di uscita minima di 20 μF (tipicamente MLCC da 3 x 10 μF) per le applicazioni di terminazione della memoria (DDR)
PGOOD per monitorare la regolazione dell'uscita
Ingresso IT
L'ingresso REFIN consente il tracking dell'ingresso flessibile direttamente o attraverso un divisore di resistenza
Rilevamento a distanza (VOSNS)
Riferimento con buffer ±10 ma (REFOUT)
Soft start incorporato, UVLO e OCL
Arresto termico
Supporta DDR, DDR2, DDR3, DDR3L, DDR3 a bassa potenza, E applicazioni VTT DDR4
Contenitore VSON a 10 pin con cuscinetto termico

Soluzioni di alimentazione con memoria DDR, Texas Instruments
