Regolatore di tensione TLS810D1EJV33XUMA1, Dual, Lineare, 100mA

Con una gamma di tensioni di ingresso da 2,75 V a 42 V e una quiescenza estremamente bassa di soli 9 μA, il regolatore è perfettamente adatto per i sistemi di alimentazione automobilistici o di qualsiasi altro tipo collegati in modo permanente alla batteria. Il modello TLS810D1xxV33 è la versione di uscita fissa da 3,3 V con una precisione del 2% e una capacità di corrente di uscita fino a 100 mA. Il nuovo concetto di regolazione implementato in TLS810D1 combina una regolazione rapida e un'ottima stabilità, richiedendo al contempo solo un piccolo condensatore ceramico di 1 μF all'uscita. La regione di tracciamento inizia già con tensioni di ingresso di 2,75 V (intervallo di funzionamento esteso). Ciò rende il modello TLS810D1 adatto anche per l'alimentazione di sistemi automobilistici che devono funzionare durante le condizioni di manovra. Funzioni di protezione interne come la limitazione della corrente di uscita e lo spegnimento da sovratemperatura sono implementate per proteggere il dispositivo da danni immediati dovuti a guasti come cortocircuito di uscita a GND, sovracorrente e sovratemperatura. Il dispositivo può essere attivato e disattivato tramite la funzione di attivazione. Quando il dispositivo è spento, la corrente
il consumo è in genere inferiore a 1 μA. La tensione di uscita è controllata dalla funzione di reset, tra cui il reset di sottotensione e il rilascio ritardato del reset
all'accensione.

•Corrente di riposo estremamente bassa di 9 μA
•Ampia gamma di tensioni di ingresso da 2,75 V a 42 V
•Capacità di corrente di uscita fino a 100 mA
•Corrente in modalità disattivata inferiore a 1 μA
•Bassa tensione di caduta di 250 mV a 100 mA
•Protezione del limite di corrente di uscita
•Spegnimento per sovratemperatura
•Abilita
•Reset

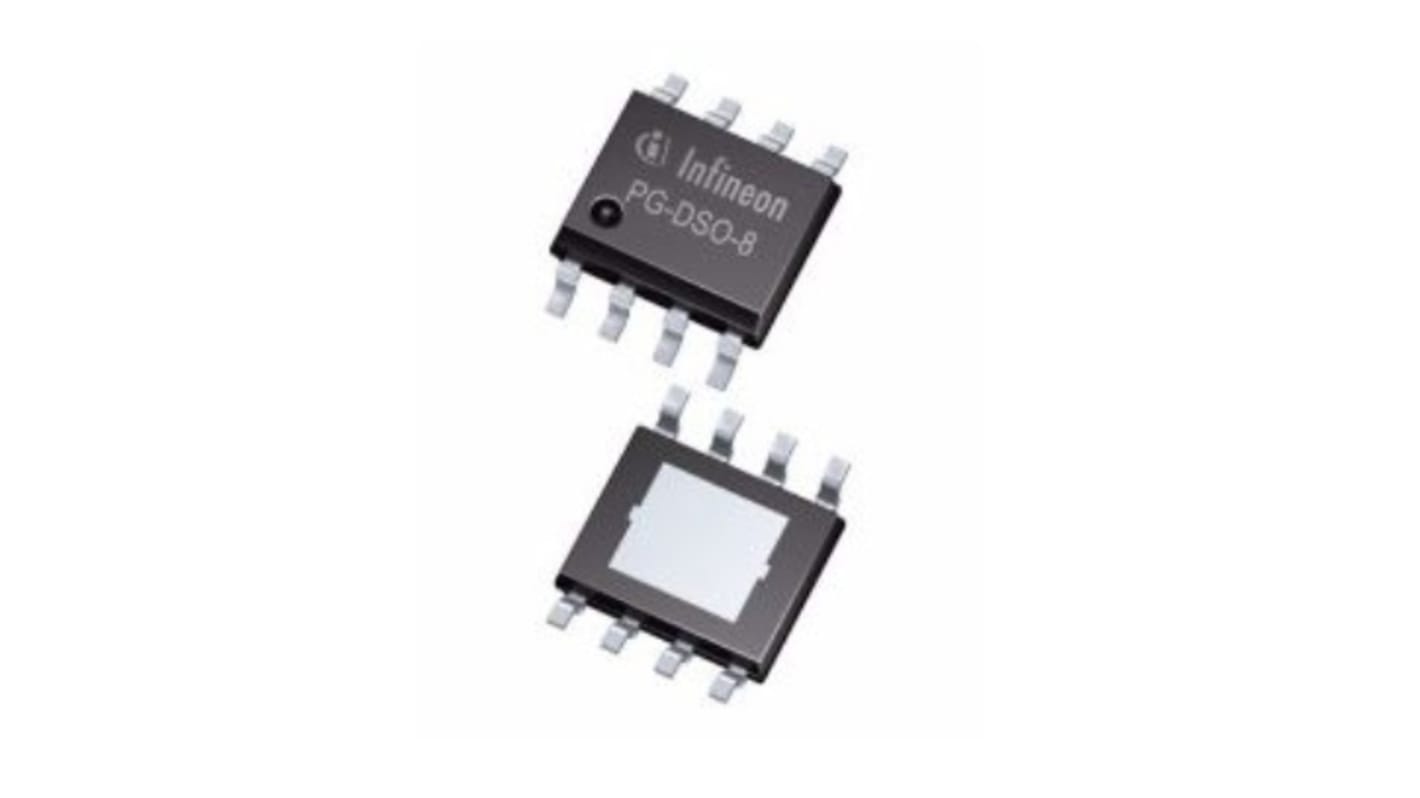

•Disponibile in contenitore EP PG-DSO-8
•Disponibile nella confezione PG-TSON-10
•Ampia gamma di temperature
•Prodotto verde (conforme a RoHS)
•Qualificazione AEC

•La gamma di tensioni di ingresso funzionali inizia a 2,75 V e la tensione di caduta è molto bassa: adatta per la manovra
•Corrente di riposo e consumo di corrente ultrabassi: risparmio energetico per la batteria
•Stabilità con condensatore di uscita da 1 μF: spazio sul circuito stampato e risparmio sui costi
•Eccellente robustezza dei transienti: condensatori di ingresso più piccoli, quindi costi di filtraggio di ingresso inferiori

•Applicazioni con collegamento diretto a batteria
•ECU generici per uso automobilistico
•Infotainment, allarme, cruscotto
•RKE, immobilizzatore, gateway
