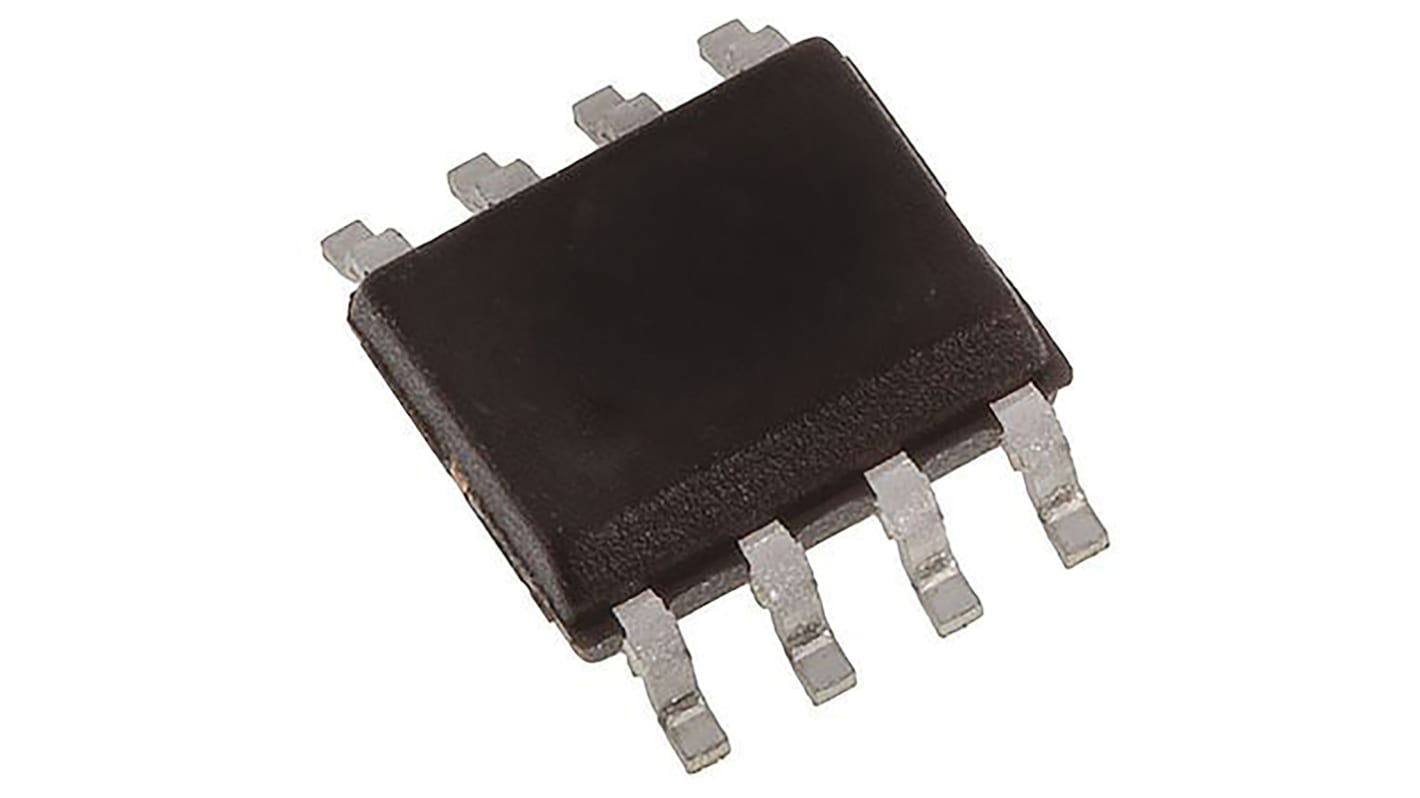

Regolatore di tensione LM78L15ACM/NOPB, 100mA, 8-Pin, SOIC

Texas Instruments offre una gamma di regolatori di tensione lineari che include le serie LM78, LM78L e LM78M, appositamente concepite per la regolazione della tensione fissa. I regolatori positivi a tre terminali hanno uscite di corrente di oltre 1 A (LM78xx), 100 mA (LM78Lxx) e 500 mA (LM78Mxx). Non è richiesta l'installazione di componenti esterni anche se è possibile regolare la tensione e la corrente con dispositivi esterni. I regolatori di tensione combinano protezione termica, limitazione di corrente interna e compensazione dell'area di sicurezza del transistor di uscita nel proprio contenitore.

I regolatori lineari positivi di Texas Instruments (TI) coprono un'ampia gamma di funzioni e tendono a essere usati nell'industria elettronica. Le applicazioni includono regolazione locale su scheda, alimentatori e sistemi di distribuzione dell'alimentazione.

Corrente di uscita 1 A: serie LM78xx
Corrente di uscita 0,1 A: serie LM78Lxx
Corrente di uscita 0,5 A: serie LM78Mxx
Gamma di tensioni fisse
Nessun componente esterno richiesto
Protezione contro sovraccarico termico interno/da limite di corrente di cortocircuito
Protezione area di sicurezza del transistor di uscita

La serie LM78L Texas Instruments di regolatori positivi terminal a tre terminali è disponibile con diverse tensioni di uscita fisse, il che li rende utili in un'ampia gamma di applicazioni. Utilizzato come sostituzione combinata diodo Zener e resistenza, in genere fornisce un miglioramento efficace dell'impedenza di uscita di due ordini di grandezza e una corrente di riposo inferiore. Questi regolatori sono in grado di fornire una regolazione locale su scheda, eliminando i problemi di distribuzione associati alla regolazione a punto singolo. Le tensioni disponibili ne consentono l'uso in sistemi logici, strumentazione, HiFi e altre apparecchiature elettroniche a stato solido.

Per un'alternativa a costi inferiori, vedere il modello UA78L
Tensione di ingresso fino a 30 V.
Tolleranze della tensione di uscita di ±5% su tutta la gamma di temperatura
Tensioni di uscita disponibili: 5 V, 6,2 V, 8,2 V, 9 V, 12 V, E 15 V.
Corrente di uscita di 100 ma
Protezione area di sicurezza del transistor di uscita
Protezione interna contro i sovraccarichi termici
Limite di corrente di cortocircuito interno
Nessun componente esterno
Disponibile in un piccolo contenitore DSBGA
Disponibile in contenitori a basso profilo SOIC a 3 pin TO-92 e 8 pin

Regolatori di tensione lineari, Texas Instruments

Una gamma di regolatori di tensione lineare regolabili e fissi di Texas Instruments. La gamma comprende dispositivi con entrambe le polarità, positiva e negativa, con corrente di uscita nominale da 100 mA a 5 A.
