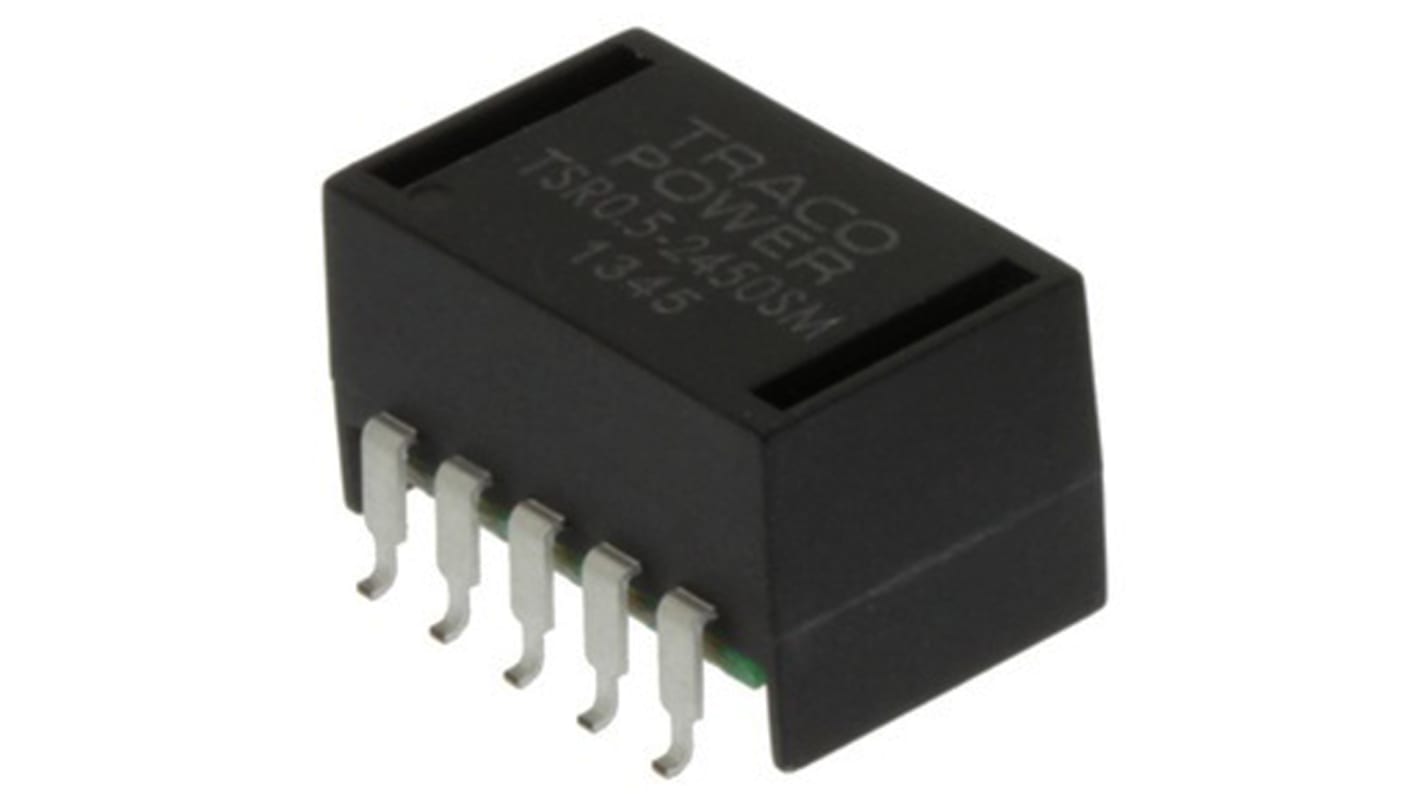

Regolatore switching TRACOPOWER, ingresso 6.5 → 32V cc, uscita 5V cc, 500mA
- Codice RS:
- 166-6378
- Codice costruttore:
- TSR 0.5-2450SM
- Costruttore:
- TRACOPOWER
1 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per 1 stecca da 10
72,06 €
(IVA esclusa)
87,91 €
(IVA inclusa)
| Per Stecche | Per stecca | Per unità* |
| 1 - 4 | 72,06 € | 7,206 € |
| 5 - 9 | 69,90 € | 6,99 € |
| 10 - 24 | 67,74 € | 6,774 € |
| 25 - 49 | 65,57 € | 6,557 € |
| 50 + | 63,41 € | 6,341 € |
| *prezzo indicativo | ||
- Codice RS:
- 166-6378
- Codice costruttore:
- TSR 0.5-2450SM
- Costruttore:
- TRACOPOWER
Documentazione Tecnica
Normative
- Paese di origine:
- TW
Dettagli prodotto
Regolatore switching step-down da 0,5 A, serie TSR 0.5SM
I regolatori switching step-down Tracopower serie TSR 0.5SM sono la sostituzione drop-in per i regolatori lineari inefficienti LM78. Questi convertitori c.c.-c.c. vantano un'elevata efficienza che raggiunge il 97% consentendo un funzionamento a pieno carico fino a una temperatura ambiente di +80 °C (+90°C con carico al 50%) senza l'esigenza di un raffreddamento forzato. I regolatori switching TSR 0.5SM forniscono altre importanti funzioni rispetto ai regolatori lineari, ovvero un'eccellente precisione della tensione di uscita e una minore corrente di standby. L'elevata efficienza e il basso assorbimento energetico in standby rendono questi regolatori una soluzione ideale per molte applicazioni con alimentazione a batteria.
Contenitore compatto SMD
Efficienza molto elevata fino al 97%
Eccellente regolazione di linee / carichi
Bassa corrente di standby
Gamma della temperatura d'esercizio: -40 → 90 °C
Protezione contro le sovratemperature
Ingresso remoto On/Off
Tensione di uscita regolabile
Protezione contro i cortocircuiti
Sensibilità all'umidità livello 2 secondo IPC J-STD-020D.1
Efficienza molto elevata fino al 97%
Eccellente regolazione di linee / carichi
Bassa corrente di standby
Gamma della temperatura d'esercizio: -40 → 90 °C
Protezione contro le sovratemperature
Ingresso remoto On/Off
Tensione di uscita regolabile
Protezione contro i cortocircuiti
Sensibilità all'umidità livello 2 secondo IPC J-STD-020D.1
Specifiche
Attributo | Valore |
|---|---|
| Tensione di uscita | 5V cc |
| Corrente di uscita | 500mA |
| Tensione in ingresso | 6.5 → 32V cc |
| Tipo di montaggio | Montaggio superficiale |
| Numero di uscite | 1 |
| Contenitore | SIP |
| Efficienza | 86% @ 32 V dc, 94% @ Vin min |
| Rumore e ondulazione | 30mV Pk-Pk |
| Temperatura minima | -40°C |
| Temperatura massima | +90°C |
| Serie | TSR |
| Regolazione della linea | 0.4% |
| Funzioni di protezione | Protezione contro sovratemperatura, protezione contro i cortocircuiti |
| Peso | 1.7g |
| Applicazione | Impieghi generici |
| Profondità | 9.24 (With Pin)mm |
| MTBF | >2000000h |
| Tipo di conversione del segnale di potenza | c.c.-c.c. |
| Gamma frequenza di commutazione | Maximum of 330kHz |
| Standard soddisfatti | Certificazione EN 55022, certificazione EN 61000-4-2, certificazione EN 61000-4-3, certificazione EN 61000-4-4, certificazione EN 61000-4-6, certificazione EN 61000-4-8, IPC J-STD-020D.1, conformità RoHS |
| Larghezza | 9.6mm |
| Corrente di ingresso massima | 5mA |
| Caratteristiche speciali | Tensione di uscita regolabile, eccellente regolazione linea/carico, corrente di standby bassa, ingresso ON/OFF remoto |
| Regolazione del carico | 0.6% |
| Lunghezza | 15.3mm |
| Gamma di potenza di ingresso | 1.5W |
