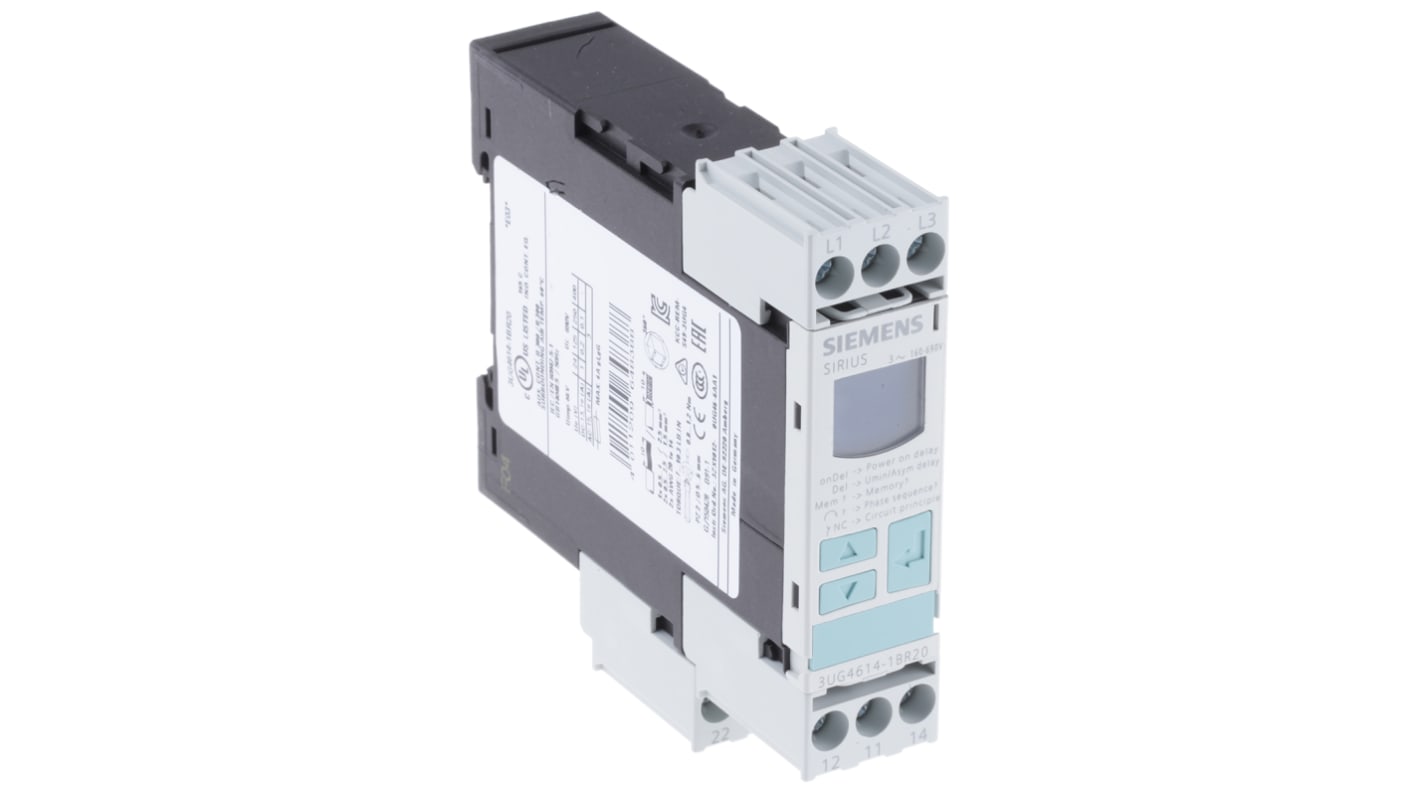

Relè di monitoraggio Siemens 3UG4614-1BR20 serie 3UG4, DPDT

Codice RS:: 518-7051
Codice costruttore:: 3UG4614-1BR20
Costruttore:: Siemens

Relè di monitoraggio Siemens 3UG4614-1BR20 serie 3UG4, DPDT

Prezzo per Unità**

227,33 €

(IVA esclusa)

277,34 €

(IVA inclusa)

Prodotto non a stock - in consegna appena disponibile*

* Le date di consegna possono variare in base alla quantità selezionata e all'indirizzo di consegna.

Consegna GRATUITA per ordini superiori a € 100,00

Unità	Per unità
1 +	227,33 €

**prezzo indicativo

Codice RS:: 518-7051
Codice costruttore:: 3UG4614-1BR20
Costruttore:: Siemens

Relè di monitoraggio Siemens serie 3UG4, configurazione contatti DPDT, applicazione di monitoraggio fase/tensione - 3UG4614-1BR20

Questo relè di monitoraggio è progettato per il monitoraggio delle fasi e della tensione nelle applicazioni industriali. Svolge un ruolo fondamentale nella protezione delle apparecchiature contro la mancanza di fase, lo squilibrio e le condizioni di sottotensione. La struttura robusta e l'ampio campo di rilevamento della tensione facilitano il funzionamento affidabile in vari ambienti.

Caratteristiche e vantaggi

• Rileva le sottotensioni per salvaguardare le apparecchiature
• Monitora le condizioni trifase per garantire prestazioni adeguate
• La configurazione dei contatti DPDT supporta diverse applicazioni
• Il ritardo di risposta regolabile migliora l'affidabilità operativa
• Progettato per il montaggio su guida DIN per un'integrazione immediata
• Le dimensioni compatte favoriscono l'allestimento in spazi ristretti

Applicazioni

• Monitoraggio delle fasi in motori e generatori
• Rilevamento della tensione nei sistemi di automazione industriale
• Protezione delle apparecchiature all'interno dei pannelli di controllo
• Monitoraggio in tempo reale nei sistemi di distribuzione dell'energia

Qual è il campo di rilevamento della tensione di questo relè?

Il dispositivo rileva tensioni da 160 a 690 V CA, coprendo un'ampia gamma operativa per adattarsi a varie applicazioni.

Come posso installare questo relè in modo efficace?

Può essere montato su una guida DIN, garantendo un'installazione semplice ed efficiente per i pannelli di controllo o gli armadi elettrici.

È adatto a condizioni ambientali difficili?

Sì, funziona in un intervallo di temperatura compreso tra -25°C e +60°C, garantendo l'affidabilità in ambienti difficili.

Quale manutenzione richiede questo dispositivo?

È consigliabile effettuare controlli regolari dei collegamenti e delle prestazioni per mantenere un funzionamento ottimale e prevenire guasti imprevisti.

Può essere utilizzato con diversi tipi di motori?

Sì, è compatibile con diversi tipi di motore e offre il monitoraggio della tensione di fase e la protezione dai guasti.

Attributo	Valore
Applicazione di controllo	Fase, tensione
Fase elettrica	3
Configurazione contatto	DPDT
Gamma di sensibilità alla tensione	160 → 690V ca
Sensibilità alla tensione	Sottotensione
Tipo di montaggio	Guida DIN
Sensibilità fase	Errore di fase, Sbilanciamento di fase, Sequenza di fase
Ritardo	0,1 → 20s
Serie	3UG4
Tensione minima rilevata	160V ca
Tipo di terminale	Vite
Lunghezza	91mm
Temperatura di esercizio	+60°C
Tensione massima rilevata	690V ca
Larghezza	22.5mm
Minima temperatura operativa	-25°C
Standard soddisfatti	CE
Numero di poli	3
Altezza	92mm
Dimensioni	91 x 22.5 x 92mm
Massima temperatura operativa	+60°C
