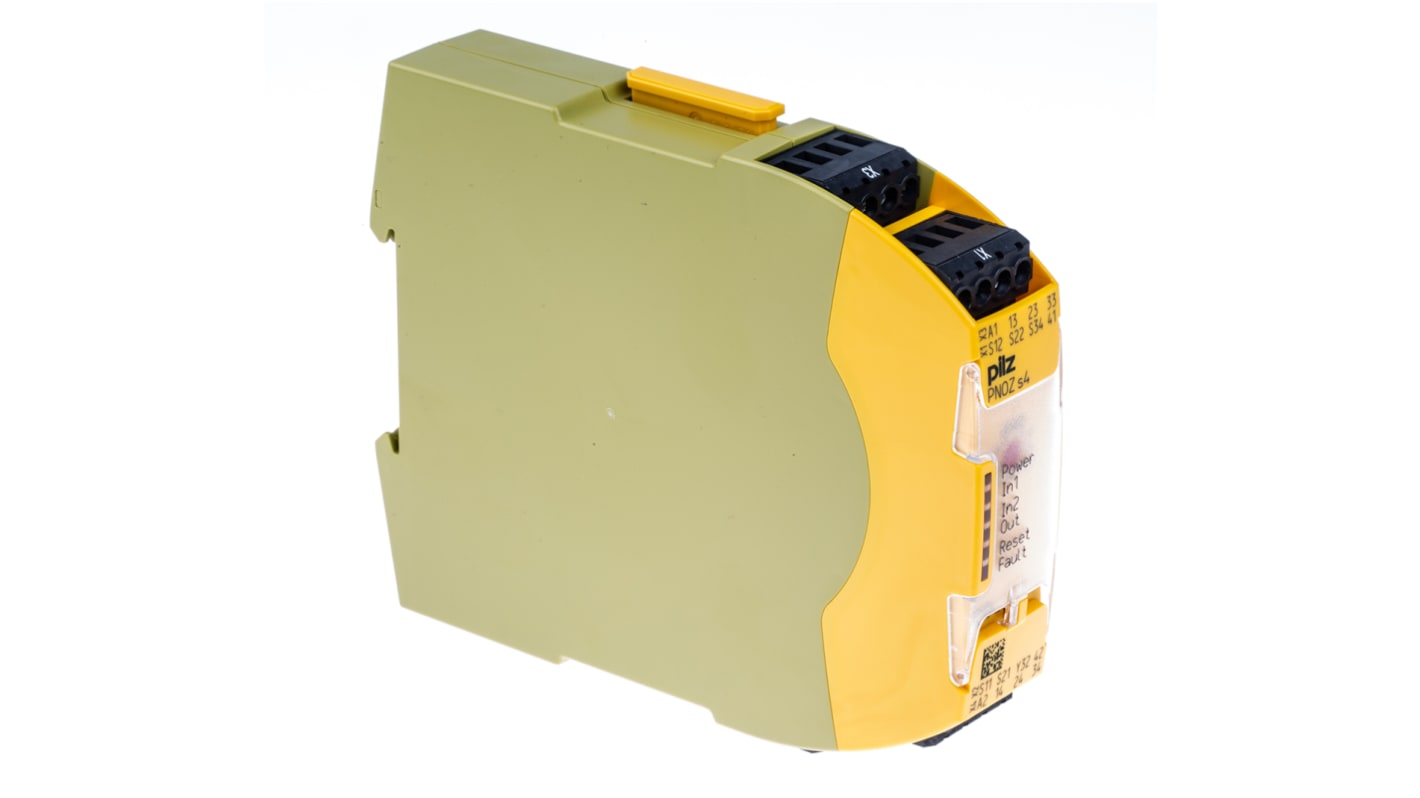

Relè di sicurezza Pilz PNOZ s4 240V ca/cc, 48 V ca/cc, 3 contatti di sicurezza 1

La serie PNOZ Sigma S4 di relè di sicurezza di PILZ. Conosciuti per la loro affidabilità e durata, i relè di sicurezza PILZ offrono una protezione di sicurezza massima per garantire la massima sicurezza dell'utente e del luogo di lavoro. In particolare, la serie S4 è adatta a molte applicazioni differenti che è possibile trovare elencate di seguito.

• Display a LED con visualizzazione delle seguenti misure:

• Monitoraggio automatico incorporato

• EN 60947-5-1

I relè di sicurezza contribuiscono a ridurre rischi e pericoli superflui nel proprio circuito. Una configurazione tipica del circuito può essere simile a una linea di produzione in cui macchinari altamente automatizzati funzionano in modo rapido, ad esempio una linea di produzione o di imballaggio in magazzino o in fabbrica. Questa linea fa parte del proprio "circuito" e lungo quel circuito si hanno dispositivi di sicurezza, come pulsanti di emergenza, barriere fotoelettriche di sicurezza o tappetini sensibili alla pressione. ;Per garantire la completa sicurezza in questi ambienti, un relè di sicurezza può essere aggiunto al proprio circuito per consentire il controllo completo e il monitoraggio dell'ambiente di lavoro. Un relè di sicurezza esegue i controlli regolari del circuito inviando impulsi indietro e in avanti per confermare (ad esempio) se il cablaggio è stato implementato correttamente o se è presente qualche saldatura sul circuito. Una volta rilevato dal relè, l'area viene chiusa disinserendo l'alimentazione, fino a quando non è possibile determinare e fissare il guasto. I relè di sicurezza più recenti sono dotati di display a LED intuitivi che avvisano gli utenti dei guasti; questa funzione è utile sicuramente per impedire lesioni agli utenti e per eseguire la manutenzione preventiva ed evitare di dover riparare i macchinari consentendo un risparmio anche dei costi.;Alcuni dei relè di sicurezza hanno funzioni specifiche e funzionano solo con alcuni dispositivi come gli arresti d'emergenza, altri funzionano meglio con altri dispositivi come le barriere fotoelettriche di sicurezza. È possibile utilizzare più di un relè di sicurezza per offrire il monitoraggio completo del circuito e garantire la sicurezza degli utenti e dei dipendenti.

Un relè tradizionale apre e chiude il circuito e i dispositivi di commutazione nella stessa linea; tuttavia, non lo monitora allo stesso modo di un relè di sicurezza e non può arrestare automaticamente aree specifiche per evitare danni a macchinari o lavoratori. I relè di sicurezza non sono soggetti agli stessi rischi potenziali dei relè tradizionali ed è possibile farvi affidamento per monitorare i guasti di cortocircuito, guasti di terra o rotture dei fili. In grado di offrire una maggiore protezione rispetto ai relè della controparte, sono progettati proprio pensando alla sicurezza.

Innanzitutto è necessario allineare e cablare il relè di sicurezza nella linea e seguire le istruzioni di configurazione fornite (che variano in base al produttore). Seguire le istruzioni su schermo del LED insieme con le istruzioni per eseguire l'integrazione nella linea del circuito. A seconda dei parametri impostati viene determinata la funzione del relè di sicurezza (ossia, una volta soddisfatti alcuni criteri, vengono indicate le aree da escludere oppure l'interruzione della linea del circuito).

EN 60947-5-1, EN 60204-1 VDE 0113-1
