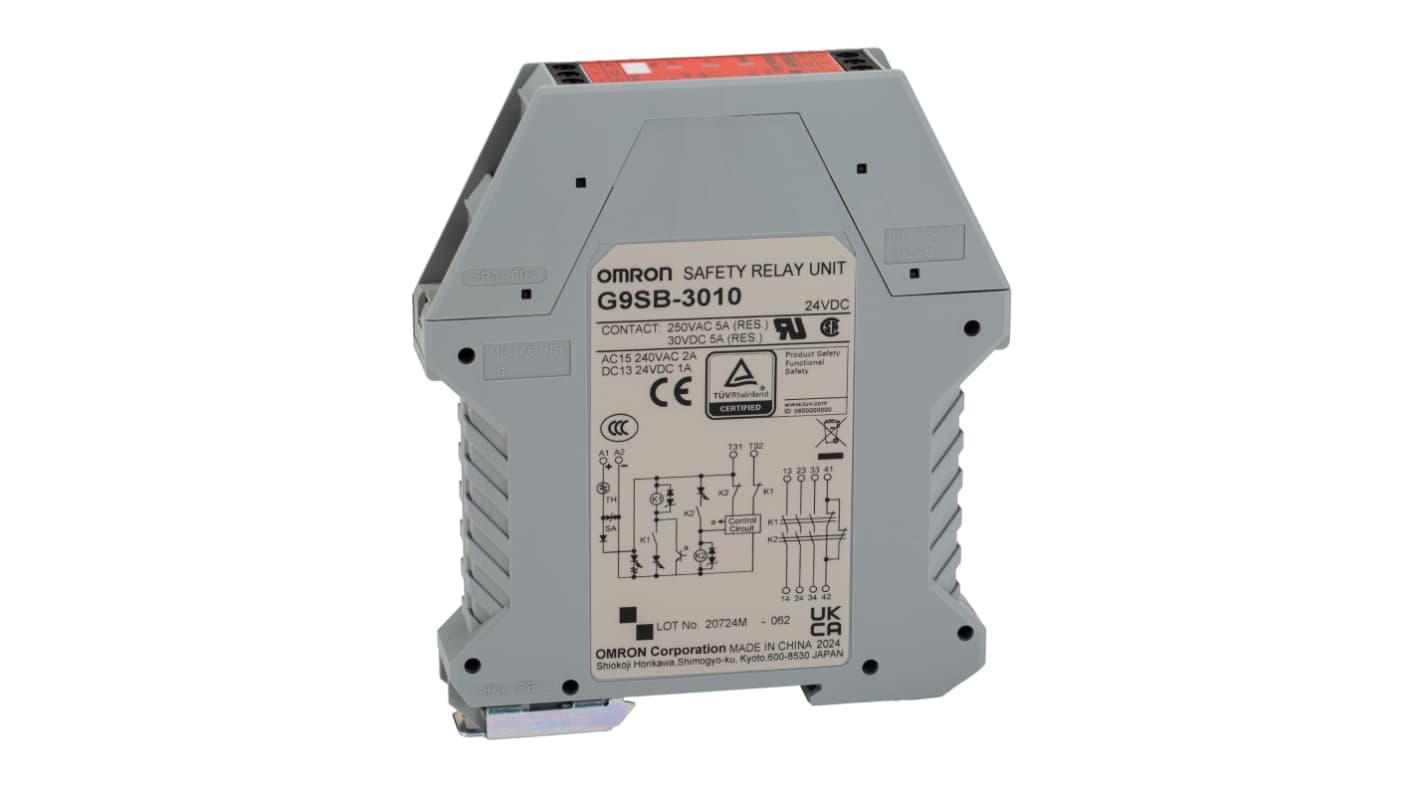

Relè di sicurezza Omron G9SB, 24V cc, 2 canali, 3 contatti di sicurezza

Il relè di sicurezza ultrasottile della serie G9SB Omron è disponibile in contenitore da 17,5 mm o da 22,5 mm. Le unità da 17,5 mm hanno 2 o 3 contatti di sicurezza e le unità da 22,5 mm hanno 3 contatti di sicurezza e un contatto aggiuntivo.

Unità con 1 o 2 canali di ingresso
Modello a reset manuale e automatico
Certificato fino alla categoria 4 in conformità alla norma EN954-1 (a seconda dell'applicazione)
Utilizzabile anche con i seguenti sensori di sicurezza: F3SN, F3SH, F3S-B, F3STGR, F3SL, F3S-J
Conforme con tutte gli standard EN (approvazione TUV)

All'atto dell'ordine, prendere nota della modalità di reset di sicurezza richiesta: i modelli G9SB**A e B sono dotati di modalità automatica mentre i modelli G9SB** D di modalità manuale.

EN954-1, EN60204-1, UL508, CSA C22.2 n. 14

• Modulo relè ultra-sottile.
• I modelli con una larghezza di 17,5 mm sono disponibili con 2 o 3 poli (contatti di sicurezza).
• Modelli con una larghezza di 22,5 mm con 3 poli (contatti di sicurezza).
• 1 e 2 canali di ingresso.
• Ripristino manuale e automatico.
• È possibile il montaggio su guida DIN.
• I relè con ingressi inversi sono usati quando si introducono i segnali provenienti da 2 interruttori meccanici.
• Relè con uscite comuni positive sono usati quando si introducono i segnali provenienti da un sensore di sicurezza o un interruttore meccanico.
• Conforme con tutte gli standard EN (approvazione TUV)
• G9SB-3010 è applicato alla categoria di sicurezza 3 di EN 954-1 se viene utilizzato la doppia interruzione.

• Modello F3S-B
• Modello F3SH
• Modello F3S-J
• Modello F3SL
• Modello F3SN
• Modello F3S-TGR

• Contatto principale 3PST-NO (normalmente aperto).
• Contatto ausiliario SPST-NC (normalmente chiuso).
• Interruzione diretta. (La categoria di sicurezza 3 di EN 954-1 viene applicata se viene utilizzata la doppia interruzione)
• Ripristino automatico.
• Tensione nominale: 24 V c.c.
• Gamma di tensione d'esercizio da 85% al 110% della tensione di alimentazione nominale.
• Consumo energetico 1,7 W max.
• Corrente di ingresso: 60 mA massimo
• Carico resistivo
• Calore nominale: 250 V c.a., 5 A. 30 V c.c., 5 A.
• Corrente di trasporto nominale 5 A.

• Resistenza dei contatti 100 mΩ
• Resistenza di isolamento 100 MΩ mon (a 500 V c.c.)
• Resistenza alle vibrazioni da 10 a 55 a 10 Hz, da 0,375 mm ampiezza singola (0,75 mm doppia ampiezza)
• Distruzione da resistenza agli urti a 300 m/s².
• Malfunzionamento da resistenza agli urti a 100 m/s²
• Percentuale di guasto (P) (valore di riferimento) a 5 V c.c., 1 mA
• Spegnere sempre la G9SB prima di collegare un'unità di espansione.
• In caso di montaggio di unità multiple una accanto all'altra la corrente nominale è di 3 A. (Non applicare correnti più elevate)
• Filo intrecciato da 0,2 a 2,5 mm²
• Filo rigido da 0,2 a 2,5 mm²
• Coppia della vite da 0,5 a 0,6 Nm. (Un errato serraggio della vite può causare un serraggio della vite un malfunzionamento o generare calore).
• Termistore positivo incorporato nei circuiti per il rilevamento di brevi interruzioni.
• Peso: 135 g

• Barriera di sicurezza
• Barriera luminosa.
