- Codice RS:
- 346-895
- Codice costruttore:
- D2410
- Costruttore:
- Sensata / Crydom
12 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
3 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
51,61 €
(IVA esclusa)
62,96 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 51,61 € |
5 - 9 | 49,03 € |
10 - 24 | 46,45 € |
25 - 49 | 43,87 € |
50 + | 41,29 € |
- Codice RS:
- 346-895
- Codice costruttore:
- D2410
- Costruttore:
- Sensata / Crydom
Normative
- Paese di origine:
- MX
Dettagli prodotto
Relè a stato solido serie Crydom 1
I relè a stato solido della gamma Crydom serie 1 offrono unampia gamma di valori nominali da 10 A a 125 A a 24 V c.a. fino a 280 V c.a. Crydom ha integrato molte caratteristiche in questa particolare gamma di relè a stato solido per montaggio a pannello, incluso il comando c.a. o c.c. e l'uscita SCR per carichi pesanti industriali. Sono disponibili entrambe le versioni di uscita zero-crossing (carichi resistivi) e random-fire (carichi induttivi).
Caratteristiche e vantaggi
Capacità di blocco di 600 V
Uscita SCR per carichi pesanti industriali
Circuito di protezione interna
Filtro, coperchio e tampone termico disponibili
Tipo di terminale a vite; morsetto a sella
Capacità ingresso-uscita: 8 pF
Tensione di isolamento: 4 kVRMS
Dimensioni: A 22,9 x P 58,4 x L 45,7 mm
Nota
Dissipatore di calore non compreso. Per i dettagli del dissipatore e per la diminuzione di potenza della corrente di carico, vedere la scheda tecnica dei costruttori
Attenzione
Al di sopra dei 25°C si verifica una perdita di potenza che limita la corrente massima di carico.
Autorizzatori
Componente riconosciuto UL per Canada e Stati Uniti, VDE

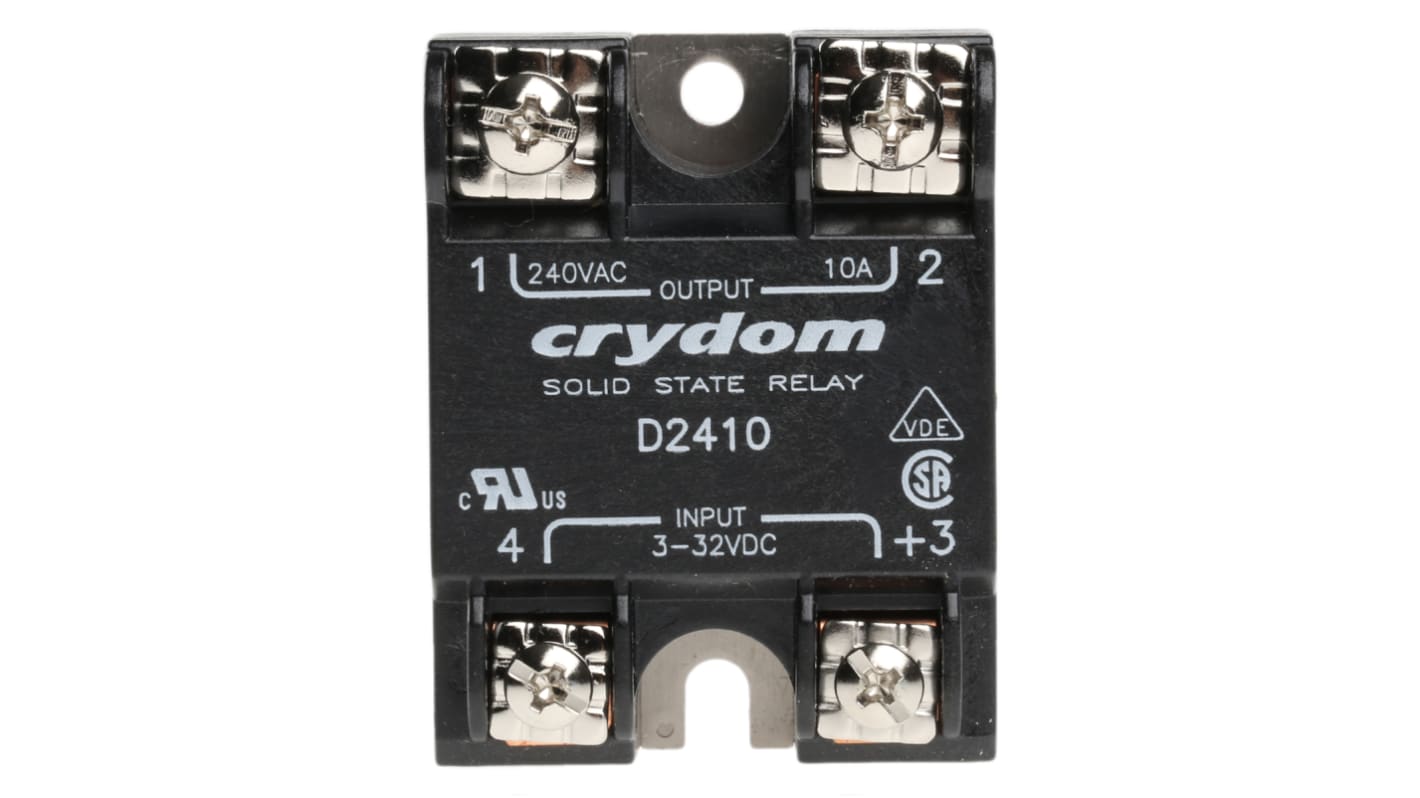

Relè a stato solido Sensata | Crydom, gamma di tensione di controllo da 3 a 32 V c.c., corrente di carico nominale 10 A - D2410
Questo relè a stato solido di Sensata | Crydom consente di attivare e disattivare l'alimentazione elettrica delle apparecchiature. Ha un MTBF di oltre 11 milioni di ore, quindi è un componente di lunga durata. Per la sicurezza in caso di incendio, l'unità è dotata di un involucro ignifugo. È protetto contro le interferenze elettromagnetiche (EMI), per cui le possibilità di diafonia da parte di componenti elettronici vicini sono minime. Grazie all'ampia gamma di tensioni operative, da 24 a 280 V CA, è adatto all'uso in un'ampia gamma di applicazioni a bassa tensione. Scegliete un relè come questo per il controllo dei motori industriali o per le applicazioni di robotica.
Caratteristiche e vantaggi
Non contiene parti in movimento per ridurre l'usura e la manutenzione.
La robusta piastra di base in alluminio è resistente agli urti e alla corrosione
Le barriere antirotazione assicurano il montaggio sicuro del relè
Ampio intervallo di temperature di esercizio tra -40°C e +80°C per l'utilizzo in condizioni gravose
La robusta piastra di base in alluminio è resistente agli urti e alla corrosione
Le barriere antirotazione assicurano il montaggio sicuro del relè
Ampio intervallo di temperature di esercizio tra -40°C e +80°C per l'utilizzo in condizioni gravose
Quali sono i requisiti minimi di potenza per questo relè?
Questo relè a stato solido richiede una tensione di accensione minima di 3 V c.c. e una corrente di ingresso minima di 7 mA, il che lo rende adatto per le configurazioni a bassa potenza.
Autorizzatori
UL, CSA, VDE
Relè a stato solido e accessori Crydom
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 10 A rms |
Tipo di montaggio | Montaggio superficiale |
Tensione di carico massima | 280 V rms |
Tensione di controllo massima | 32 V |
Tipo switching | Zero-cross |
Gamma tensione di controllo | 3 → 32 V c.c. |
Corrente minima di carico | 40 mA |
Uscita | SCR |
Tempo max. di attivazione | 1/2 ciclo |
Gamma di tensione di carico | 24 → 280V ca |
Dimensioni | 58.4 x 45.7 x 23mm |
Corrente di dispersione | 1 |
Altezza | 23mm |
Temperatura di esercizio | -40 → +80°C |
Minima temperatura operativa | -40°C |
Massima temperatura operativa | +80°C |
Lunghezza | 58.4mm |
Profondità | 45.7mm |
