- Codice RS:
- 361-7780
- Codice costruttore:
- CKRD2420
- Costruttore:
- Sensata / Crydom
2 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
22 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Aggiunto
Prezzo per Unità
80,14 €
(IVA esclusa)
97,77 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 80,14 € |
5 - 9 | 76,13 € |
10 - 24 | 72,13 € |
25 - 49 | 68,12 € |
50 + | 64,12 € |
- Codice RS:
- 361-7780
- Codice costruttore:
- CKRD2420
- Costruttore:
- Sensata / Crydom
Normative
- Paese di origine:
- MX
Dettagli prodotto

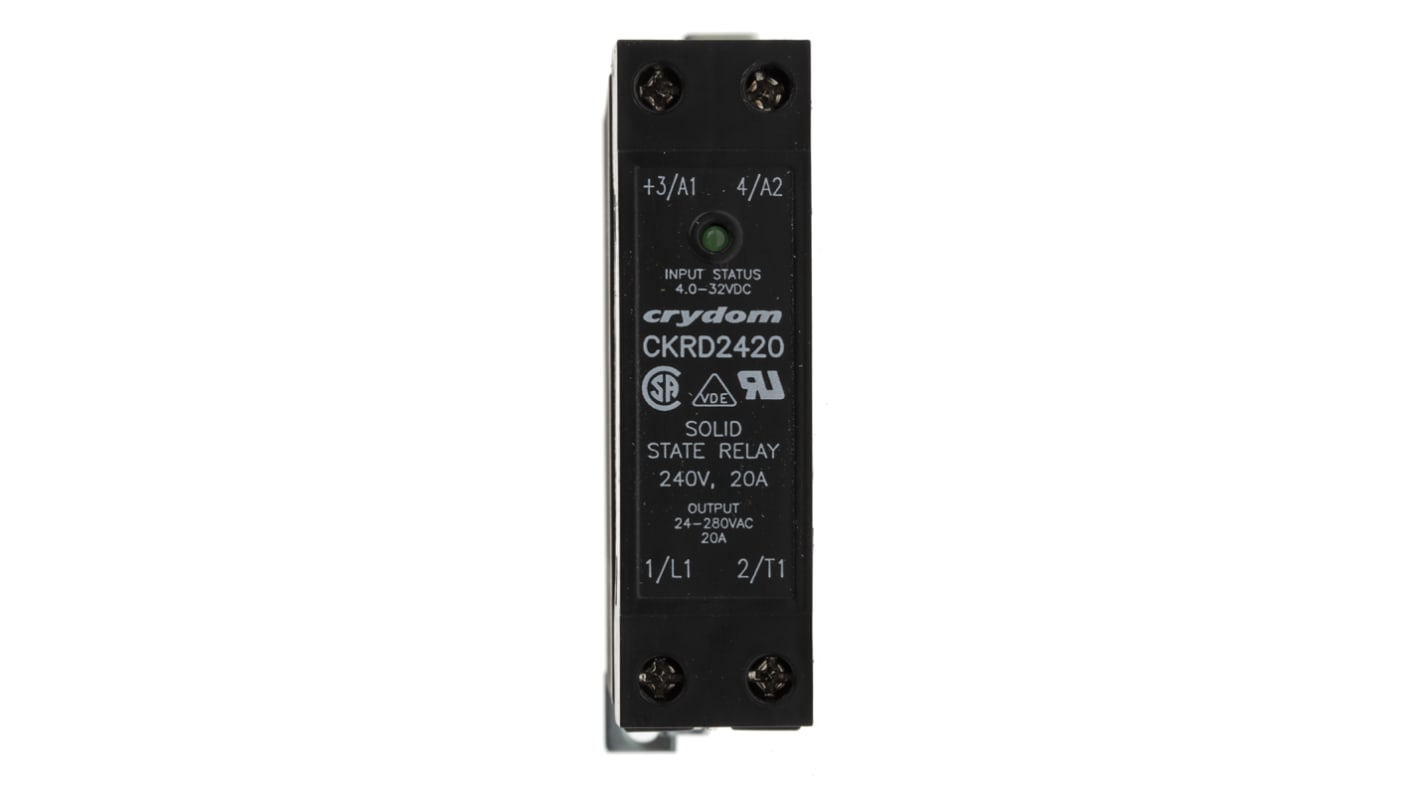

Relè a stato solido Crydom Sensata |, resistenza dielettrica 4000 Vrms, capacità I/O 8 pF - Serie CKR24 - CKRD2420
Desiderate un relè a stato solido abbastanza resistente da resistere ai carichi industriali per impieghi pesanti? Dai un'occhiata a questo da Sensata | Crydom. Supporta correnti di carico comprese tra 0,15 e 20 A, in modo da poter essere alimentato attraverso applicazioni a bassa e alta corrente. Il componente non è dotato di parti mobili, il che significa che vi è una minima possibilità di usura meccanica e praticamente nessuna necessità di manutenzione. Il suo contenitore in epossidico termicamente conduttivo fornisce una protezione affidabile quando il calore è acceso. Poiché è progettato per il montaggio su una guida DIN, non è necessario alcun utensile complesso per configurarlo, risparmiando tempo e fatica. Viene utilizzato per la commutazione di motori su linee di assemblaggio.
Caratteristiche e vantaggi
Indicatori di stato a LED verde per un facile monitoraggio e diagnosi
Ampia gamma di temperature d'esercizio compresa tra -40 °C e +80 °C per l'uso in ambienti difficili
Bassa capacità di I/O di 8 pF per segnali di uscita ad alta integrità
Ampia gamma di temperature d'esercizio compresa tra -40 °C e +80 °C per l'uso in ambienti difficili
Bassa capacità di I/O di 8 pF per segnali di uscita ad alta integrità
Che cos'è un SSR a commutazione zero-cross?
Un SSR a commutazione zero-cross come questo è un relè che si accende quando la tensione di carico è vicina a 0 V. Ciò offre il vantaggio di una minore generazione di rumore durante la trasmissione del segnale.
Autorizzatori
UL E116950; CSA LR81689; VDE 129156UG; CE; ISO
Relè a tensione zero
Nota
La temperatura può influire sulla corrente nominale; si prega di consultare la scheda tecnica per individuare una potenziale diminuzione della potenza.
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 20 A rms |
Tipo di montaggio | Guida DIN |
Tensione di carico massima | 280 V rms |
Tensione minima di carico | 24 V rms |
Tensione di controllo massima | 32 V |
Tensione minima di controllo | 4 V c.a./c.c. |
Tipo switching | Zero-cross |
Gamma tensione di controllo | 4 → 32 V c.c. |
Corrente minima di carico | 0,15 A |
Numero di poli | 1 |
Tipo di terminale | Vite |
Uscita | SCR |
Gamma di tensione di carico | 24 → 280V ca |
Serie | CKR24 |
Tempo max. di attivazione | 1/2 ciclo |
Dimensioni | 81.9 x 22.5 x 99mm |
Capacità | 8pF |
Standard soddisfatti | CE, cURus |
Caratteristiche speciali | Controllo c.a. o c.c., uscita a zero-crossing (carichi resistivi) o a fuoco istantaneo (carichi induttivi) |
Altezza | 99mm |
Minima temperatura operativa | -40°C |
Temperatura di esercizio | -40 → +80°C |
Profondità | 22.5mm |
Corrente di dispersione | 10 mArms |
Lunghezza | 81.9mm |
Massima temperatura operativa | +80°C |
