- Codice RS:
- 480-1071
- Codice costruttore:
- G3VM-401A
- Costruttore:
- Omron
200 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
3,47 €
(IVA esclusa)
4,23 €
(IVA inclusa)
Unità | Per unità |
1 - 4 | 3,47 € |
5 - 9 | 3,33 € |
10 + | 3,23 € |
- Codice RS:
- 480-1071
- Codice costruttore:
- G3VM-401A
- Costruttore:
- Omron
Normative
Dettagli prodotto
G3VM MOSFET SSR
Relè di stato solido con uscita MOSFET e ingresso foto-LED
Coniugano i vantaggi della tecnologia meccanica e a stato solido
Bassa resistenza e capacità di uscita
Lunga durata
Ampia gamma di modelli disponibili
Ideali per le soluzioni di telecomunicazione, incluse le funzioni di impegno linea, commutazione, controllo dei trasformatori di linea e altre funzioni telefoniche
Coniugano i vantaggi della tecnologia meccanica e a stato solido
Bassa resistenza e capacità di uscita
Lunga durata
Ampia gamma di modelli disponibili
Ideali per le soluzioni di telecomunicazione, incluse le funzioni di impegno linea, commutazione, controllo dei trasformatori di linea e altre funzioni telefoniche

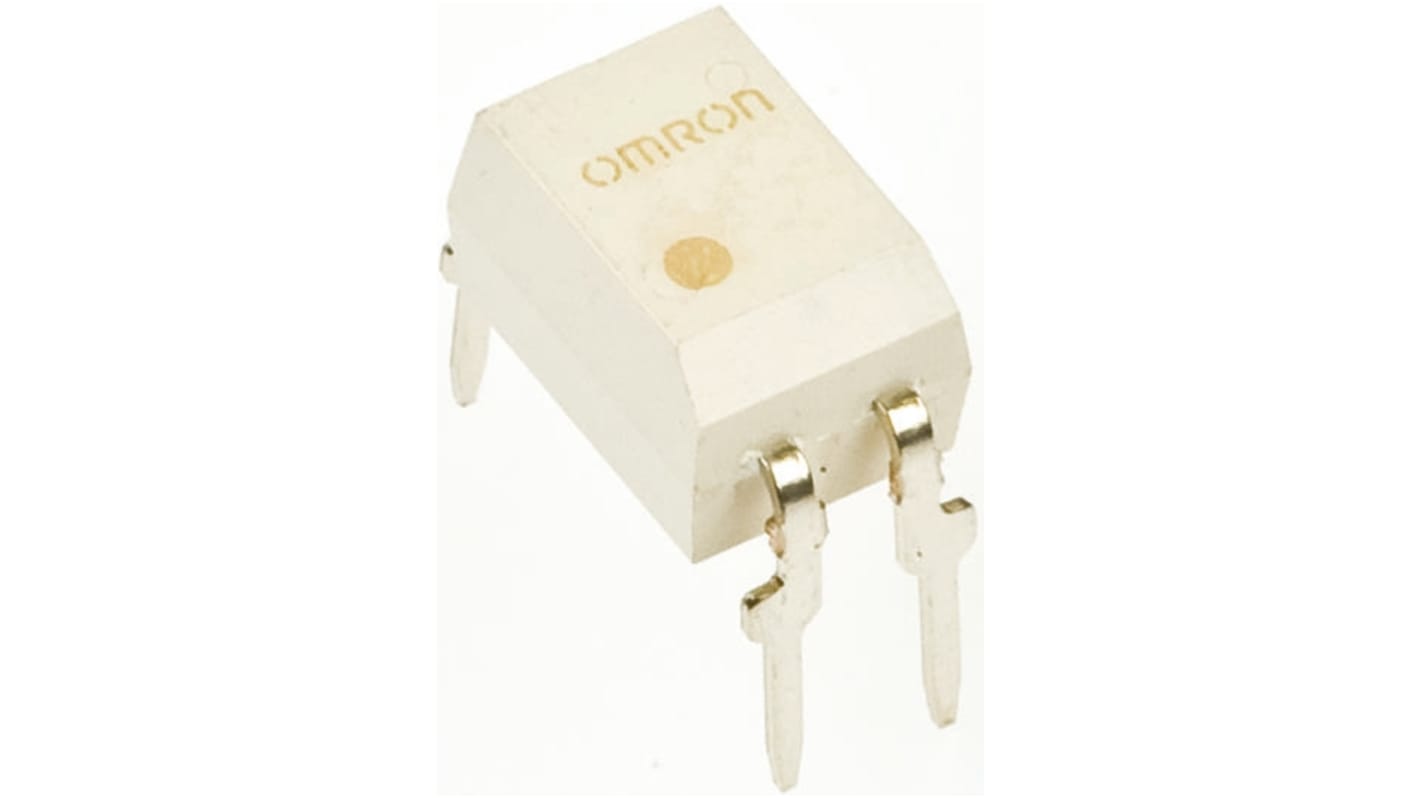

Relè a stato solido SSR serie G3VM-401A MOS FET per impieghi generali.
Il relè FET MOS G3VM-401A per impieghi generali offre numerosi vantaggi senza necessità di manutenzione. Relè SPST-NO (normalmente aperto), con contenitore DIP (dual in-line), foro passante e terminali per circuito stampato a 4 pin, alta velocità e una tensione di carico di 400 V.
Caratteristiche e vantaggi del relè a stato solido SSR per impieghi generali G3VM-401A.
Relè a stato solido FET MOS.
Terminali per relè con montaggio superficiale
DIP 4 – (contenitore)
Tipo di contatto SPST-NO 1 a (normalmente aperto).
Relè con foro passante.
Terminali per circuito stampato.
4 terminali per relè.
Tensione di carico 400 V c.a.
Corrente di carico 120 mA max.
Massima resistenza con uscita ON 18 Ω.
Dispersione di corrente con relè aperto 1000 nA max.
Capacità tra i terminali 40 pF.
SSR - tempo di accensione 1 ms max.
SSR - tempo di spegnimento 1 ms max.
Resistenza dielettrica tra I/O 2500 Vrms.
Conformità RoHS.
Terminali per relè con montaggio superficiale
DIP 4 – (contenitore)
Tipo di contatto SPST-NO 1 a (normalmente aperto).
Relè con foro passante.
Terminali per circuito stampato.
4 terminali per relè.
Tensione di carico 400 V c.a.
Corrente di carico 120 mA max.
Massima resistenza con uscita ON 18 Ω.
Dispersione di corrente con relè aperto 1000 nA max.
Capacità tra i terminali 40 pF.
SSR - tempo di accensione 1 ms max.
SSR - tempo di spegnimento 1 ms max.
Resistenza dielettrica tra I/O 2500 Vrms.
Conformità RoHS.
Caratteristiche aggiuntive del relè a stato solido SSR G3VM-401A per impieghi generali.
Lunga durata operativa.
Corrente di dispersione ridotta.
SSR con ottima resistenza agli urti.
Elevato isolamento.
Funzionamento silenzioso.
Commutazione ad alta velocità.
Controllo del microsegnale analogico.
Ingresso Photo-LED.
Uscita di stato.
Compatto
Corrente di dispersione ridotta.
SSR con ottima resistenza agli urti.
Elevato isolamento.
Funzionamento silenzioso.
Commutazione ad alta velocità.
Controllo del microsegnale analogico.
Ingresso Photo-LED.
Uscita di stato.
Compatto
Altri esempi di applicazione.
Apparecchiatura di misurazione e verifica.
Apparecchiature di comunicazione.
Apparecchiatura di sicurezza.
Apparecchiature di comunicazione.
Apparecchiatura di sicurezza.
Specifiche
Attributo | Valore |
---|---|
Corrente di carico massima | 0,12 A |
Tipo di montaggio | Montaggio su circuito stampato |
Tensione di carico massima | 400 V c.a. |
Tensione minima di carico | 0 V c.a. |
Tensione di controllo massima | 1,3 V |
Tipo switching | c.c. |
Gamma tensione di controllo | Massimo 1,3 V |
Corrente minima di carico | 120 mA |
Tipo di terminale | Pin per circuito stampato |
Configurazione contatto | SPST |
Uscita | MOSFET |
Package | PDIP |
Gamma di tensione di carico | 0 → 400V ca |
Serie | G3VM |
Dimensioni | 4.58 x 6.4 x 3.65mm |
Profondità | 6.4mm |
Lunghezza | 4.6mm |
Temperatura di esercizio | -40 → +85°C |
Altezza | 3.7mm |
Minima temperatura operativa | -40°C |
Massima temperatura operativa | +85°C |
Corrente di dispersione | 50 mA |
