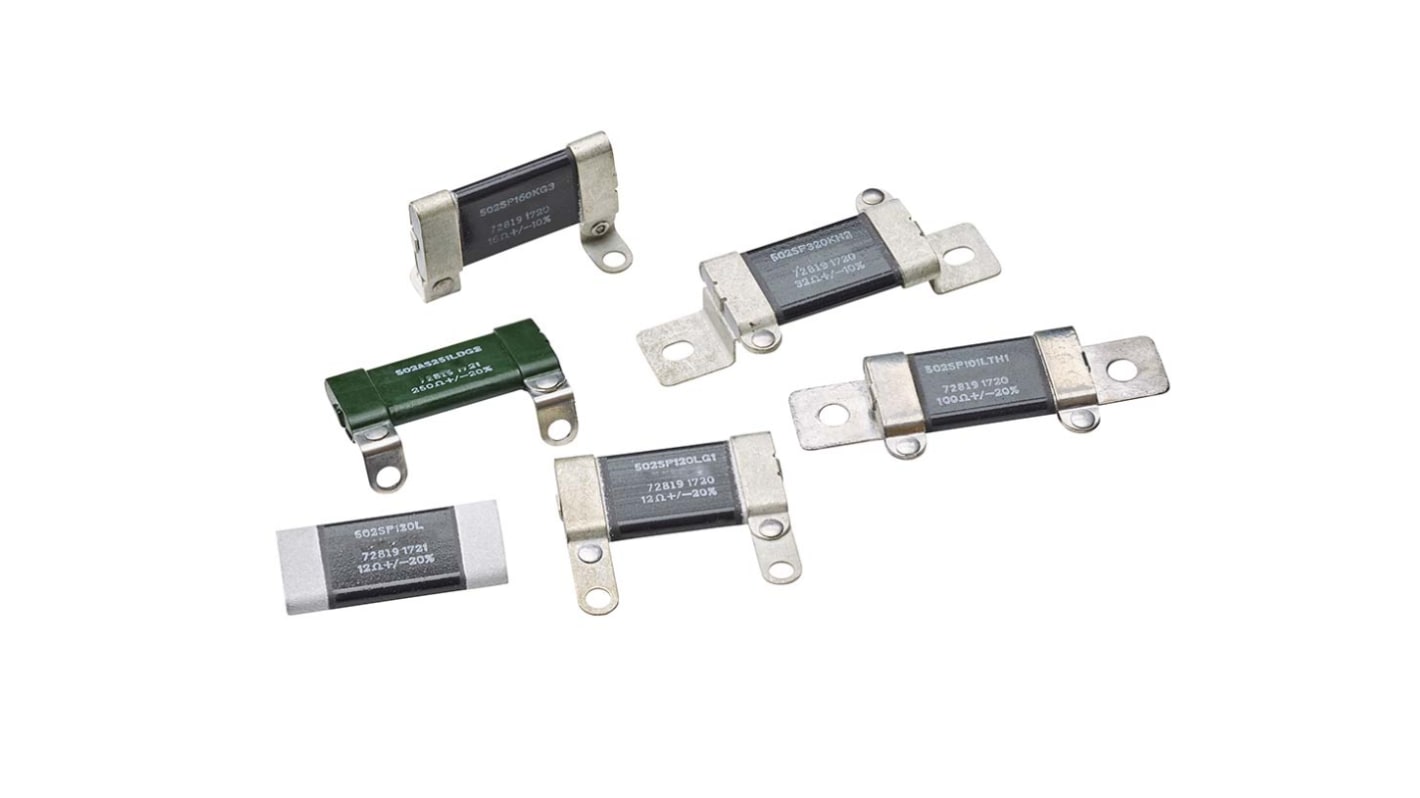

Resistenza fissa Arcol, 10kΩ, 20W, ±10%

Resistenza in ceramica per montaggio a pannello ad alta energia per un'elevata potenza di Peak o impulsi ad alta energia. La resistenza è dotata di un rivestimento dielettrico standard e linguette di montaggio radiali ad angolo retto in acciaio stagnato. La sua struttura agisce per consentire la distribuzione uniforme di energia e potenza in tutto il corpo delle resistenze in ceramica. Temperatura massima d'esercizio: 230°C

Le resistenze A Strato in ceramica non induttiva serie 500 forniscono un'elevata potenza e dissipazione di energia in una dimensione compatta. Il design della serie 500 consente al progettista di ridurre al minimo le dimensioni e i costi del contenitore di resistenze, fornendo al contempo prestazioni e affidabilità. Le resistenze sottili e compatte offrono una serie di opzioni di terminazione che consentono una facile configurazione per requisiti specifici. Le resistenze in ceramica bulk non induttive serie 500 Ohmite forniscono prestazioni eccellenti in cui è necessario gestire un'elevata potenza di Peak o impulsi ad alta energia in piccole dimensioni. Il vantaggio della struttura bulk è che produce un resistore intrinsecamente non induttivo e consente di distribuire uniformemente energia e potenza attraverso l'intero corpo del resistore in ceramica - non vi è alcuna pellicola o filo da guastare. Le linguette di montaggio terminal standard sono in acciaio stagnato saldato al corpo della resistenza.

Intrinsecamente non induttivo, elevata affidabilità grazie alla struttura in ceramica
15 Watts per inch di lunghezza dissipazione di potenza (tipo SP)
Eccellente capacità di impulso/sovraccarico
Profilo sottile per un'eccellente efficienza volumetrica
Gamma di resistenza da 0,2 a 870K (gamma di resistenza a seconda del tipo di materiale)
Tolleranze di resistenza 5, 10, 20% standard sui singoli componenti, disponibili a ±2% sugli assiemi
Attacco CC e Scarico del tappo del filtro
Bilanciamento Della Tensione
Limite Di Precarica/Corrente Di Spunto
Partitore Di Tensione
Filtro
Circuito di protezione
Palanchino
Misurazione
Circuiti di prova EMI / EFI
Carichi di prova
