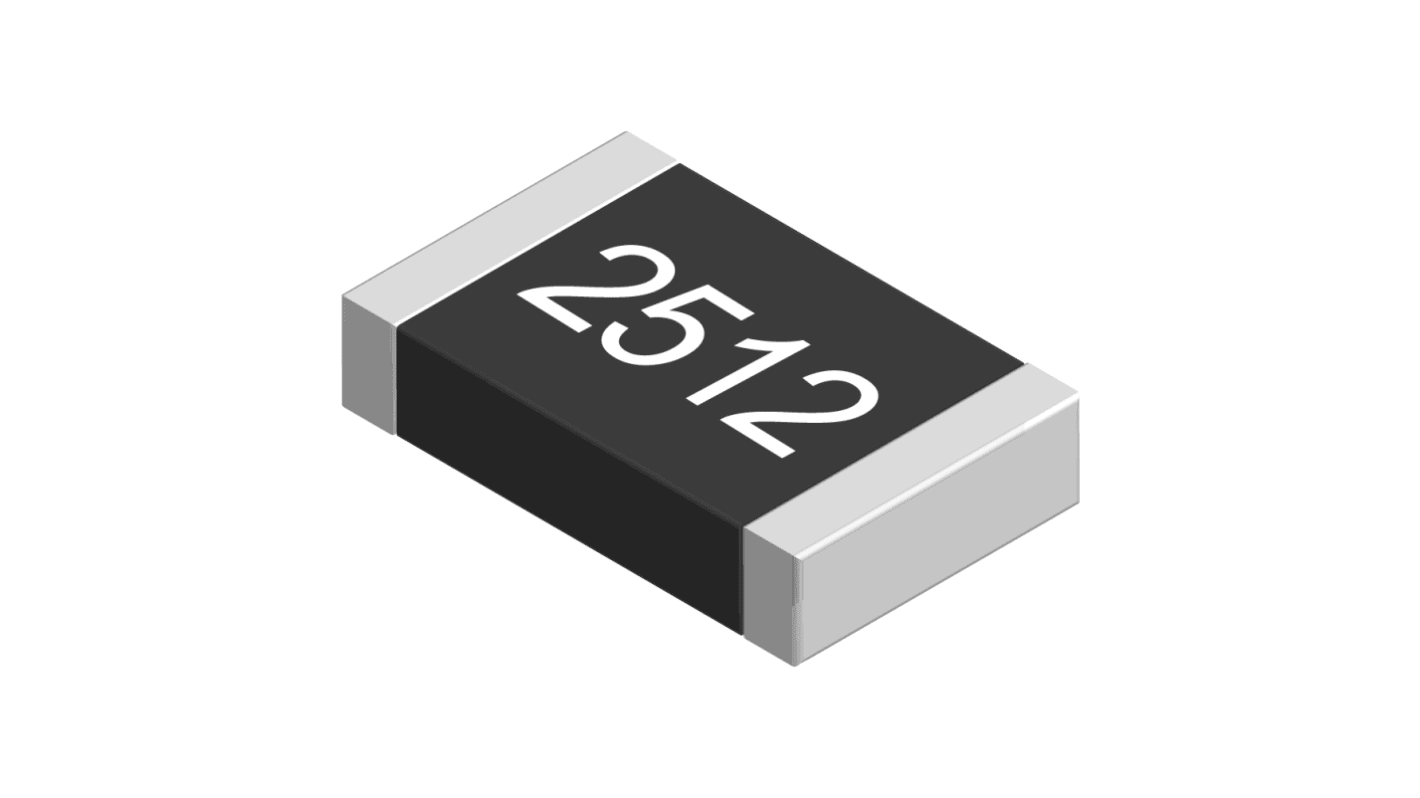

Resistore a montaggio superficiale TE Connectivity Film spesso, 47 kΩ, 2512, ±5 %, 1 W Superficie 352047KJT

Visualizza Resistenze SMD
Sconto per quantità disponibile

Prezzo per 1 confezione da 10 unità*

3,32 €

(IVA esclusa)

4,05 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
Ultimi pezzi su RS
  • 1110 unità ancora disponibili, pronte per la spedizione da un'altra sede.

Unità
Per unità
Per confezione*
10 - 900,332 €3,32 €
100 - 2400,216 €2,16 €
250 - 4900,20 €2,00 €
500 - 9900,183 €1,83 €
1000 +0,168 €1,68 €

*prezzo indicativo

Opzioni di confezione:
Codice RS:
224-0474
Codice costruttore:
352047KJT
Costruttore:
TE Connectivity
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

TE Connectivity

Tipo prodotto

Resistore a montaggio superficiale

Resistenza

47kΩ

Tecnologia

Film spesso

Tipo di resistore

Resistenza di potenza

Contenitore

2512

Confezionamento

Nastro e bobina

Tolleranza

±5 %

Tensione

200V

Potenza nominale

1W

Tipo montaggio

Superficie

Coefficiente di temperatura

-200 ppm/°C, +200 ppm/°C

Standard automobilistico

No

Minima temperatura operativa

-55°C

Serie

3520

Temperatura massima di funzionamento

125°C

Standard/Approvazioni

No

Larghezza

3.2mm

Lunghezza

6.4mm

Tipo di terminazione

A saldare

Altezza

0.6mm

Resistenze Fisse SMD te Connectivity serie 35


Questa gamma di resistenze fisse SMD è fornita dalla serie te Connectivity 3520. Sono tutti alloggiati in un contenitore standard industriale 3520 e sono resistori a basso profilo ad alta potenza con un piccolo rapporto dimensioni/potenza. I dispositivi 3520 vanno da 1 ohm a 10M e tolleranze dell'1% e del 5%. Includono anche collegamenti a zero Ohm.

Le resistenze a film spesso tipo 3520 sono dispositivi potenti all'interno di un contenitore compatto. Sono perfette per le applicazioni industriali e per gli impieghi generali. Esempi di applicazioni comprendono il funzionamento ad alta frequenza, in virtù della struttura del cavo corto e della capacità ridotta.

Caratteristiche e vantaggi

• questa serie di pellicole spesse è disponibile in una varietà di resistenza che varia da 1 Ω a 1 MΩ.

• finitura terminal: Opaca n. serie

• livello di sensibilità all'umidità: Livello 2

• Funzionamento a una temperatura di esercizio compresa tra -55°C e +125 °C.

• Confezione: 3520

Edilizia

Le terminazioni in metallo prezioso sono stampate su una base in ceramica e lavorate. L'elemento resistivo viene quindi serigrafato e lo strato di passivazione viene aggiunto. La resistenza è regolata in base alla tolleranza tramite laser. La piastrella prescritta è frammentata in strisce, la placcatura terminale è lavorata e le strisce sono frammentate in componenti individuali. La terminazione finale è realizzata mediante elettroplaccatura

Domande frequenti (FAQ)

Che cosa s'intende con MSL? (Livello di sensibilità all'umidità)

Il livello di sensibilità all'umidità si riferisce alle precauzioni di manipolazione e imballaggio sui semiconduttori e sui componenti passivi.

Livello di sensibilità all'umidità: Livello 2 (1 anno< +30/60%)

Consigli Per La Gestione

Durante la saldatura a flusso - la larghezza del terreno deve essere inferiore alla larghezza Del Resistore a chip per controllare correttamente l'applicazione della saldatura. In genere, la larghezza del terreno può essere la larghezza Del Resistore a chip (W) x da 0,7 a 0,8. Quando si esegue la saldatura a riflusso, è possibile regolare la quantità di applicazione della saldatura. Quindi la larghezza del terreno può essere impostata su W x 1,0 a 1,3.
