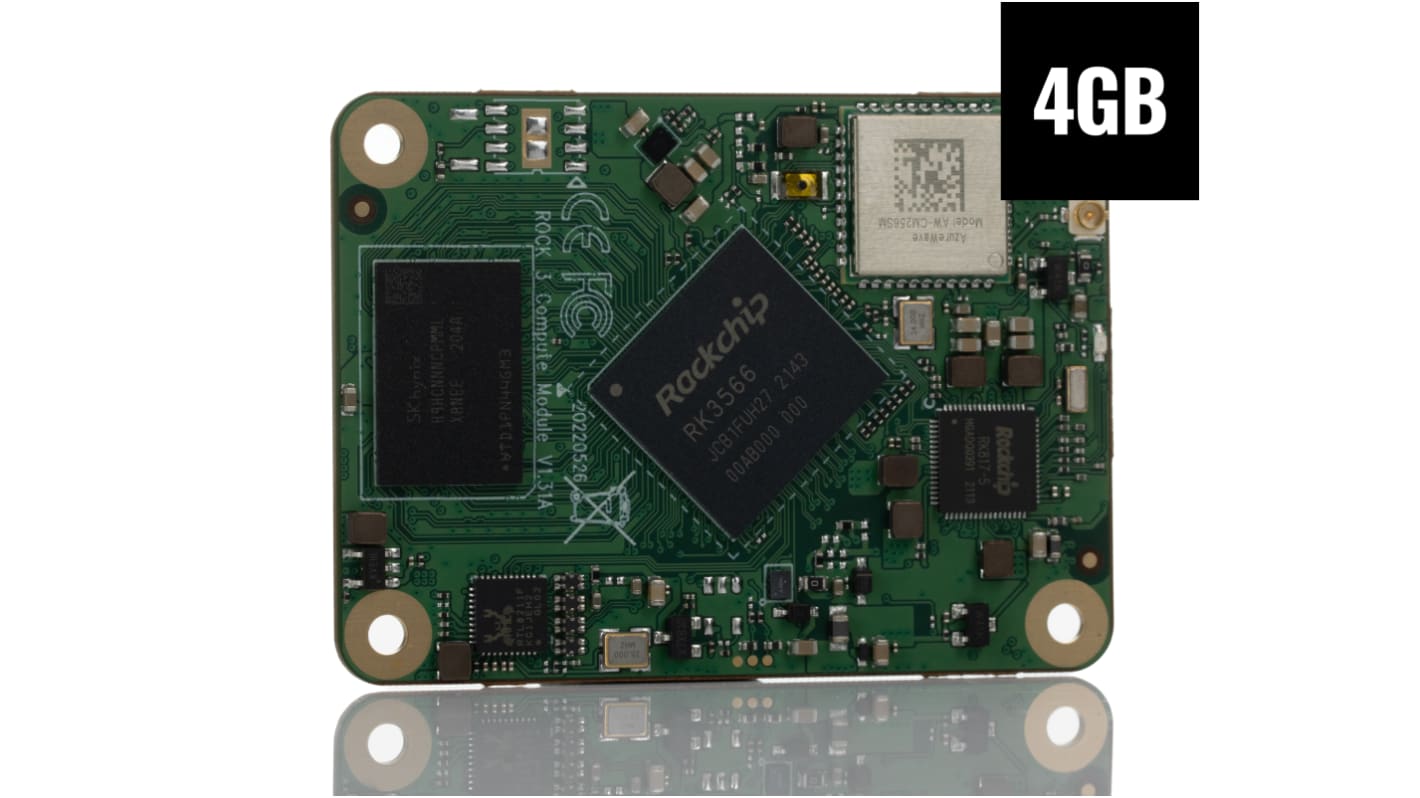

ROCK 3 Compute Module (CM3) è un incredibile System on Module (SoM) basato su un potente System on Chip (SoC) Rockchip RK3566, in grado di potenziare le tue applicazioni di progettazione e di ampliarne le capacità. Il ROCK CM3 è dotato di 4 GB di RAM LPDDR4, CPU Arm® Cortex®-A55 quad-core, GPU Arm Mali™-G52-2EE, memoria DRAM, memoria flash eMMC da 32 GB e connettività wireless, tra cui WiFi 5 e Bluetooth® 5.0. Grazie alle numerose ed eccezionali caratteristiche racchiuse in una scheda compatta di soli 55 mm x 40 mm, questo modulo di calcolo può essere facilmente integrato in diversi progetti multimediali e industriali. Sviluppato da OKdo Technology in collaborazione con Radxa, il CM3 offre una soluzione economica per diverse applicazioni embedded, ampliando incredibilmente le capacità del tuo progetto.

SoC Rockchip RK3566 Quad Core a 64 bit a basso consumo fino a 2,0 GHz

CPU: Quad-core Arm® Cortex®-A55 (ARMv8) a 64 bit a 2,0 GHz

GPU: Arm Mali™-G52-2EE, OpenGL® ES1.1/2.0/3.0/3.1/3.2, Vulkan® 1.1, OpenCL™ 2.1

NPU: 1 TOPs@INT8, supporto INT8, INT16, FP16, BFP16, supporto di framework di deep learning come TensorFlow, Caffe, Tflite, Pytorch, Onnx, Android™ NN, ecc.

RAM: LPDDR4 4 GB

Memoria: DDR4/3/3L/LPDDR4/4X/3 32 bit e supporto eMMC 5.1 e SFC

Display: display engine singolo, HDMI2.0, eDP 1.3, doppio MIPI-DSI, combo con LVDS singolo, 24 bit RGB/BT1120 e interfaccia EBC

Multimedia: decoder video 4K H.265/H.264/VP9 e encoder video 1080p@60fps H.264/H.265

Ingresso video: 8M Pixel ISP e 1 x 4 corsie o 2 x 2 corsie MIPI CSI-2 e interfaccia DVP

Interfaccia audio: I2S0/I2S1 con 8 canali, IS2/I2S3 con 2 canali, SPDIF0, PDM0 con 8 canali, TDM con 8 canali e Voice Activity Detection (VAD).

Interfaccia ad alta velocità: un host USB 3.0, due SATA 3.0, un PCIE 2.1, due corsie SerDes (serialiser/deserialiser), doppio host USB 2.0 e un OTG USB 2.0 e una singola interfaccia RGMII

Sicurezza: estensione di sicurezza Arm TrustZone®, Secure Video Path, Secure JTAG per il debug, Secure boot, OTP e Crypto (AES/TDES/SM4/SM3/SHA256/SHA512/RSA)

Requisiti di alimentazione: l'alimentazione in ingresso al SoM è di 5 V CC a 5 A.

Wireless LAN 802.11 b/g/n/ac (Wi-Fi 5) 

Bluetooth 5.0 con BLE

8 x I2C

4 x SPI

8 x UART

9 x PWM

50 x GPIO

2 x ADC

1 x Gigabit Ethernet PHY 

Supporto PDM con array di microfoni 

I2S

2 x SATA

1 x PCIe 2.0, 1 host a corsia (5 Gbps)

1 x USB 2.0

1 x USB 2.0 OTG

1 x USB 3.0 (5 Gbps)

1 x SDIO 3.0

1 x HDMI fino a 4K x 2k a 60 Hz

1 x eDP a quattro corsie (2,7 Gbps per corsia) 

2 x MIPI DSI a 1,6 Gbps per corsia

2 x MIPI CSI

1 x MIPI CSI a 2 corsie camera port 

1 x MIPI CSI a 4 corsie  camera port

1 x LVDS combo a quattro corsie, mux con MIPI DSIO

eMMC: 32 GB

3 x connettore B2B a 100 pin con passo di 0,4 mm

Supporto Linux Debian/Ubuntu 

Supporto Android 11
