- Codice RS:
- 905-5295
- Codice costruttore:
- MP37CA00
- Costruttore:
- Red Lion
Visualizza Sensori motion control
14 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Prezzo per Unità
€ 89,11
(IVA esclusa)
€ 108,71
(IVA inclusa)
Unità | Per unità |
1 - 4 | € 89,11 |
5 - 9 | € 84,65 |
10 + | € 80,20 |
- Codice RS:
- 905-5295
- Codice costruttore:
- MP37CA00
- Costruttore:
- Red Lion
Normative
- Paese di origine:
- US
Dettagli prodotto

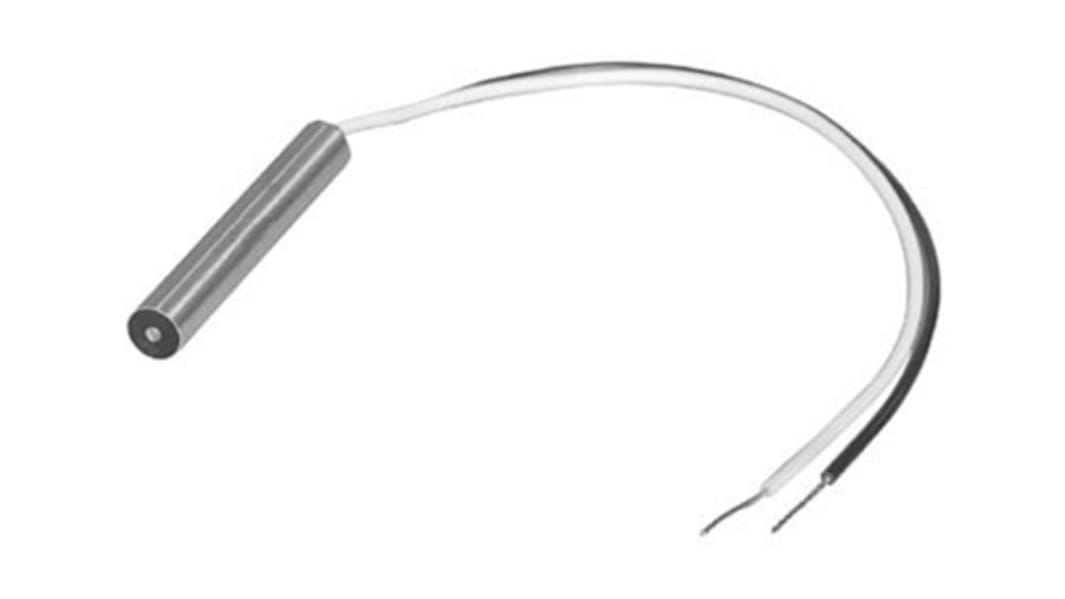

Pick-up magnetici
Un pick-up magnetico è costituito da un magnete permanente, un'espansione polare e una bobina di rilevamento incapsulati in un contenitore cilindrico. Un oggetto di ferro, acciaio, o altro materiale magnetico, passando vicino all'espansione polare provoca una distorsione del campo di flusso magnetico che passa attraverso la bobina di rilevamento e il polo, generando a sua volta un segnale di tensione. L'ampiezza della tensione del segnale dipende dalla dimensione relativa dell'obiettivo magnetico, dalla sua velocità di avvicinamento e da quanto si avvicina. La polarità del segnale dipende dall'avvicinamento o allontanamento dell'obiettivo dall'espansione polare.
I pick-up magnetici sono più frequentemente utilizzati per rilevare il passaggio dei denti su un ingranaggio, un pignone o un nastro di distribuzione, teste di bulloni, cave per linguette o altri obiettivi mobili montati su macchine. Gli obiettivi tipici e le forme d'onda di segnale derivanti sono riportati nella scheda tecnica. La scelta di un pick-up magnetico è una questione di abbinamento fra un pick-up e un ingranaggio (o altro obiettivo), per fornire un segnale di ingresso sufficiente a un tachimetro, un interruttore di velocità, o un altro dispositivo per il funzionamento alla velocità minima richiesta. L'uscita circuito aperto di un pick-up magnetico è direttamente proporzionale alla velocità e, una volta raggiunte le condizioni di velocità di funzionamento minime, il segnale in eccesso sarà comunque disponibile a velocità più elevate.
I pick-up magnetici sono più frequentemente utilizzati per rilevare il passaggio dei denti su un ingranaggio, un pignone o un nastro di distribuzione, teste di bulloni, cave per linguette o altri obiettivi mobili montati su macchine. Gli obiettivi tipici e le forme d'onda di segnale derivanti sono riportati nella scheda tecnica. La scelta di un pick-up magnetico è una questione di abbinamento fra un pick-up e un ingranaggio (o altro obiettivo), per fornire un segnale di ingresso sufficiente a un tachimetro, un interruttore di velocità, o un altro dispositivo per il funzionamento alla velocità minima richiesta. L'uscita circuito aperto di un pick-up magnetico è direttamente proporzionale alla velocità e, una volta raggiunte le condizioni di velocità di funzionamento minime, il segnale in eccesso sarà comunque disponibile a velocità più elevate.
Generazione automatica
Non è necessaria alcuna alimentazione esterna
Ampia gamma di temperature d'esercizio
Epossidico incapsulato
Meccanismo resistente
Resistente a polvere, olio e acqua
Nessuna manutenzione richiesta
Connettore M12 (in base al modello)
Per l'uso con interruttori di velocità, tachimetri digitali, convertitori di frequenza-c.c.
Non è necessaria alcuna alimentazione esterna
Ampia gamma di temperature d'esercizio
Epossidico incapsulato
Meccanismo resistente
Resistente a polvere, olio e acqua
Nessuna manutenzione richiesta
Connettore M12 (in base al modello)
Per l'uso con interruttori di velocità, tachimetri digitali, convertitori di frequenza-c.c.
I pick-up magnetici sono generatori di impulsi semplici e affidabili
Nota
I pick-up magnetici vengono utilizzati principalmente per i tachimetri e per altre funzioni relative alla velocità. Non sono normalmente utilizzati per il conteggio poiché a basse velocità si verifica la perdita dei conteggi. Pertanto, i contatori non sono progettati per accettare uscite direttamente da pick-up magnetici di tipo convenzionale. In applicazioni speciali in cui il conteggio si verifica solo a velocità di esercizio o in cui la perdita dei conteggi a bassa velocità è accettabile, è possibile utilizzare un modello ASTC o in alternativa un altro tipo di sensore.
Red Lion
Specifiche
Attributo | Valore |
Tensione di alimentazione | 1 V |
Tipo di montaggio | Filettato |
