Rohde & Schwarz per Oscilloscopio digitale RTB2000
- Codice RS:
- 143-9334
- Codice costruttore:
- RTB-B1
- Costruttore:
- Rohde & Schwarz
Prodotto discontinuato
- Codice RS:
- 143-9334
- Codice costruttore:
- RTB-B1
- Costruttore:
- Rohde & Schwarz
- Paese di origine:
- CZ
Oscilloscopi digitali RTB2000 Rohde & Schwarz
Gli oscilloscopi digitali serie RTB2000 Rohde & Schwarz offrono la potenza del dieci: ADC a 10 bit, memoria con 10 Msample e touchscreen a colori da 10,1 pollici. Queste caratteristiche combinate con il funzionamento intelligente rendono gli utensili della serie R&S®RTB2000 la soluzione perfetta per i laboratori universitari, per la risoluzione dei problemi della progettazione integrata durante lo sviluppo e per i reparti di produzione e di assistenza.
Gli oscilloscopi di questa serie offrono il display touchscreen capacitivo più grande (10,1 pollici) con la risoluzione più alta (1280 x 800 pixel) nella sua categoria. Il touchscreen consente di navigare rapidamente nei menu a comparsa, regolare facilmente la scalatura, zoomare, spostare le posizioni della forma d'onda e persino inserire annotazioni nell’immagine visualizzare e acquisire screenshot. Funziona come il touchscreen dello smartphone.

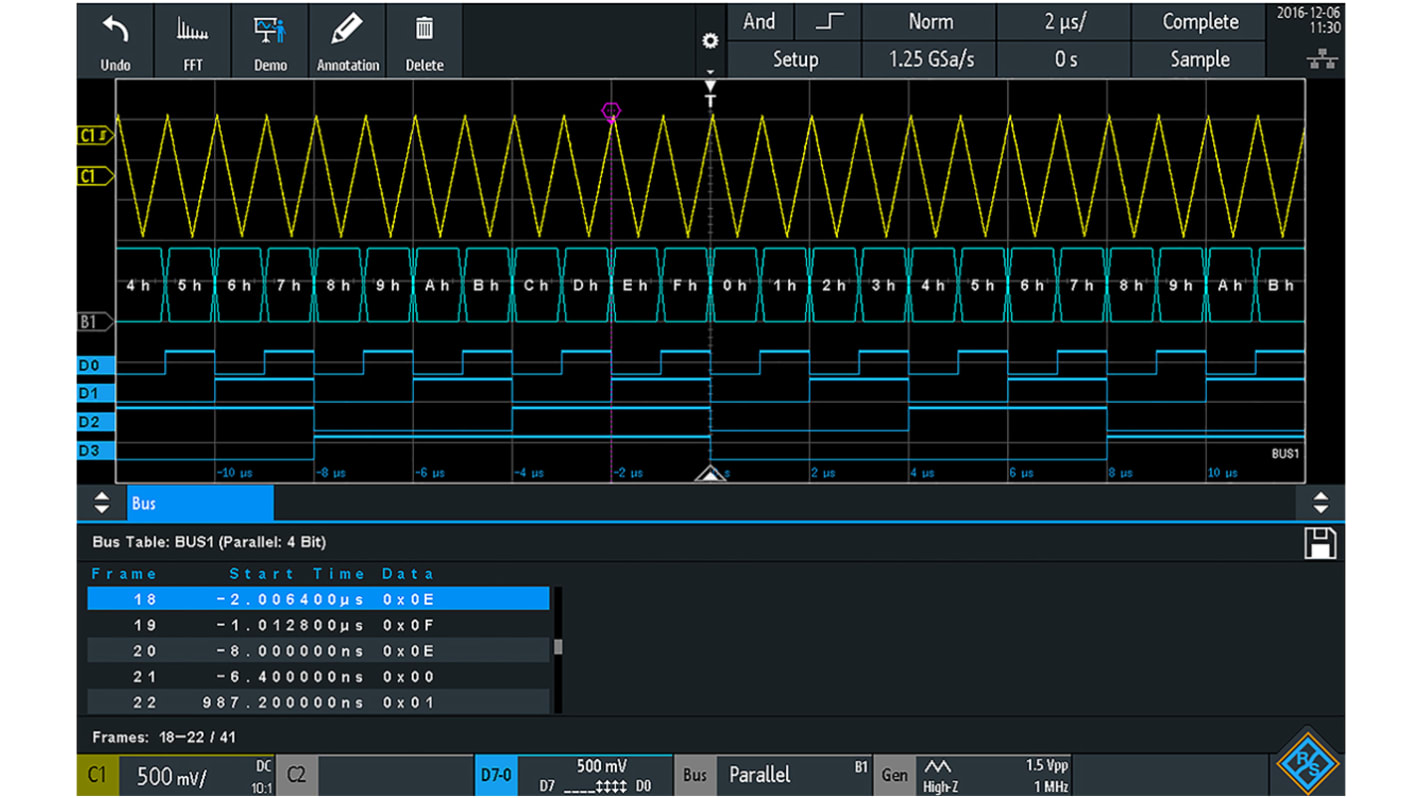

La serie R&S®RTB2000 offre agli utenti molto più di un oscilloscopio. Include anche un analizzatore logico, un analizzatore di protocollo, un generatore di forme d'onda e pattern e un voltmetro digitale. Sono integrate anche modalità di funzionamento dedicate per l'analisi della frequenza, i test con maschera e lunghe acquisizioni dati. Il debug di tutti i tipi di sistemi elettronici è semplice ed efficiente.
Caratteristiche
Risoluzione verticale a 10 bit
1 mV/div: larghezza di banda completa per la misurazione e bassa rumorosità
10 Msample standard e 20 Msample interlacciati
Memoria segmentata: 160 Msample con cronologia
Touchscreen capacitivo ad alta risoluzione da 10,1 pollici con supporto dei gesti
Funzione di annotazione sullo schermo con un dito con acquisizione screenshot
Accesso veloce ai principali utensili
La modalità didattica disattiva le funzioni automatiche per un maggiore controllo manuale
Supporto multilingue
1 mV/div: larghezza di banda completa per la misurazione e bassa rumorosità
10 Msample standard e 20 Msample interlacciati
Memoria segmentata: 160 Msample con cronologia
Touchscreen capacitivo ad alta risoluzione da 10,1 pollici con supporto dei gesti
Funzione di annotazione sullo schermo con un dito con acquisizione screenshot
Accesso veloce ai principali utensili
La modalità didattica disattiva le funzioni automatiche per un maggiore controllo manuale
Supporto multilingue
Opzione di funzionamento a segnale misto (in base al modello, qualsiasi oscilloscopio può essere aggiornato a MSO con l'opzione RTB-B1 MSO (RS 143-9334)
A scelta per l'oscilloscopio:
143-9311 RTB2002, 70 MHz, 2 canali
143-9312 RTB2002, 70 MHz, 2 canali, MSO
143-9313 RTB2004, 70 MHz, 4 canali
143-9315 RTB2004, 70 MHz, 4 canali, MSO
143-9316 RTB2002, 100 MHz, 2 canali
143-9317 RTB2004, 100 MHz, 2 canali, MSO
143-9318 RTB2004, 100 MHz, 4 canali
143-9319 RTB2004,100 MHz, 4 canali, MSO
143-9321 RTB2002, 200 MHz, 2 canali
143-9322 RTB2002, 200 MHz, 2 canali, MSO
143-9323 RTB2004, 200 MHz, 4 canali
143-9324 RTB2004, 200 MHz, 4 canali, MSO
143-9325 RTB2002, 300 MHz, 2 canali
143-9326 RTB2002, 300 MHz, 2 canali, MSO
143-9327 RTB2004, 300 MHz, 4 canali
143-9328 RTB2004, 300 MHz, 4 canali, MSO
Potenziale di crescita
Gli oscilloscopi Rohde & Schwarz RTB2000 possono essere adattati dall'installazione degli aggiornamenti software. Questi aggiornamenti si applicano all'attivazione e alla decodifica dei protocolli seriali e alla modalità di cronologia e memoria segmentata. Il generatore di forme d'onda e di pattern e le funzionalità MSO (in base al modello, vedere di seguito) sono incorporate e devono solo essere attivate. La larghezza di banda può essere aggiornata fino a 300 MHz rendendo molto semplice il retrofit.
Aggiornamenti della larghezza di banda:
143-9336 RTB-B221 Aggiornamento a 100 MHz per RTB2002
143-9337 RTB-B222 Aggiornamento a 200 MHz per RTB2002
143-9338 RTB-B223 Aggiornamento a 300 MHz per RTB2002
143-9339 RTB-B241 Aggiornamento a 100 MHz per RTB2004
143-9340 RTB-B242 Aggiornamento a 200 MHz per RTB2004
143-9341 RTB-B243 Aggiornamento a 300 MHz per RTB2004
Attivazione e decodifica
Cronologia e memoria segmentata
143-9332 cronologia e memoria segmentata RTB-K15
Pacchetto opzioni software
143-9333 RTB-PK1 Pacchetto opzioni software
Opzione a segnale misto
143-9334 RTB-B1 opzione a segnale misto
Generatore di funzioni
143-9335 RTB-B6 Generatore di funzioni
Coperchio anteriore e custodia per il trasporto
Oscilloscopi digitali serie RTB2000 Rohde & Schwarz
Attributo | Valore |
|---|---|
| Per l'uso con | Oscilloscopio digitale RTB2000 |
