- Codice RS:
- 156-8585
- Codice costruttore:
- P5100A
- Costruttore:
- Tektronix
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 02/07/2024.
Aggiunto
Prezzo per Unità
863,00 €
(IVA esclusa)
1.052,86 €
(IVA inclusa)
Unità | Per unità |
1 + | 863,00 € |
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
- Codice RS:
- 156-8585
- Codice costruttore:
- P5100A
- Costruttore:
- Tektronix
Documentazione Tecnica
Normative
Esente
- Paese di origine:
- US
Dettagli prodotto
Sonde Tektronix

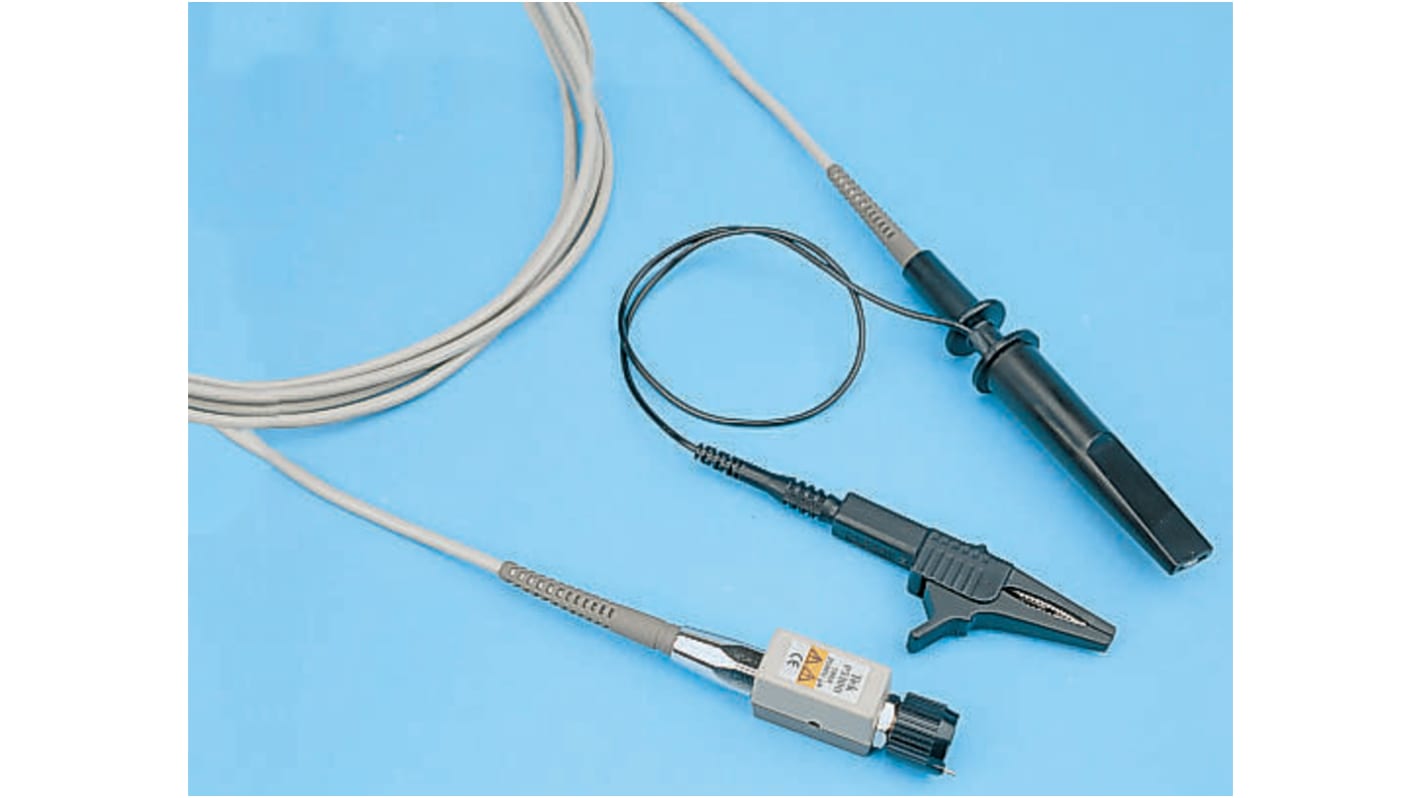

La sonda ad alta tensione per oscilloscopio Tektronix ha una bassa capacità di ingresso progettata per applicazioni a frequenza più elevata. Questa sonda può essere compensata per adattarsi a plug-in e oscilloscopi con capacità di ingresso nominale da 7pF a 30pF. Una vasta gamma di accessori avvitabili fornisce un facile collegamento al dispositivo sottoposto a test.
Fornito con:
Set di siglacavi
Clip a coccodrillo
Attrezzo di regolazione
Puntale a gancio (piccolo)
Puntale a gancio (grande)
cavo di massa 18in
cavo di massa 6in
Manuale di istruzioni
Fornito con:
Set di siglacavi
Clip a coccodrillo
Attrezzo di regolazione
Puntale a gancio (piccolo)
Puntale a gancio (grande)
cavo di massa 18in
cavo di massa 6in
Manuale di istruzioni
Caratteristiche e vantaggi
La larghezza di banda è da c.c. a 500MHz
Il rapporto di attenuazione è 1:100
L'impedenza di ingresso è di 40 Mohml2,5pF
Il tempo di salita< è 700ps
La tensione massima di ingresso in modalità comune è ±1KV
La tensione di ingresso massima in c.c. o RMS è 2,5 kVpicco 1000VRMS Cat II
Ampia gamma di compensazione (da 7pF a 30pF)
Il rapporto di attenuazione è 1:100
L'impedenza di ingresso è di 40 Mohml2,5pF
Il tempo di salita< è 700ps
La tensione massima di ingresso in modalità comune è ±1KV
La tensione di ingresso massima in c.c. o RMS è 2,5 kVpicco 1000VRMS Cat II
Ampia gamma di compensazione (da 7pF a 30pF)
Applications
Design dell'alimentatore
Progettare l'azionamento del motore
Zavorra elettronica
Power Semiconductors
Controllo della modalità di commutazione
Sistemi UPS
Convertitori di potenza
Progettare l'azionamento del motore
Zavorra elettronica
Power Semiconductors
Controllo della modalità di commutazione
Sistemi UPS
Convertitori di potenza
Certificazioni
UL3111-1
EN61010-1
IEC61010-2-031
CSA1010.1
CSA1010.2.031
CAT II 1000VAC
EN61010-1
IEC61010-2-031
CSA1010.1
CSA1010.2.031
CAT II 1000VAC
Specifiche
Attributo | Valore |
---|---|
Tipo di sonda | Alta tensione, passiva |
Attenuazione | 100x |
Larghezza di banda | 500MHz |
Massima tensione di modo comune in ingresso | 2.5kV cc |
Modello p | P5100 |
Livello categoria di sicurezza | CAT II |
Tensione categoria di sicurezza | 1000V ca |
Categoria di sicurezza | CAT II 1000 V ac |
Tempo di salita | 700ps |
