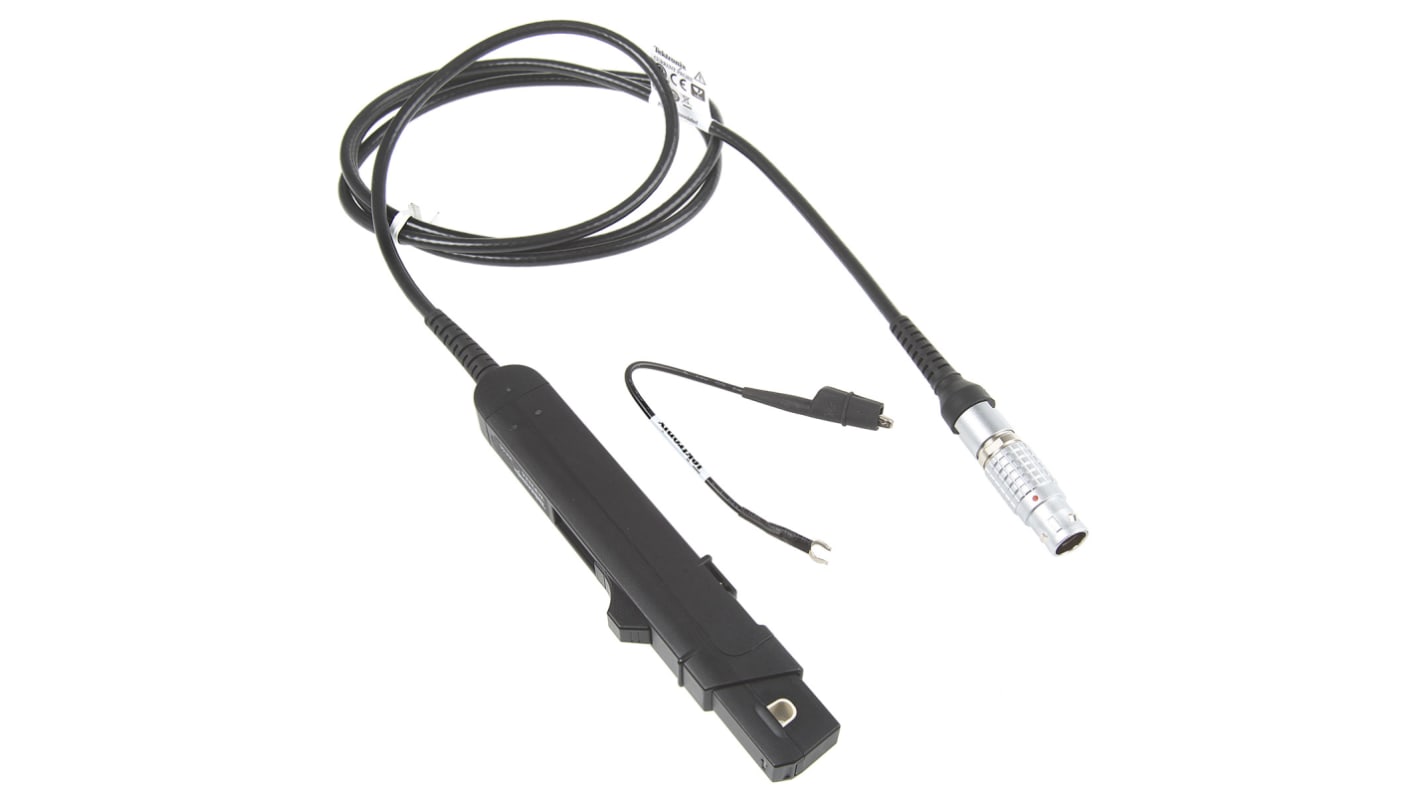

Sonda per oscilloscopio Tektronix TCP312A, 100MHz, Cert. LAT

La sonda per oscilloscopio Tektronix TCP312A offre capacità di misurazione continua della corrente CC di 30 A. L'amplificatore, se utilizzato, offre un'ampia gamma di capacità di misurazione della corrente e copre il divario tra le misurazioni dei milliampere a basso livello e i livelli di corrente molto elevati. La lettura di magnitudo e ampere sullo schermo dell'oscilloscopio riduce gli errori di misurazione senza più dover fare calcoli a mano.
Nota:
richiede l'amplificatore TCPA300, disponibile separatamente (RS 764-4391)

Larghezza di banda da CC a 100 MHz
La più bassa corrente misurabile è 1 mA
Accoppiamento di ingresso CA/CC
L'impedenza di inserzione è di 0,7 ohm a 100 MHz
Tempo di salita ≤ 3,5 ns
Errore di guadagno CC tipicamente inferiore all'1%
La tensione massima del filo isolato è di 150 V CAT II e 300 V CAT II
La bassa impedenza di inserzione riduce il carico del dispositivo sotto test
La struttura split-core consente una facile connessione al circuito
Gli indicatori di stato mostrano visivamente lo stato di funzionamento e segnalano potenziali condizioni di errore: degauss, sonda aperta, sovraccarico, non terminato in 50 ohm
La bassa deriva CC e il rumore consentono di migliorare le misurazioni della corrente a basso livello
Dimensioni (L x L x A): 200 x 60 x 32 mm

Le sonde di corrente vengono utilizzate per determinare la quantità di energia utilizzata da un circuito e la misurano stringendosi attorno a un conduttore che trasporta corrente. Possono essere utilizzati in:
Soluzioni di analisi e sviluppo per progettisti
Installatori e personale di assistenza nelle telecomunicazioni e nella comunicazione dati
Computer
Ambienti di elettronica di potenza per semiconduttori

Approvazione UL61010-2-032
Approvazione UL61010-1
CERTIFICAZIONE CAN/CSA C22.2 n. 61010-1
CERTIFICAZIONE CAN/CSA C22.2 n. 61010-2-032
EN61010-1
EN61010-2-032
CAT II 150V
CAT II 300V

Cavo di terra della sonda
Foglio di istruzioni
Certificato di calibrazione tracciabile
