Sonda per oscilloscopio Teledyne LeCroy ZD200, 200MHz, attenuazione 1:1
- Codice RS:
- 738-9353
- Codice costruttore:
- ZD200
- Costruttore:
- Teledyne LeCroy
Prodotto discontinuato
Alternativa
Prodotto al momento non disponibile. Ti suggeriamo la seguente alternativa.
- Codice RS:
- 738-9353
- Codice costruttore:
- ZD200
- Costruttore:
- Teledyne LeCroy
Documentazione Tecnica
Normative
Esente
- Paese di origine:
- US
Dettagli prodotto
Sonde Teledyne LeCroy
La sonda per oscilloscopio Teledyne LeCroy offre un'ampia gamma dinamica di ±20V e una gamma di modalità comune di ±60V per consentire un'ampia gamma di applicazioni. La sensibilità e l'offset della sonda sono ottimizzati automaticamente in base alle impostazioni del guadagno dell'oscilloscopio, in modo che il controllo sia trasparente per l'utente. Se utilizzato con un oscilloscopio digitale LeCroy, non è necessario alcun alimentatore esterno. Le sonde differenziali misurano la differenza di tensione di un punto di prova con un altro punto di prova.

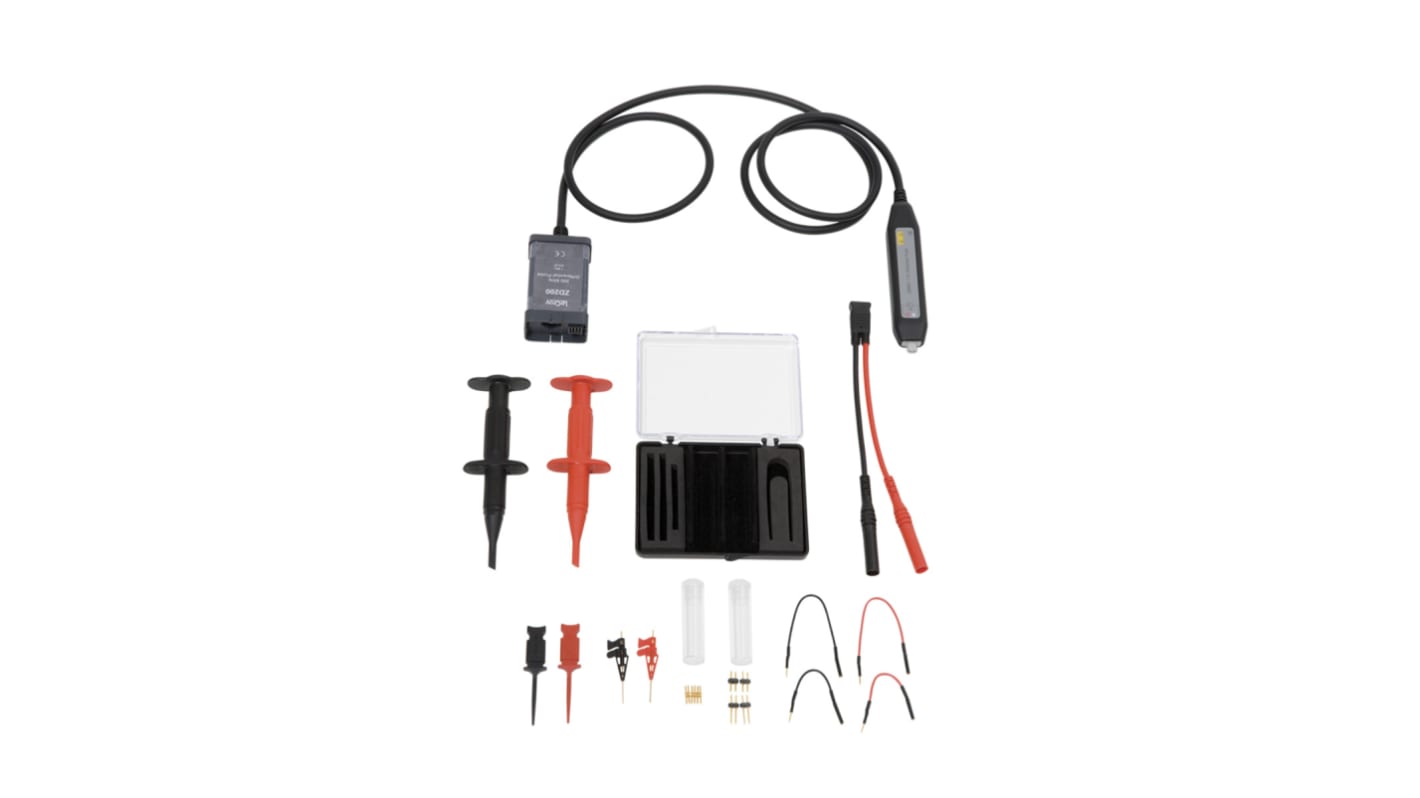

Fornito con:
Puntali e puntali adatti
Manuale di istruzioni
Certificato di taratura
Fornito con:
Set di derivazioni Y.
punta diritta 6x
clip a gancio 2x
Clip micro IC 2x
2x MICROGRABBER
cavo di prolunga 2x (5cm)
cavo di prolunga 2x (10cm)
set di pin doppi 2x (12,8 mm)
set di pin doppi 2x (16,8 mm)
Manuale di istruzioni
Certificato di taratura
Fornito con:
Puntali e puntali adatti
Manuale di istruzioni
Certificato di taratura
Fornito con:
Set di derivazioni Y.
punta diritta 6x
clip a gancio 2x
Clip micro IC 2x
2x MICROGRABBER
cavo di prolunga 2x (5cm)
cavo di prolunga 2x (10cm)
set di pin doppi 2x (12,8 mm)
set di pin doppi 2x (16,8 mm)
Manuale di istruzioni
Certificato di taratura
Caratteristiche e vantaggi
La larghezza di banda è da c.c. a 200MHz
Il rapporto di attenuazione è 1:1
L'impedenza di ingresso è 1Mohmll 3,5 pF
Gamma differenziale di ingresso ±20V
La gamma di modalità comune è ±60V
CMRR (tipico) è 80dB a 60Hz e 50dB a 10MHz
Fornisce la migliore fedeltà del segnale e riduce al minimo il picco e altri effetti indesiderati spesso introdotti con punte e puntali della sonda
Kit di accessori completo composto da 3 set di pinze, un morsetto a coccodrillo, 2 set di puntali e 2 punte opzionali per il rilevamento di una vasta gamma di punti di prova
Tempo di maturazione 10–90% (tipico): 1,75 ns
Il rapporto di attenuazione è 1:1
L'impedenza di ingresso è 1Mohmll 3,5 pF
Gamma differenziale di ingresso ±20V
La gamma di modalità comune è ±60V
CMRR (tipico) è 80dB a 60Hz e 50dB a 10MHz
Fornisce la migliore fedeltà del segnale e riduce al minimo il picco e altri effetti indesiderati spesso introdotti con punte e puntali della sonda
Kit di accessori completo composto da 3 set di pinze, un morsetto a coccodrillo, 2 set di puntali e 2 punte opzionali per il rilevamento di una vasta gamma di punti di prova
Tempo di maturazione 10–90% (tipico): 1,75 ns
Applications
Sviluppo automobilistico
Analisi dei guasti
Analisi dei guasti
Specifiche
Attributo | Valore |
---|---|
Tipo di sonda | Attiva, differenziale |
Attenuazione | 1:1 |
Larghezza di banda | 200MHz |
Massima tensione di modo comune in ingresso | 60V |
Modello p | ZD200 |
Serie | ZD |
Tempo di salita | 1.75ns |
