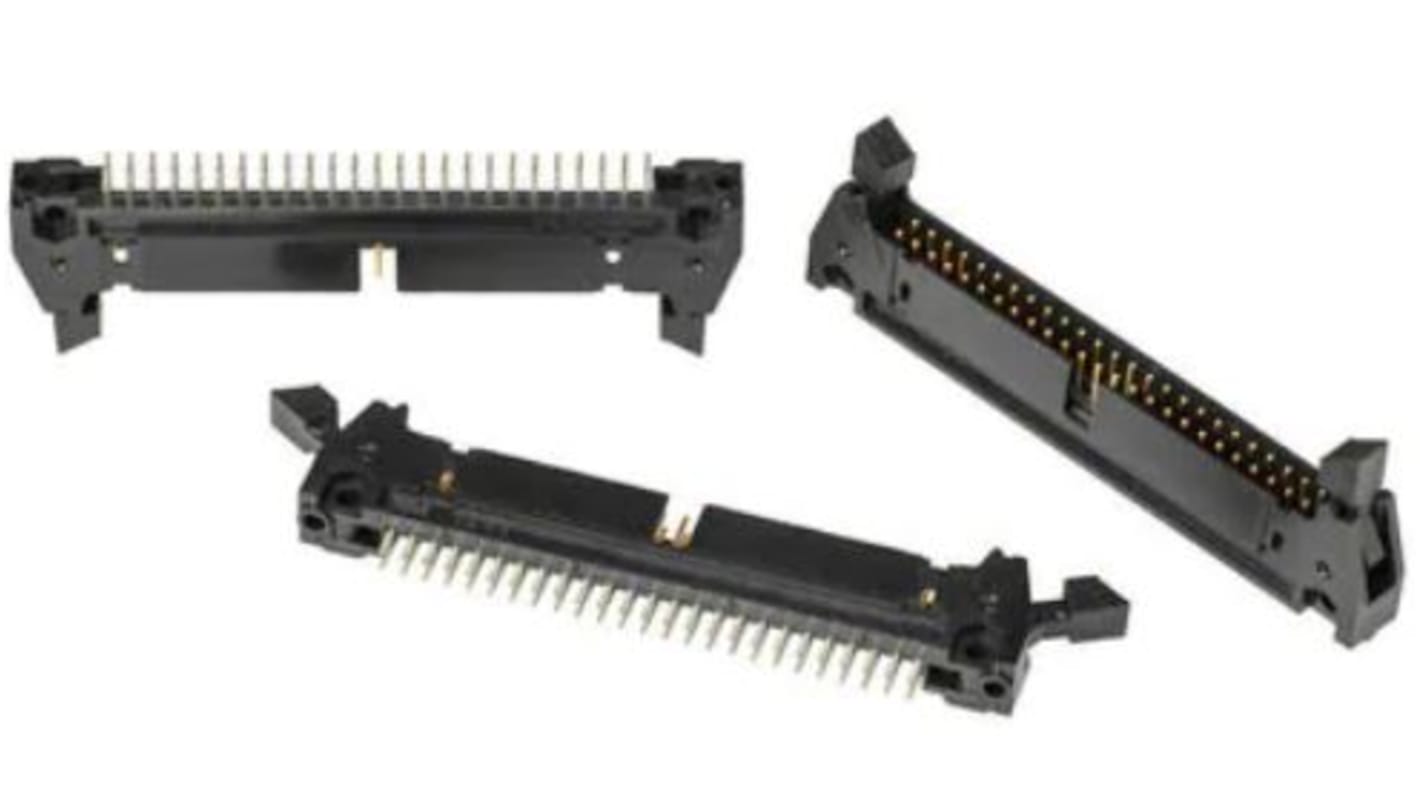

File di contatti PCB 3M, 64 vie, 2 file, passo 2.54mm

I connettori filo-scheda per montaggio a foro passante su circuito stampato serie 3M D3000 sono dotati di una doppia fila di pin quadrati in un passo da 2,54 x 2,54 mm. Questi connettori serie D3000 sono completamente schermati per proteggere i contatti da eventuali danni e sono dotati di fori di montaggio per un collegamento sicuro al circuito stampato.

Le levette di espulsione di questi connettori per circuito stampato serie D3000 forniscono un collegamento sicuro al connettore di accoppiamento e consentono una facile rimozione quando necessario. Il design delle levette di espulsione presenta dei pin rotondi per una maggiore ritenzione nelle applicazioni con forti vibrazioni e per evitare la rottura durante l'espulsione. Le levette di espulsione sono fornite con il connettore o devono essere acquistate separatamente. Questi connettori protetti per circuito stampato serie D3000 incorporano una foratura nell'alloggiamento per accogliere i connettori di accoppiamento con polarizzazione su piazzola centrale. Sono anche previsti ulteriori slot di polarizzazione per consentire un rapido collegamento e ridurre al minimo il disallineamento. È anche possibile ottenere una polarizzazione per applicazioni militari mediante l'uso di una chiave di polarizzazione (codice 3M N3518).

Questi connettori sono disponibili in versioni con alloggiamenti in materiale termoplastico PCT per alte temperature che ne garantiscono l'idoneità a processi di saldatura senza piombo fino a 260 °C (JEDEC J-STD-020C). Disponibili per il montaggio verticale o ad angolo retto e con vari numeri di contatti, questi connettori serie D3000 offrono una soluzione versatile per le proprie esigenze di collegamento filo-scheda.

• 4 protezioni delle pareti per la protezione dei contatti
Polarizzazione su piazzola centrale •
• polarizzazione militare possibile utilizzando la chiave di polarizzazione N3518

I codici con prefisso "N" sono dotati di alloggiamenti in PCT per alte temperature •

• i dispositivi di chiusura dell'estrattore sono disponibili separatamente, vedere il codice 827-3562

I connettori IDC sono adatti per l'uso in applicazioni in un'ampia gamma di mercati. Questi mercati includono i settori industriale, della strumentazione, medico, consumer, delle comunicazioni e dei dati.

3M sono un nome affidabile nel campo dell'informatica e della connessione elettronica. Combinato con l'eccellente servizio clienti di RS Components, 3M offre una gamma di soluzioni di connettività specialistiche per una varietà di settori e applicazioni.

Stanco di fare carichi di singole connessioni elettriche? Utilizzare questo connettore per circuito stampato di 3M. L'unità elegante consente di cablare rapidamente fino a 64 conduttori utilizzando un singolo terminale in modo da velocizzare le attività filo-scheda. Poiché è completamente protetto, i contatti sono protetti contro i danni. Una funzione di bloccaggio ed espulsione aiuta l'accoppiamento sicuro rendendo la rimozione per la manutenzione una scanalatura. Questo connettore viene fornito con fori di montaggio preforati, in modo da ottenere un collegamento sicuro a un circuito stampato.

• Conforme agli standard di infiammabilità UL 94V-0, il che significa che è improbabile che contribuisca a un incendio
• I contatti in lega di rame resistenti alla corrosione sono compatibili con gli ambienti umidi
• Isolato per proteggere dalle scosse elettriche

• Sviluppo e progettazione dell'elettronica
• Automazione industriale
• Ingegneria elettrica

La polarizzazione centrale di questo connettore rende impossibile inserirlo nel modo sbagliato, in modo da non dover preoccuparsi di un accoppiamento difettoso.
