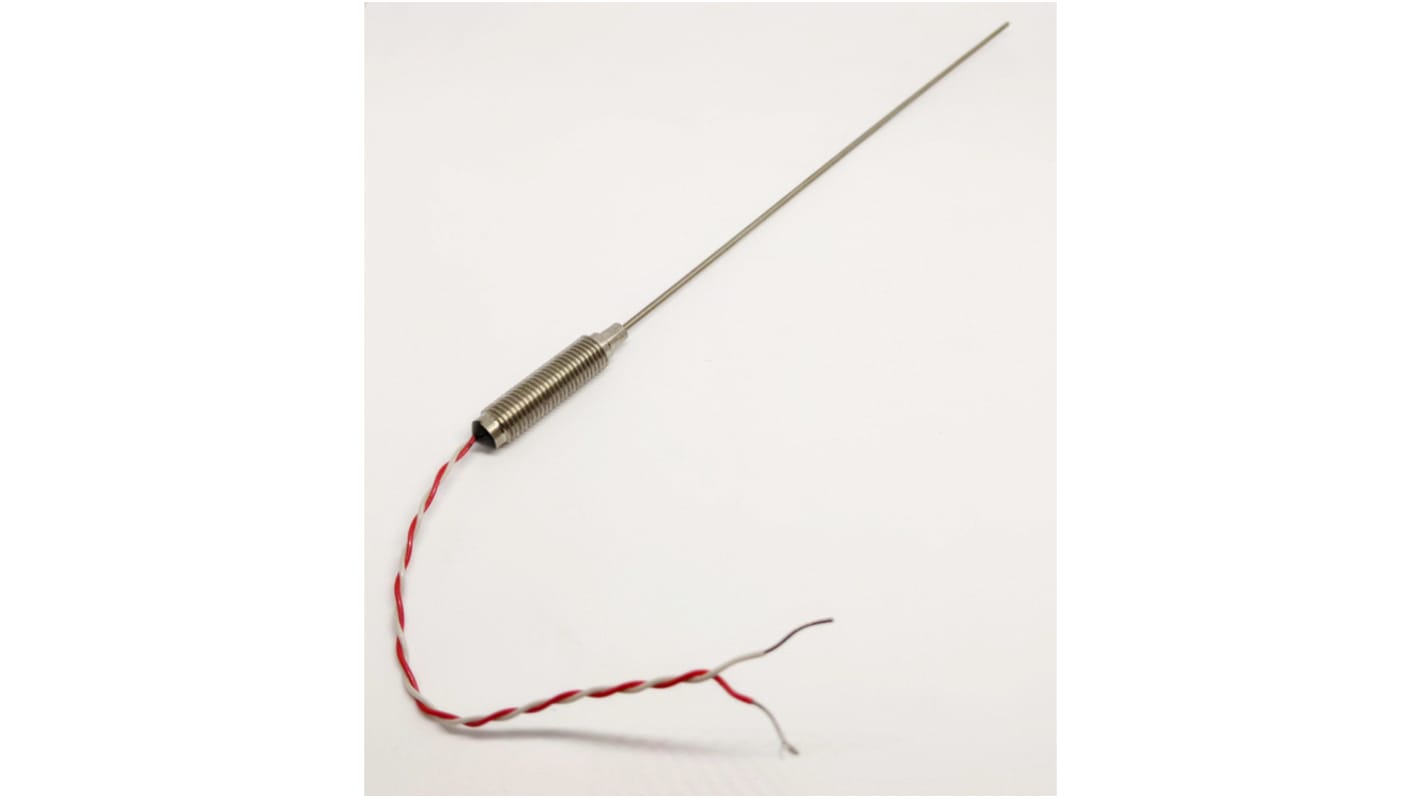

Termocoppia a isolamento minerale tipo K, Ø sonda 1mm, lungh. sonda 150mm, +750°C

Da RS PRO, una gamma di sonde termocoppia di tipo K. Queste sonde di temperatura a termocoppia hanno una struttura di guaina per sonda in acciaio inossidabile 310 flessibile a isolamento minerale che può essere piegata e sagomata per adattarsi a un'ampia gamma di applicazioni. La termocoppia ha un elemento singolo di giunzione a caldo isolata per una riduzione delle interferenze elettriche e una guarnizione del cilindro filettata a passo fine M8 x 1,00 mm con una temperatura nominale di 200 °C.

Una termocoppia è un sensore utilizzato per misurare la temperatura in un'ampia gamma di diversi processi ed è costituita da due conduttori realizzati in metalli diversi uniti insieme alle due estremità in modo da formare due giunzioni. La giunzione calda o di misurazione viene collegata al corpo la cui temperatura sta per essere misurata. La giunzione a freddo o giunzione di riferimento è collegata a un corpo di temperatura noto. Quando la giunzione di misurazione viene collocata su qualcosa di caldo si sviluppa una tensione o una differenza di potenziale tra questo e ha luogo la giunzione di riferimento. Questa tensione può quindi essere convertita in una misurazione della temperatura mediante tabelle di riferimento termocoppia. Questo processo è noto anche come effetto Seebeck.

Una giunzione isolata o senza messa a terra è quella nella quale i fili della termocoppia sono saldati insieme e sono completamente coperti ma sono isolati dalla guaina esterna di protezione, spesso utilizzando un isolamento minerale. Il vantaggio di ciò è che vi è una riduzione nelle interferenze elettriche e una lettura stabile.

L'isolamento minerale viene utilizzato per isolare i fili della termocoppia uno dall'altro e dalla guaina della sonda in metallo che li circonda. La guaina è riempita con una polvere di ossido di magnesio altamente compattata che impedisce ai conduttori di entrare in contatto l'uno con l'altro tranne che in corrispondenza della giunzione fissa. L'alta densità della polvere minerale permette alla termocoppia di avere una risposta rapida in quanto promuove un rapido trasferimento del calore tra il conduttore e la guaina. L'isolamento minerale aiuta anche a proteggere il filo della termocoppia da danni ambientali, tra cui la corrosione, previene le interferenze elettriche e consente al cavo di essere flessibile, mantenendo al contempo la sua resistenza meccanica.

Le termocoppie di tipo K sono il tipo più comune di termocoppia e sono entrambi precisi e flessibili con un'ampia gamma di temperature. Le applicazioni per queste sonde termocoppie di tipo K a isolamento minerale comprendono scambiatori di calore, centrali elettriche, forni per mattoni e cemento, forni di trattamento termico e di ricottura, termostati, termometri alimentari, diagnostica del veicolo e nei laboratori.
