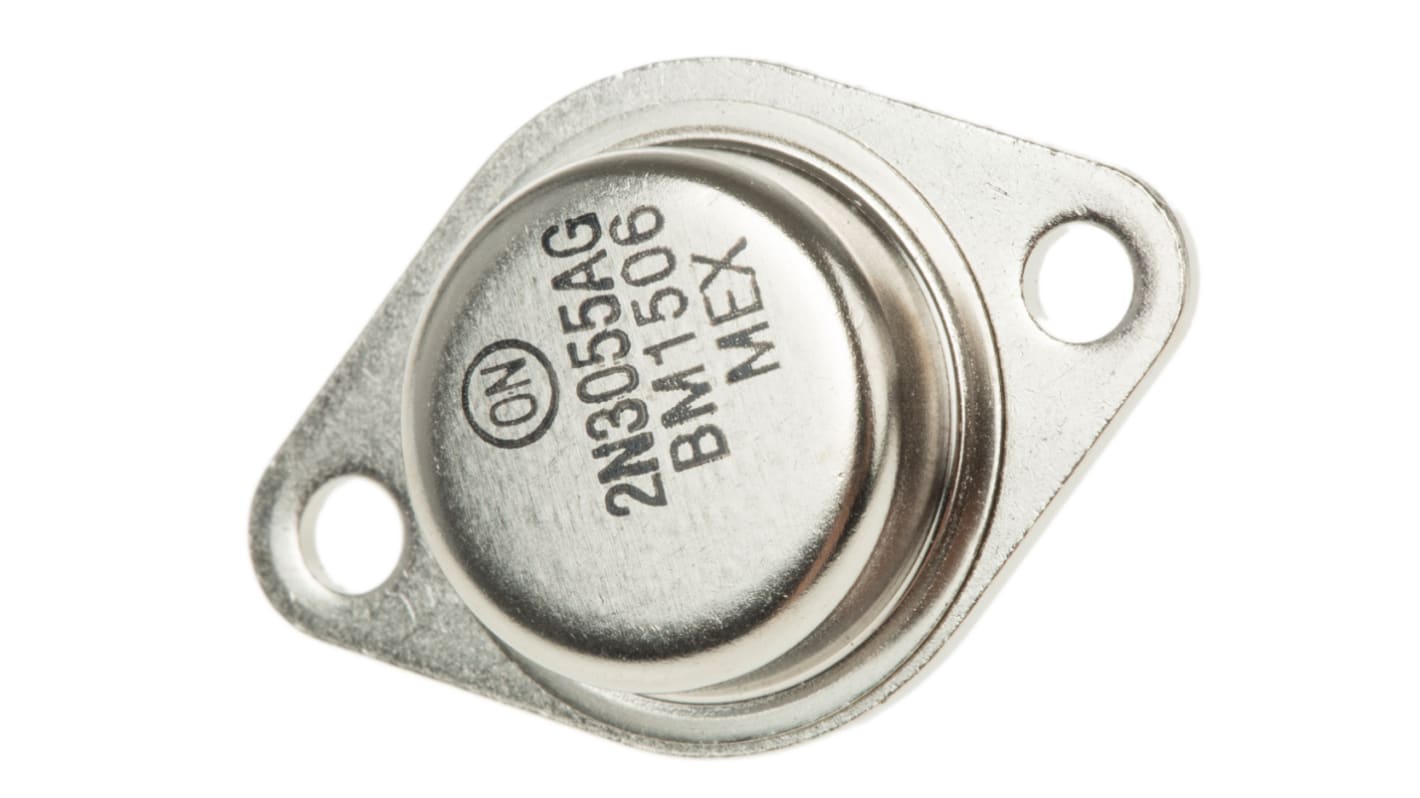

Transistor NPN onsemi, 2 Pin, TO-204, 15 A, 60 V, , Montaggio su foro
- Codice RS:
- 124-9936
- Codice costruttore:
- 2N3055AG
- Costruttore:
- onsemi
100 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità
4,06 €
(IVA esclusa)
4,95 €
(IVA inclusa)
| Unità | Per unità | Per Vassoio* |
| 100 + | 4,06 € | 406,00 € |
| *prezzo indicativo | ||
- Codice RS:
- 124-9936
- Codice costruttore:
- 2N3055AG
- Costruttore:
- onsemi
Documentazione Tecnica
Normative
- Paese di origine:
- MX
Dettagli prodotto
Transistor di potenza NPN, ON Semiconductor
Standard
I codici costruttore con prefisso NSV sono qualificati per l'uso automobilistico secondo lo standard AEC-Q101.
Il transistor bipolare on Semiconductor 2N3055AG 15A, 60V NPN. Proviene dalla serie Powerbase di transistor. Il modello 2N3055AG è progettato per l'audio ad alta potenza, il motore passo-passo e altre applicazioni lineari. Può essere utilizzato anche nei circuiti di commutazione di potenza, come i driver di relè, i driver di solenoide, i convertitori DC-DC o gli invertitori.
Il 2N3055AG è fornito in un contenitore TO-204 a 2 pin per il montaggio con foro passante.
• Area di lavoro ad alta sicurezza
• Elevato guadagno di corrente
• Bassa tensione di saturazione
Il 2N3055AG è fornito in un contenitore TO-204 a 2 pin per il montaggio con foro passante.
• Area di lavoro ad alta sicurezza
• Elevato guadagno di corrente
• Bassa tensione di saturazione
Specifiche
Attributo | Valore |
|---|---|
| Tipo transistor | NPN |
| Corrente c.c. massima collettore | 15 A |
| Tensione massima collettore emitter | 60 V |
| Tipo di package | TO-204 |
| Tipo di montaggio | Su foro |
| Dissipazione di potenza massima | 115 W |
| Guadagno minimo corrente c.c. | 10 |
| Configurazione transistor | Singolo |
| Tensione massima base del collettore | 100 V |
| Tensione massima base emitter | 7 V |
| Frequenza operativa massima | 1 MHz |
| Numero pin | 2 |
| Numero di elementi per chip | 1 |
| Dimensioni | 39.37 x 26.67 x 8.51mm |
| Massima temperatura operativa | +200 °C |
