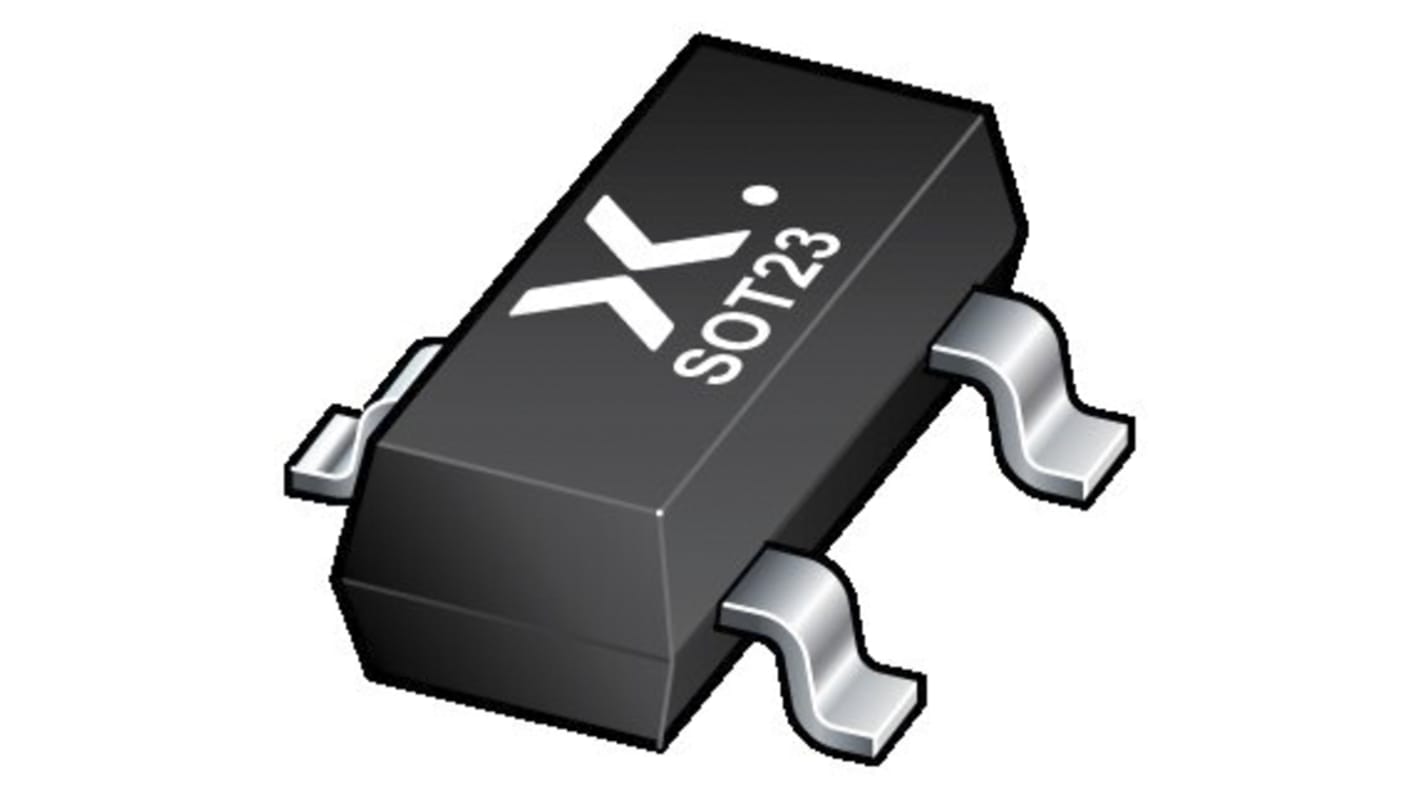

Transistor Nexperia PDTC114TT,215, 3 Pin NPN, SOT-23, 100 mA, 50 V, Superficie
- Codice RS:
- 182-1867
- Codice costruttore:
- PDTC114TT,215
- Costruttore:
- Nexperia
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 182-1867
- Codice costruttore:
- PDTC114TT,215
- Costruttore:
- Nexperia
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Nexperia | |
| Tipo prodotto | Transistor | |
| Corrente CC massima collettore Idc | 100mA | |
| Tensione massima emettitore del collettore Vceo | 50V | |
| Tipo di package | SOT-23 | |
| Tipo montaggio | Superficie | |
| Configurazione transistor | Singolo | |
| Tensione massima base del collettore VCBO | 50V | |
| Dissipazione di potenza massima Pd | 250mW | |
| Minima temperatura operativa | -65°C | |
| Tensione massima base emettitore VBEO | 5V | |
| Guadagno minimo di corrente CC hFE | 200 | |
| Polarità transistor | NPN | |
| Frequenza transizione massima ft | 1MHz | |
| Numero pin | 3 | |
| Temperatura massima di funzionamento | 150°C | |
| Lunghezza | 3mm | |
| Altezza | 1.1mm | |
| Larghezza | 1.4mm | |
| Standard/Approvazioni | RoHS | |
| Serie | PDTC114T | |
| Standard automobilistico | AEC-Q101 | |
| Seleziona tutto | ||
|---|---|---|
Marchio Nexperia | ||
Tipo prodotto Transistor | ||
Corrente CC massima collettore Idc 100mA | ||
Tensione massima emettitore del collettore Vceo 50V | ||
Tipo di package SOT-23 | ||
Tipo montaggio Superficie | ||
Configurazione transistor Singolo | ||
Tensione massima base del collettore VCBO 50V | ||
Dissipazione di potenza massima Pd 250mW | ||
Minima temperatura operativa -65°C | ||
Tensione massima base emettitore VBEO 5V | ||
Guadagno minimo di corrente CC hFE 200 | ||
Polarità transistor NPN | ||
Frequenza transizione massima ft 1MHz | ||
Numero pin 3 | ||
Temperatura massima di funzionamento 150°C | ||
Lunghezza 3mm | ||
Altezza 1.1mm | ||
Larghezza 1.4mm | ||
Standard/Approvazioni RoHS | ||
Serie PDTC114T | ||
Standard automobilistico AEC-Q101 | ||
- Paese di origine:
- MY
Soluzioni con risparmio di spazio e costi che riducono il numero di componenti e semplificano la progettazione dei circuiti Combinando i transistor con le relative resistenze, i RET creano eccellenti soluzioni con risparmio di spazio e costi. Offriamo circa 400 prodotti, in modo da poter trovare il prodotto più adatto alla propria applicazione. All'interno del nostro portafoglio troverete RET singoli e doppi con un'ampia varietà di combinazioni di resistenze. Inoltre, è possibile scegliere tra le gamme con contenitori SMD e piombo.
Tolleranza del rapporto di resistenza ±10%
Riduce i costi di raccolta e posizionamento
Resistenze di polarizzazione integrate
Riduce il numero di componenti
Capacità di corrente di uscita 100 mA, 500 mA e fino a 800 mA
Semplifica la progettazione dei circuiti
Ingressi IC di controllo
Sistemi digitali
Carichi di commutazione
Famiglia di transistor con resistenza NPN (RET)
Resistenze di polarizzazione integrate
Riduce il numero di componenti
Semplifica la progettazione dei circuiti
Riduce i costi di raccolta e posizionamento
Capacità di corrente di uscita 100 mA
Applicazioni digitali
Alternativa a basso costo per la serie BC847 in applicazioni digitali
Ingressi IC di controllo
Carichi di commutazione
