Transistor Digitale onsemi SOT-223 (SC-73) NPN, 3 Pin, 80 V cc, Superficie
- Codice RS:
- 186-7433
- Codice costruttore:
- SBCP56-10T1G
- Costruttore:
- onsemi
Prezzo per 1 bobina da 1000 unità*
156,00 €
(IVA esclusa)
190,00 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Temporaneamente esaurito
- Spedizione a partire dal 16 agosto 2027
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per bobina* |
|---|---|---|
| 1000 + | 0,156 € | 156,00 € |
*prezzo indicativo
- Codice RS:
- 186-7433
- Codice costruttore:
- SBCP56-10T1G
- Costruttore:
- onsemi
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | onsemi | |
| Tipo prodotto | Transistor Digitale | |
| Tipo di package | SOT-223 (SC-73) | |
| Tensione massima emettitore del collettore Vceo | 80V cc | |
| Tipo montaggio | Superficie | |
| Configurazione transistor | Singolo | |
| Tensione massima base del collettore VCBO | 100V | |
| Tensione massima base emettitore VBEO | 5V cc | |
| Guadagno minimo di corrente CC hFE | 25 | |
| Polarità transistor | NPN | |
| Dissipazione di potenza massima Pd | 1.5W | |
| Numero pin | 3 | |
| Temperatura massima di funzionamento | 150°C | |
| Altezza | 1.65mm | |
| Standard/Approvazioni | No | |
| Lunghezza | 20.02mm | |
| Standard automobilistico | AEC-Q101 | |
| Seleziona tutto | ||
|---|---|---|
Marchio onsemi | ||
Tipo prodotto Transistor Digitale | ||
Tipo di package SOT-223 (SC-73) | ||
Tensione massima emettitore del collettore Vceo 80V cc | ||
Tipo montaggio Superficie | ||
Configurazione transistor Singolo | ||
Tensione massima base del collettore VCBO 100V | ||
Tensione massima base emettitore VBEO 5V cc | ||
Guadagno minimo di corrente CC hFE 25 | ||
Polarità transistor NPN | ||
Dissipazione di potenza massima Pd 1.5W | ||
Numero pin 3 | ||
Temperatura massima di funzionamento 150°C | ||
Altezza 1.65mm | ||
Standard/Approvazioni No | ||
Lunghezza 20.02mm | ||
Standard automobilistico AEC-Q101 | ||
- Paese di origine:
- MY

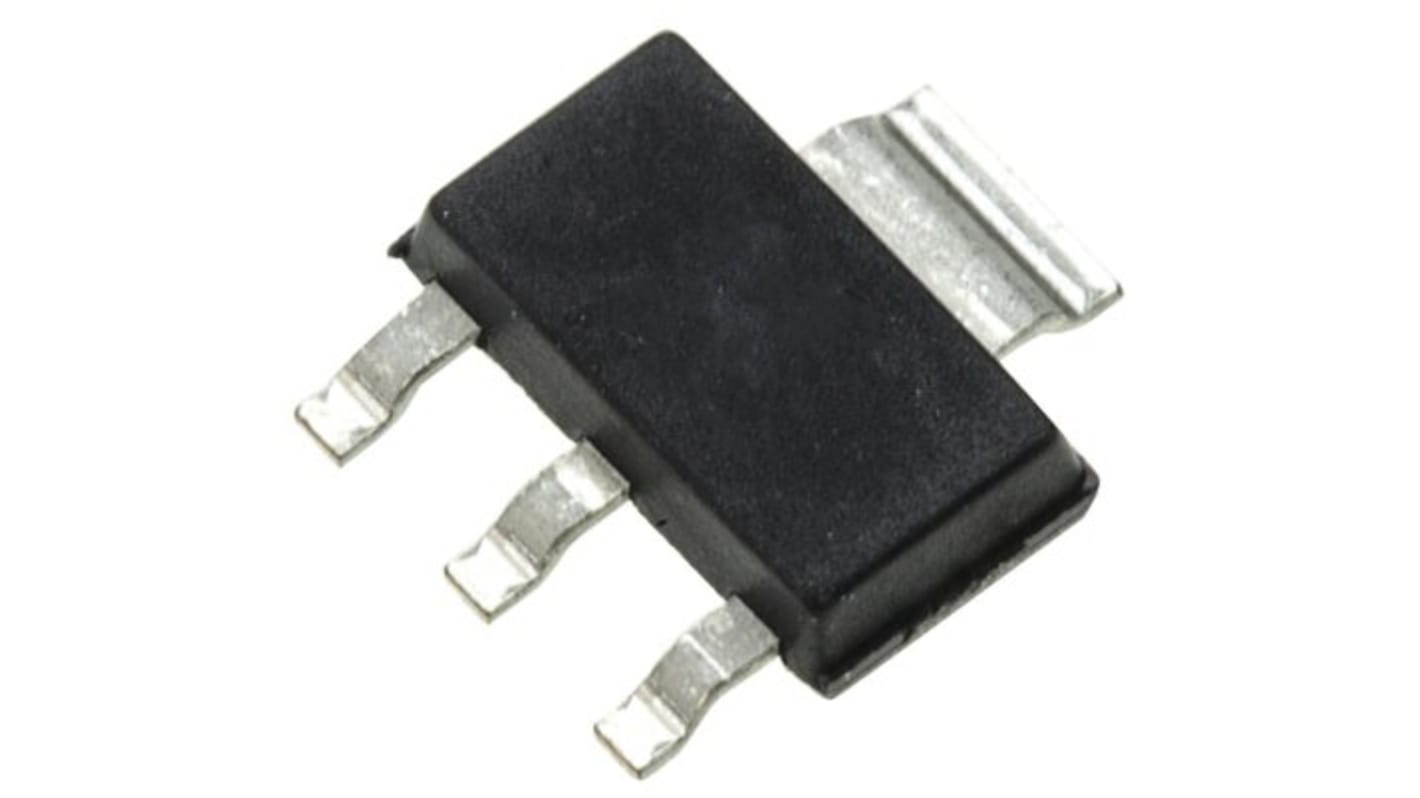

Il transistor bipolare NPN è progettato per l'uso in applicazioni di amplificatori audio. Il dispositivo è alloggiato nel contenitore SOT-223, progettato per applicazioni di montaggio superficiale a media potenza.
Corrente elevata: 1,0 A
Il contenitore SOT-223 può essere saldato utilizzando l'onda o il riflusso. I conduttori formati assorbono lo stress termico durante la saldatura, eliminando la possibilità di danneggiare la matrice
Disponibile in nastro e bobina da 12 mm, utilizzare il modello BCP56T1 per ordinare la bobina da 7 pollici/1000 unità, utilizzare il modello BCP56T3 per ordinare la bobina da 13 pollici/4000 unità
Il complemento PNP è BCP53T1
Marcatura del dispositivo
BCP56T1 = BH BCP56-10T1 = BH-10 BCP56-16T1 = BH-16
Prefisso S per applicazioni automobilistiche e altre applicazioni che richiedono requisiti di modifica del sito e del controllo unici, compatibile con PPAP
Questi dispositivi sono senza piombo, senza alogeni/senza BFR
