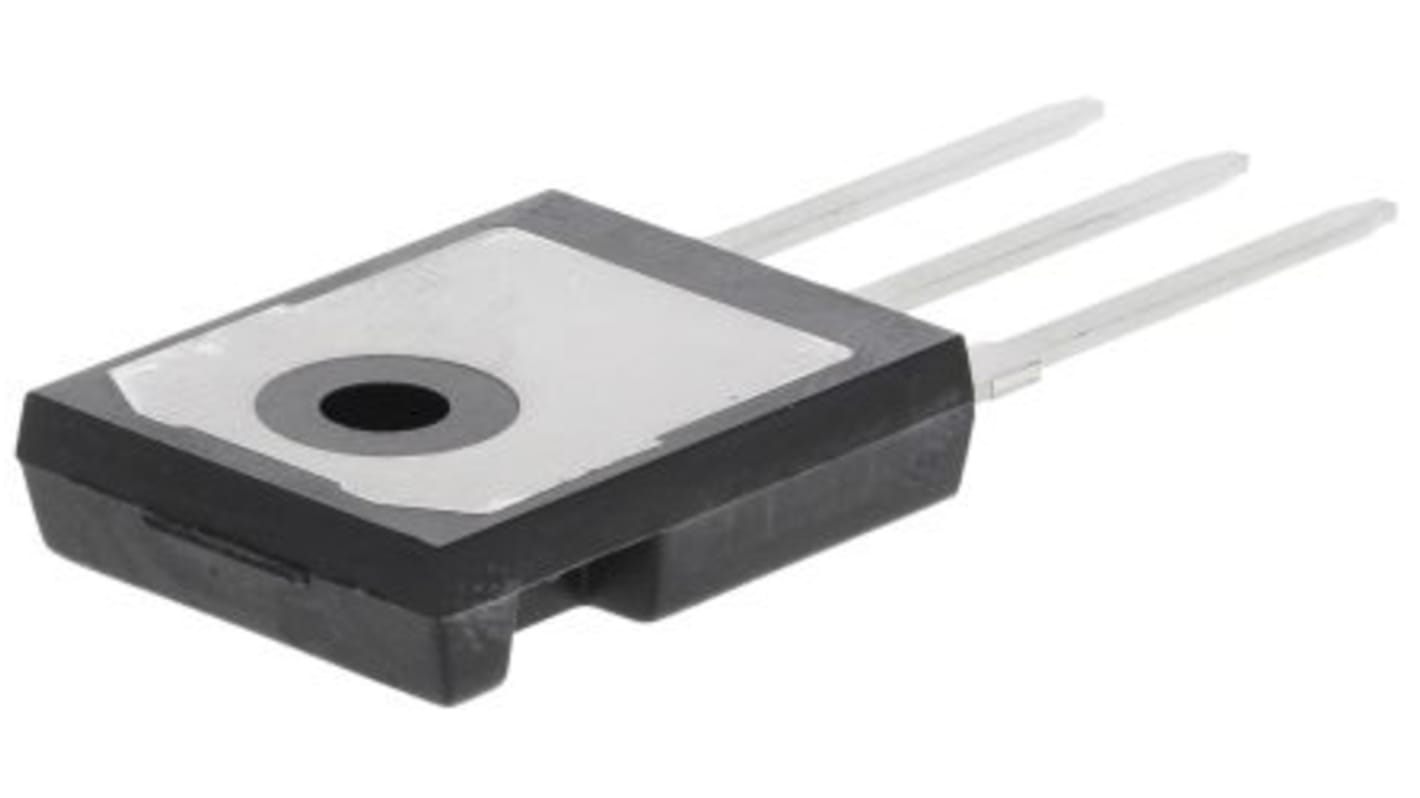

Transistor PNP onsemi, 3 Pin, SOT-93, -15 A, -60 V, , Montaggio su foro
- Codice RS:
- 186-7443
- Codice costruttore:
- TIP2955G
- Costruttore:
- onsemi
Prodotto non a stock - in consegna appena disponibile
Prezzo per Cadauno (in una stecca da 30)
1,415 €
(IVA esclusa)
1,726 €
(IVA inclusa)
Unità | Per unità | Per stecca* |
|---|---|---|
| 30 - 90 | 1,415 € | 42,45 € |
| 120 - 240 | 1,099 € | 32,97 € |
| 270 - 480 | 1,067 € | 32,01 € |
| 510 - 990 | 0,93 € | 27,90 € |
| 1020 + | 0,929 € | 27,87 € |
*prezzo indicativo
- Codice RS:
- 186-7443
- Codice costruttore:
- TIP2955G
- Costruttore:
- onsemi
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Il transistor bipolare di potenza è progettato per applicazioni di commutazione e di amplificatore per impieghi generali. I modelli TIP3055 (NPN) e TIP2955 (PNP) sono dispositivi complementari.
Guadagno corrente CC hFE = 20-70 @ IC hFE = 4.0 Adc
Tensione di saturazione del collettore-emettitore
VCE(sat) = 1,1 Vcc (max) @ IC
VCE(sat) = 4.0 CC
Area Operativa Sicura Eccellente
Tensione di saturazione del collettore-emettitore
VCE(sat) = 1,1 Vcc (max) @ IC
VCE(sat) = 4.0 CC
Area Operativa Sicura Eccellente
Specifiche
Attributo | Valore |
|---|---|
| Tipo transistor | PNP |
| Corrente c.c. massima collettore | -15 A |
| Tensione massima collettore emitter | -60 V |
| Tipo di package | SOT-93 |
| Tipo di montaggio | Su foro |
| Dissipazione di potenza massima | 90 W |
| Guadagno minimo corrente c.c. | 20 |
| Configurazione transistor | Singolo |
| Tensione massima base del collettore | 100 V c.c. |
| Tensione massima base emitter | 7 V c.c. |
| Frequenza operativa massima | 1 MHz |
| Numero pin | 3 |
| Numero di elementi per chip | 1 |
| Dimensioni | 15.2 x 4.9 x 20.35mm |
| Massima temperatura operativa | +150 °C |
