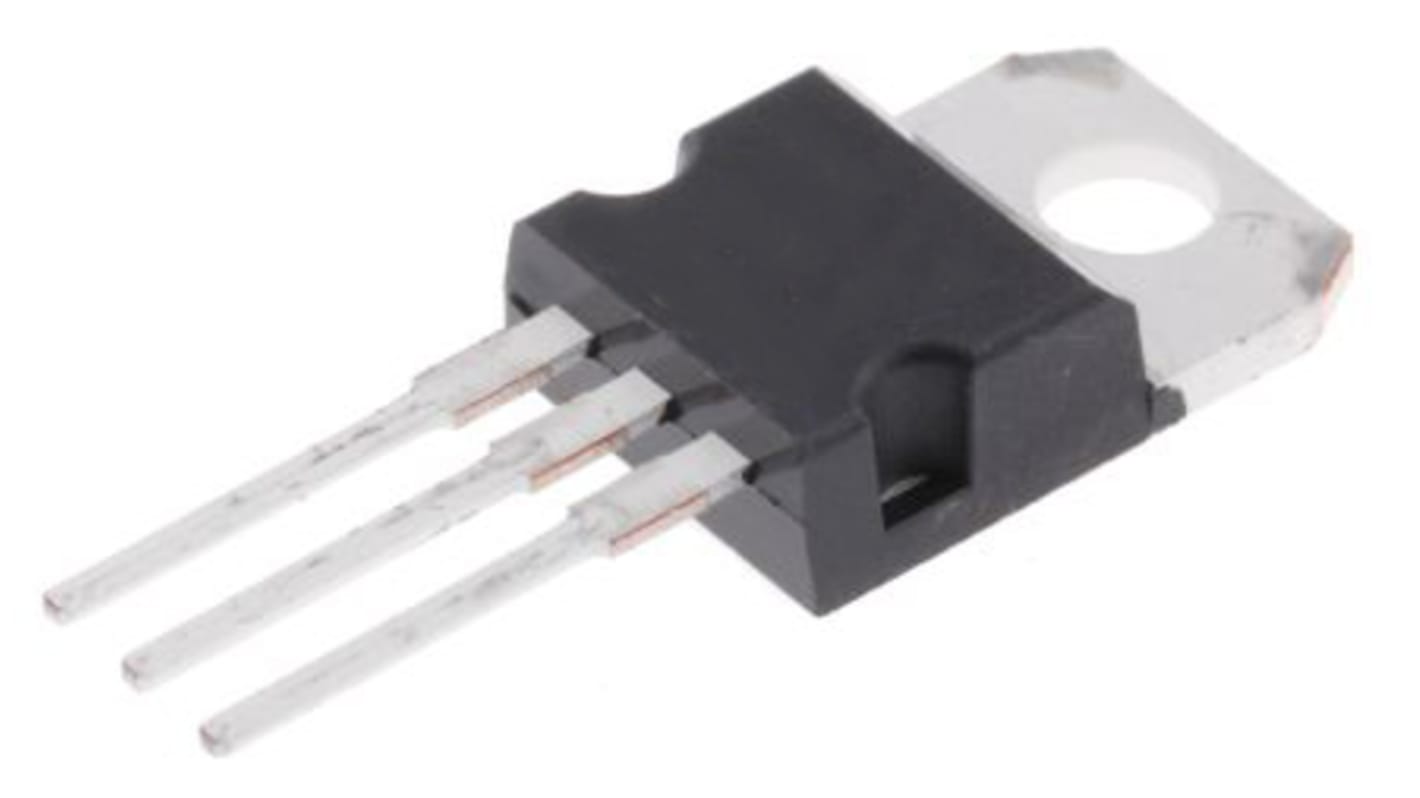

Transistor Digitale onsemi BDX33BG TO-220 NPN, 3 Pin, 80 V dc, Foro passante
- Codice RS:
- 186-7894
- Codice costruttore:
- BDX33BG
- Costruttore:
- onsemi
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 confezione da 10 unità*
6,76 €
(IVA esclusa)
8,25 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Temporaneamente esaurito
- 3 unità in spedizione dal 24 giugno 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Confezione/i | Per confezione | Per unità* |
|---|---|---|
| 1 - 9 | 6,76 € | 0,676 € |
| 10 - 24 | 5,08 € | 0,508 € |
| 25 - 49 | 4,99 € | 0,499 € |
| 50 - 99 | 4,30 € | 0,43 € |
| 100 + | 3,60 € | 0,36 € |
*prezzo indicativo
- Codice RS:
- 186-7894
- Codice costruttore:
- BDX33BG
- Costruttore:
- onsemi
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | onsemi | |
| Tipo prodotto | Transistor Digitale | |
| Tipo di package | TO-220 | |
| Tensione massima emettitore del collettore Vceo | 80V cc | |
| Tipo montaggio | Foro passante | |
| Configurazione transistor | Singolo | |
| Tensione massima base del collettore VCBO | 80V cc | |
| Dissipazione di potenza massima Pd | 70W | |
| Tensione massima base emettitore VBEO | 5V cc | |
| Guadagno minimo di corrente CC hFE | 750 | |
| Polarità transistor | NPN | |
| Numero pin | 3 | |
| Temperatura massima di funzionamento | 150°C | |
| Lunghezza | 10.53mm | |
| Altezza | 9.28mm | |
| Standard/Approvazioni | No | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio onsemi | ||
Tipo prodotto Transistor Digitale | ||
Tipo di package TO-220 | ||
Tensione massima emettitore del collettore Vceo 80V cc | ||
Tipo montaggio Foro passante | ||
Configurazione transistor Singolo | ||
Tensione massima base del collettore VCBO 80V cc | ||
Dissipazione di potenza massima Pd 70W | ||
Tensione massima base emettitore VBEO 5V cc | ||
Guadagno minimo di corrente CC hFE 750 | ||
Polarità transistor NPN | ||
Numero pin 3 | ||
Temperatura massima di funzionamento 150°C | ||
Lunghezza 10.53mm | ||
Altezza 9.28mm | ||
Standard/Approvazioni No | ||
Standard automobilistico No | ||
- Paese di origine:
- CN
Il transistor di potenza bipolare PNP Darlington da 10 A e 100 V è progettato per applicazioni di commutazione a bassa velocità e per impieghi generali. I modelli BDX33B, BDX33C, BDX34B e BDX34C sono dispositivi complementari.
Guadagno di corrente c.c. elevato - hFE = 2500 (tip.) a IC = 4,0
Tensione di mantenimento collettore-emettitore a 100 mAdc VCEO (sospensione) = 80 V c.c. (min.) BDX33B, 34B VCEO (sospensione) = 100 V c.c. (min.) - BDX33C, 34C
Bassa tensione di saturazione del collettore-emettitore CE(sat) = 2,5 V c.c. (max.) a IC = 3,0 Adc BDX33B, 33C/34B, 34C
Struttura monolitica con resistenze shunt emettitore-base incorporate
Contenitore compatto TO-220AB
Sono disponibili contenitori senza piombo
