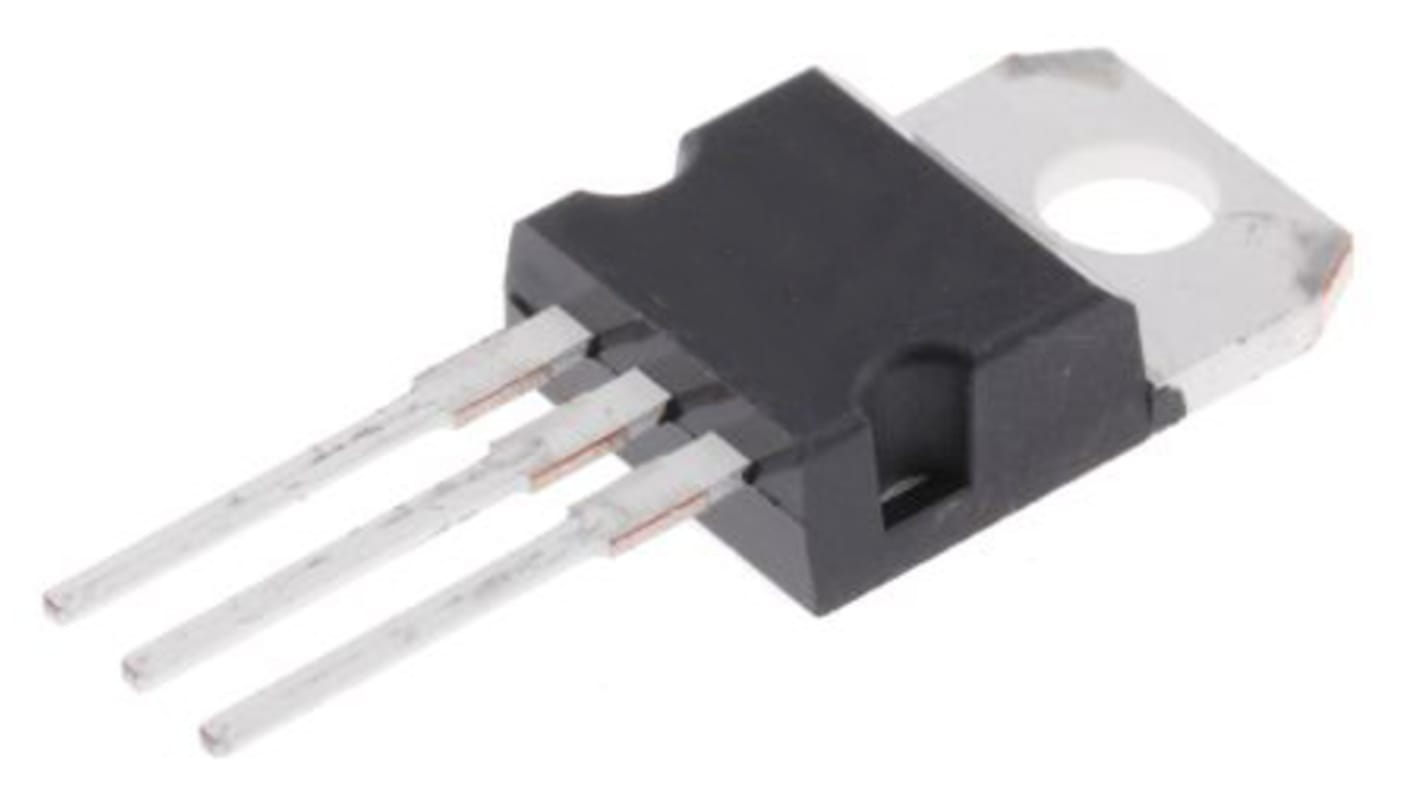

Transistor Digitale onsemi TIP42AG TO-220 PnP, 3 Pin, -60 V, Foro passante
- Codice RS:
- 186-8129
- Codice costruttore:
- TIP42AG
- Costruttore:
- onsemi
Prezzo per 1 confezione da 25 unità*
17,80 €
(IVA esclusa)
21,72 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 5 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Confezione/i | Per confezione | Per unità* |
|---|---|---|
| 1 + | 17,80 € | 0,712 € |
*prezzo indicativo
- Codice RS:
- 186-8129
- Codice costruttore:
- TIP42AG
- Costruttore:
- onsemi
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | onsemi | |
| Tipo prodotto | Transistor Digitale | |
| Tipo di package | TO-220 | |
| Tensione massima emettitore del collettore Vceo | -60V | |
| Tipo montaggio | Foro passante | |
| Configurazione transistor | Singolo | |
| Tensione massima base del collettore VCBO | 40V | |
| Tensione massima base emettitore VBEO | 5V cc | |
| Dissipazione di potenza massima Pd | 65W | |
| Polarità transistor | PnP | |
| Guadagno minimo di corrente CC hFE | 15 | |
| Numero pin | 3 | |
| Temperatura massima di funzionamento | 150°C | |
| Altezza | 15.75mm | |
| Lunghezza | 10.53mm | |
| Standard/Approvazioni | No | |
| Serie | TIP42A | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio onsemi | ||
Tipo prodotto Transistor Digitale | ||
Tipo di package TO-220 | ||
Tensione massima emettitore del collettore Vceo -60V | ||
Tipo montaggio Foro passante | ||
Configurazione transistor Singolo | ||
Tensione massima base del collettore VCBO 40V | ||
Tensione massima base emettitore VBEO 5V cc | ||
Dissipazione di potenza massima Pd 65W | ||
Polarità transistor PnP | ||
Guadagno minimo di corrente CC hFE 15 | ||
Numero pin 3 | ||
Temperatura massima di funzionamento 150°C | ||
Altezza 15.75mm | ||
Lunghezza 10.53mm | ||
Standard/Approvazioni No | ||
Serie TIP42A | ||
Standard automobilistico No | ||
- Paese di origine:
- CN
Il transistor di potenza bipolare è progettato per amplificatori di potenza per impieghi generali e applicazioni di commutazione. I modelli TIP41, TIP41A, TIP41B, TIP41C (NPN) e TIP42, TIP42A, TIP42B, TIP42C (PNP) sono dispositivi complementari.
Tensione di saturazione collettore-emettitore - VCE(sat) = 1,5 V (Max) a IC = 6,0 Adc
Tensione di mantenimento collettore-emettitore -VCEO(sospensione) = 60 V c.c. (min.) - TIP41A, TIP42A = 80 V c.c. (min.) - TIP41B, TIP42B = 100 V c.c. (min.) - TIP41C, TIP42C
Larghezza di banda del prodotto ad alto guadagno di corrente fT = 3 MHz (min) a IC = 500 mAdc
Contenitore compatto TO-220 AB
Si tratta di contenitori senza piombo
