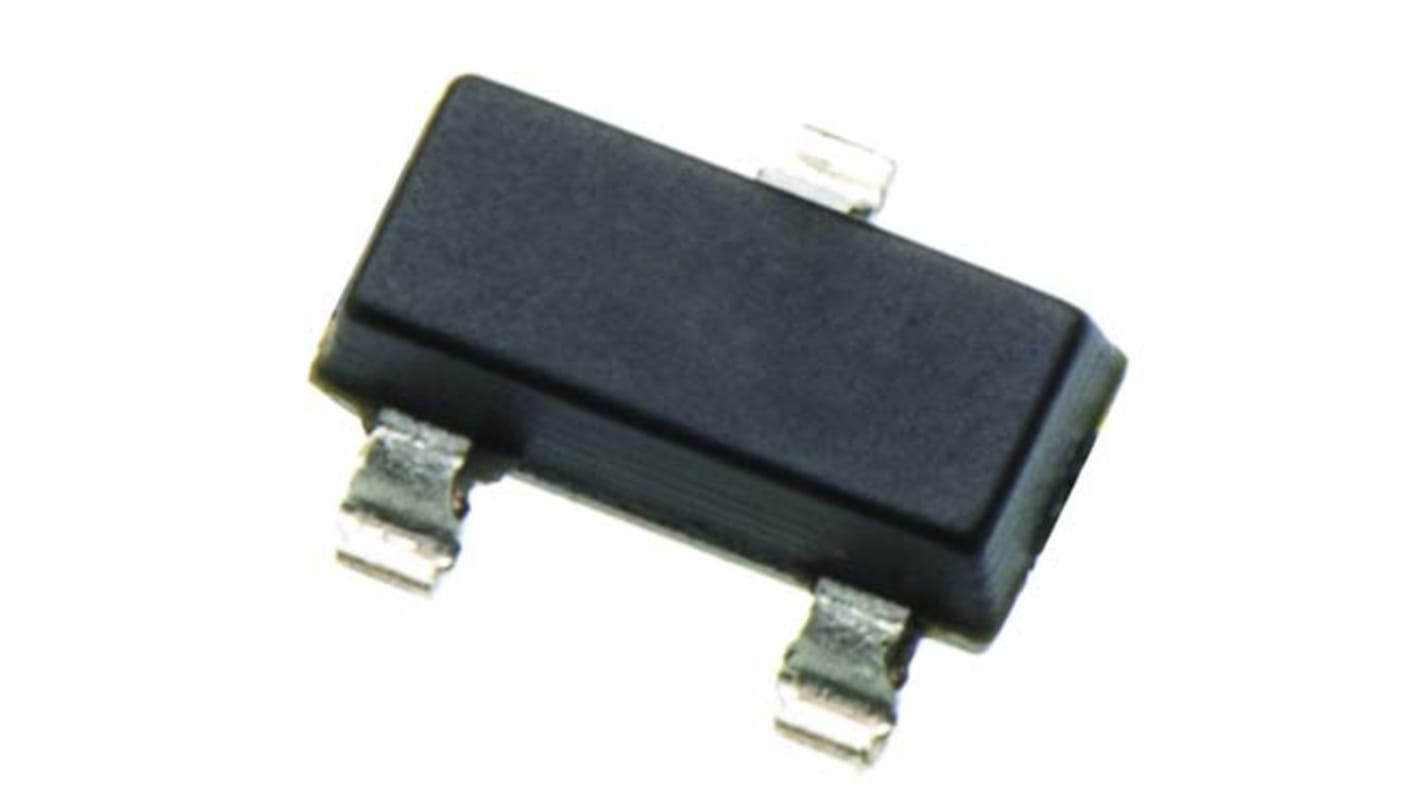

Transistor onsemi BC817-25LT1G, 3 Pin NPN, SOT-23, 500 mA, 45 V, Superficie
- Codice RS:
- 545-2743
- Codice costruttore:
- BC817-25LT1G
- Costruttore:
- onsemi
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 bobina da 3000 unità*
63,00 €
(IVA esclusa)
78,00 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Temporaneamente esaurito
- 3000 unità in spedizione dal 30 dicembre 2026
- Più 9000 unità in spedizione dal 20 gennaio 2027
- Più 12.000 unità in spedizione dal 28 gennaio 2027
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per bobina* |
|---|---|---|
| 3000 - 3000 | 0,021 € | 63,00 € |
| 6000 + | 0,018 € | 54,00 € |
*prezzo indicativo
- Codice RS:
- 545-2743
- Codice costruttore:
- BC817-25LT1G
- Costruttore:
- onsemi
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | onsemi | |
| Tipo prodotto | Transistor | |
| Corrente CC massima collettore Idc | 500mA | |
| Tensione massima emettitore del collettore Vceo | 45V | |
| Tipo di package | SOT-23 | |
| Tipo montaggio | Superficie | |
| Configurazione transistor | Singolo | |
| Tensione massima base del collettore VCBO | 50V | |
| Guadagno minimo di corrente CC hFE | 40 | |
| Polarità transistor | NPN | |
| Frequenza transizione massima ft | 100MHz | |
| Tensione massima base emettitore VBEO | 5V | |
| Dissipazione di potenza massima Pd | 300mW | |
| Minima temperatura operativa | -65°C | |
| Temperatura massima di funzionamento | 150°C | |
| Numero pin | 3 | |
| Serie | BC817-25L | |
| Standard/Approvazioni | No | |
| Lunghezza | 3.04mm | |
| Altezza | 1.11mm | |
| Standard automobilistico | AEC-Q101 | |
| Seleziona tutto | ||
|---|---|---|
Marchio onsemi | ||
Tipo prodotto Transistor | ||
Corrente CC massima collettore Idc 500mA | ||
Tensione massima emettitore del collettore Vceo 45V | ||
Tipo di package SOT-23 | ||
Tipo montaggio Superficie | ||
Configurazione transistor Singolo | ||
Tensione massima base del collettore VCBO 50V | ||
Guadagno minimo di corrente CC hFE 40 | ||
Polarità transistor NPN | ||
Frequenza transizione massima ft 100MHz | ||
Tensione massima base emettitore VBEO 5V | ||
Dissipazione di potenza massima Pd 300mW | ||
Minima temperatura operativa -65°C | ||
Temperatura massima di funzionamento 150°C | ||
Numero pin 3 | ||
Serie BC817-25L | ||
Standard/Approvazioni No | ||
Lunghezza 3.04mm | ||
Altezza 1.11mm | ||
Standard automobilistico AEC-Q101 | ||
BC817-25LT3G
Il BC817-25LT3G viene fornito in un contenitore SMD SOT-23 a 3 pin. Questo particolare tipo di contenitore è ideale per le applicazioni a bassa potenza.
Applicazioni:
• Protezione ESD
• Protezione contro l'inversione di polarità
• Protezione linea dati
• Protezione del carico induttivo
• Logica di sterzo
Versioni disponibili:
690-0076 - confezione da 25
124-9958 - bobina da 10.000
Transistor NPN a piccolo segnale, ON Semiconductor
Standards
I codici del produttore con prefisso S o NSV sono certificati per uso automobilistico secondo lo standard AEC-Q101.
