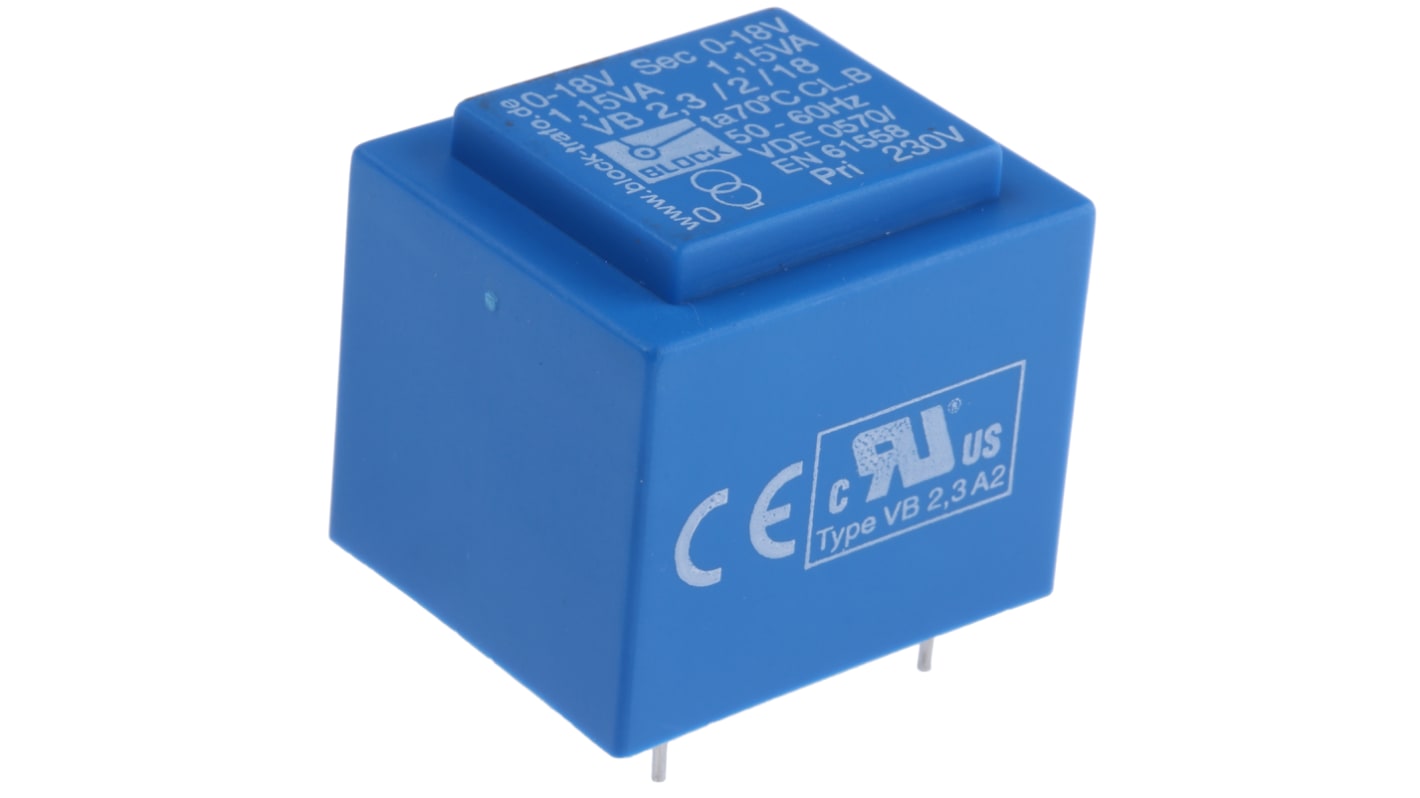

Trasformatore per PCB Block, 2.3VA, primario 230V ca, secondario 18V ca, 2 uscite
- Codice RS:
- 347-3495
- Codice costruttore:
- VB 2.3/2/18
- Costruttore:
- Block
24 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
51 Entro 1 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità
13,11 €
(IVA esclusa)
15,99 €
(IVA inclusa)
| Unità | Per unità |
| 1 - 9 | 13,11 € |
| 10 - 49 | 10,76 € |
| 50 - 99 | 9,84 € |
| 100 - 199 | 9,17 € |
| 200 + | 8,53 € |
- Codice RS:
- 347-3495
- Codice costruttore:
- VB 2.3/2/18
- Costruttore:
- Block
Documentazione Tecnica
Normative
- Paese di origine:
- DE
Dettagli prodotto
Trasformatori serie VB e PT per montaggio su circuito stampato a prova di corto circuito
Primario 230 V ca, 50-60 Hz
Avvolgimenti secondari singoli o doppi per il collegamento in serie o in parallelo (Ai fini della conformità, i trasformatori da 0,35 a 3,2 VA con 2 uscite da 15 V e 2 uscite da 18 V e tutti i trasformatori con 2 uscite da 24 V non dovrebbero avere il secondario collegato in serie poiché in tal caso non sarebbero conformi allo standard VDE 0550)
La serie VB (0,35 - 3,2 VA) è a prova di cortocircuito
La serie PT (4,5 - 22 VA) è protetta mediante un dispositivo PCT interno
Design compatto
Resina epossidica stampata sotto vuoto conformemente a UL94-V0
Bobine di poliammide rinforzato con fibra di vetro
Sottoposti a prova elettrica e del punto di infiammabilità al 100%
Alta efficienza e aumento di temperatura ridotto
Bassa capacità fra gli avvolgimenti
Bassa emissione di rumore
Fori supplementari per garantire un fissaggio più stabile alla scheda per i modelli a partire da 4,5 VA
Avvolgimenti secondari singoli o doppi per il collegamento in serie o in parallelo (Ai fini della conformità, i trasformatori da 0,35 a 3,2 VA con 2 uscite da 15 V e 2 uscite da 18 V e tutti i trasformatori con 2 uscite da 24 V non dovrebbero avere il secondario collegato in serie poiché in tal caso non sarebbero conformi allo standard VDE 0550)
La serie VB (0,35 - 3,2 VA) è a prova di cortocircuito
La serie PT (4,5 - 22 VA) è protetta mediante un dispositivo PCT interno
Design compatto
Resina epossidica stampata sotto vuoto conformemente a UL94-V0
Bobine di poliammide rinforzato con fibra di vetro
Sottoposti a prova elettrica e del punto di infiammabilità al 100%
Alta efficienza e aumento di temperatura ridotto
Bassa capacità fra gli avvolgimenti
Bassa emissione di rumore
Fori supplementari per garantire un fissaggio più stabile alla scheda per i modelli a partire da 4,5 VA
Standard
EN 61558
Autorizzatori
Componente con riconoscimento UL, ENEC 10
Specifiche
Attributo | Valore |
|---|---|
| Tensione del secondario | 18V ca |
| Potenza nominale | 2.3VA |
| Tensione del primario | 230V ca |
| Numero di uscite | 2 |
| Lunghezza | 32.3mm |
| Larghezza | 29mm |
| Profondità | 27.3mm |
| Dimensioni | 32.3 x 29 x 27.3mm |
| Peso | 139g |
| Tipo di montaggio | Attraverso foro |
| Temperatura massima | +70°C |
- Codice RS:
- 347-3495
- Codice costruttore:
- VB 2.3/2/18
- Costruttore:
- Block
