Piastra di estremità Weidmuller, serie WAP

Questo terminale ha un connettore femmina di test da 4 mm sul lato di ingresso e di uscita per accogliere puntali standard. La funzione di isolamento è azionata da una vite situata nell'alloggiamento arancione, quindi può essere fatto scorrere per l'apertura o la chiusura ed essere bloccato in posizione serrando la vite.

La tensione e la corrente nominali in questa pagina sono valori conformi VDE.

I terminali di isolamento devono essere utilizzati soltanto per isolare le sezioni di un circuito allo scopo di eseguire dei test. Non devono mai essere usati per accendere o spegnere dei dispositivi in corrente.

Certificazione CSA, registrazione UL, SEV, DEMKO, NEMKO, REGISTRO LLOYDS, SETI, KEMA, Reg of USSR

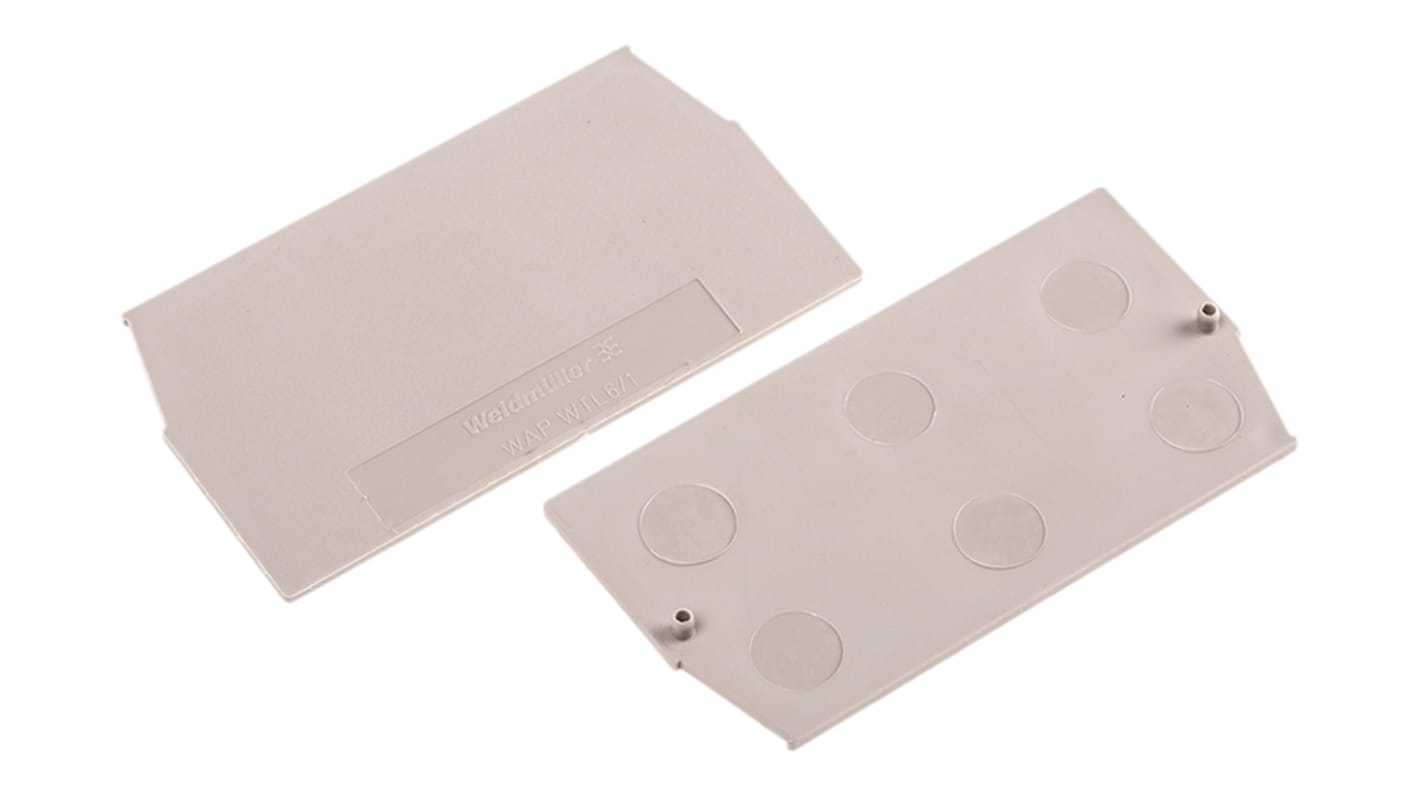

Questo prodotto è una piastra terminale a montaggio diretto progettata per terminali di 65 mm x 1,5 mm. Ha un colore beige scuro. Progettato per garantire prestazioni affidabili, funziona in modo sicuro in un intervallo di temperatura compreso tra -50 e 120°C.

• Realizzato in resistente materiale Wemid per una maggiore durata
• Le dimensioni garantiscono la compatibilità con le morsettiere standard
• Progettato per il montaggio diretto per una facile installazione
• Prestazioni stabili in un ampio intervallo di temperature

• Utilizzato con le morsettiere per i collegamenti elettrici
• Ideale per ambienti con condizioni di temperatura variabili
• Adatto a compiti di automazione e assemblaggio elettronico
• Impiegato nell'installazione di impianti elettrici
• Utilizzato nell'industria meccanica ed elettrica

Sì, ha una classificazione di infiammabilità UL 94 V0 per la conformità alla sicurezza.

I terminali con morsetto a vite serie 'W' sono adatti per guide DIN con profilo a cappello e sono fabbricati in nylon 6.6, resistente ad una temperatura continua pari a 120 °C (180 °C per un tempo breve). Questi terminali sono ignifughi, in conformità con UL94V-0, e sono privi di cadmio e alogeno. Le barre per la corrente sono realizzate in rame elettrolitico da 10 mm per assicurare un carico di corrente superiore al valore nominale. I terminali sono adatti solo per montaggio su guide simmetriche con profilo a cappello (BS5584:1978, EN 50022) e sono dotati di protezione a norma BS 3042.
