I relè di sicurezza PSR di Phoenix Contact possono essere assemblati in modo facile e affidabile per formare una soluzione di sicurezza personalizzata.

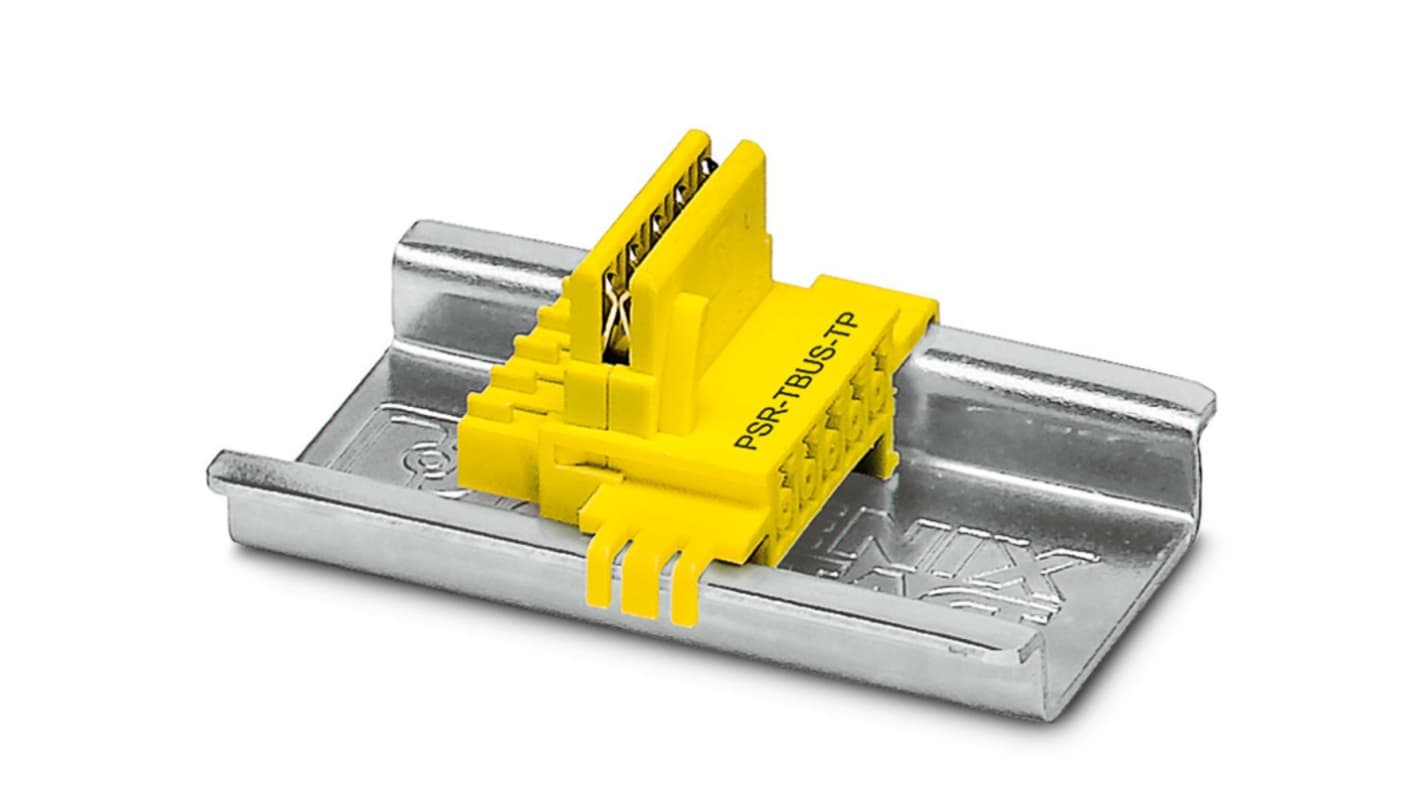

Per il collegamento corretto con T-BUS, è necessario avere un PSR-TBUS per modulo. Per l'ultimo modulo aggiuntivo, utilizzare un PSR-TBUS-TP per chiudere il circuito di feedback. Il modulo di interfaccia viene utilizzato per collegare fino a quattro sensori di sicurezza con contatti NC/NA al relè di sicurezza PSR-SDC4 con collegamento a vite.

• Rapida espansione del sistema fino a 10 moduli, in grado di offrire un sistema di sicurezza con un massimo di 42 contatti
• Identificazione automatica della modalità di esercizio desiderata, senza necessità di configurare gli interruttori o definire i parametri
• Il sistema è basato su un relè principale (PSR-SDC) che monitora gli arresti d'emergenza, gli sportelli protettivi (blocco interno o senza contatto) e i dispositivi ottici (ad esempio, barriere fotoelettriche)
• Il cablaggio incrociato sicuro con T-BUS rende superfluo il tradizionale cablaggio incrociato di tensione di alimentazione, segnale di attivazione e percorso di conferma. Facile messa in servizio e futura espansione
• Tensione di alimentazione 24 V c.c.
• Uscita a semiconduttore
• A seconda del cablaggio, è possibile ottenere una sicurezza di categoria 2 o 4
• Interruttori a uno o due canali utilizzati per il controllo

Il dispositivo ha un'interfaccia posteriore per il T-BUS con connettore su guida DIN. Tramite questa espansione dell'interfaccia T-BUS, è possibile controllare e monitorare i dispositivi PSR-URM4-B (contatti senza ritardo) e PSR-URD (contatti con ritardo drop-out) su un unico canale. Questi insieme formano un'unità T-BUS, il percorso di feedback deve essere collegato al dispositivo di espansione finale (sul lato destro) (vedere la scheda dati per ulteriori dettagli) o utilizzando il connettore PSR-TBUS-TP.
