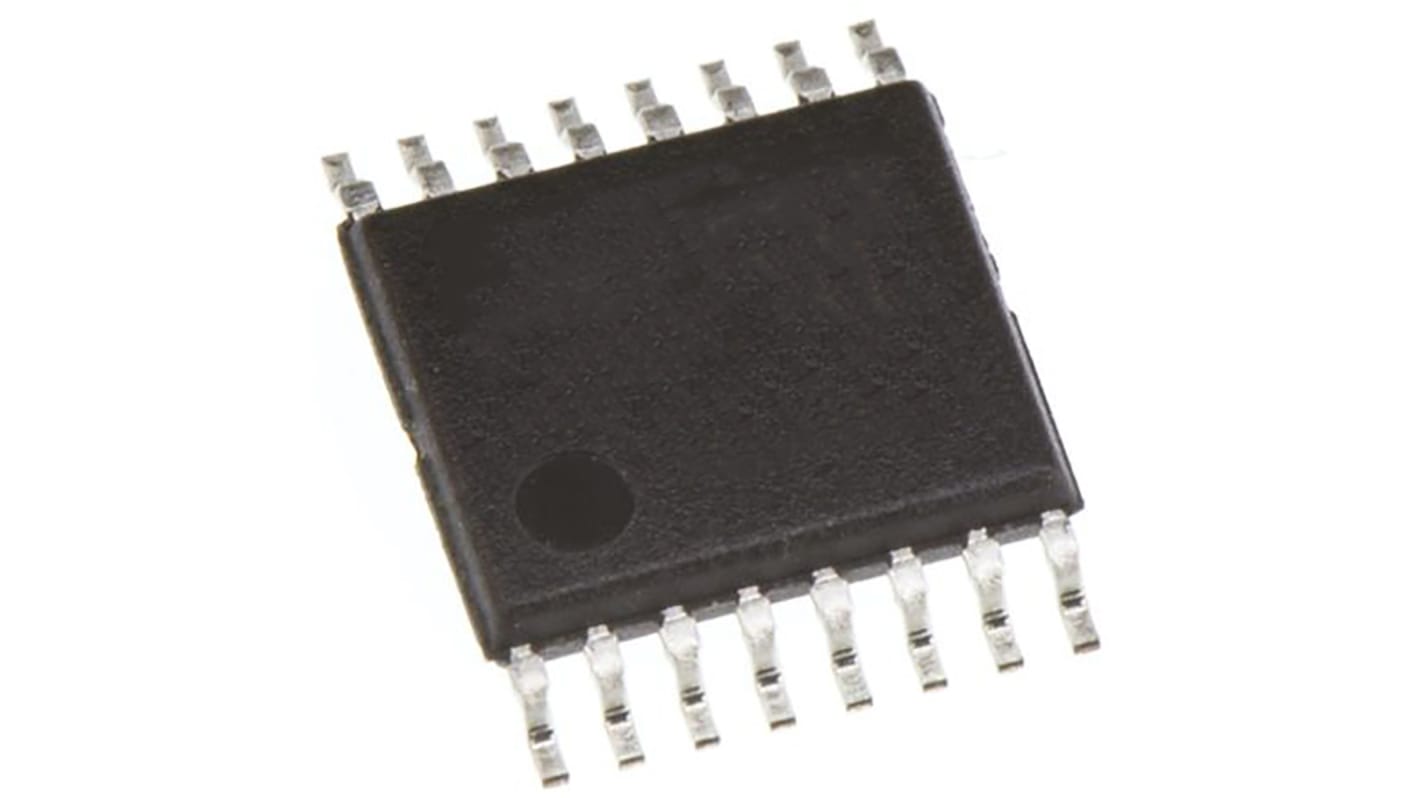

Buffer clock PLL CY2309SXC-1 133MHz max, TSSOP 16 Pin

CY2309 è un buffer a ritardo zero a basso costo da 3,3 V progettato per distribuire clock ad alta velocità ed è disponibile in un contenitore SOIC o TSSOP a 16 pin. Il modello CY2305 è una versione a 8 pin del modello CY2309. Accetta un ingresso di riferimento e aziona cinque clock a basso disallineamento. Le versioni -1H di ciascun dispositivo funzionano a frequenze fino a 100-/133 MHz e hanno un drive superiore rispetto ai dispositivi -1. Tutte le parti sono dotate di PLL on-chip che si bloccano su un clock di ingresso sul pin REF. Il feedback PLL è on-chip ed è ottenuto dal pad CLKOUT. Il modello CY2309 è dotato di due banchi di quattro uscite ciascuno, che possono essere controllati dagli ingressi di selezione. Se non sono richiesti tutti i clock di uscita, il banco B può essere a tre. Gli ingressi di selezione consentono inoltre di applicare il clock di ingresso direttamente alle uscite per scopi di test di chip e sistema. I PLL CY2305 e CY2309 entrano in modalità di spegnimento quando non ci sono fronti di salita sull'ingresso REF. In questo stato, le uscite sono a tre punti e il PLL è spento, con un conseguente assorbimento di corrente inferiore a 25,0 μA per queste parti.
