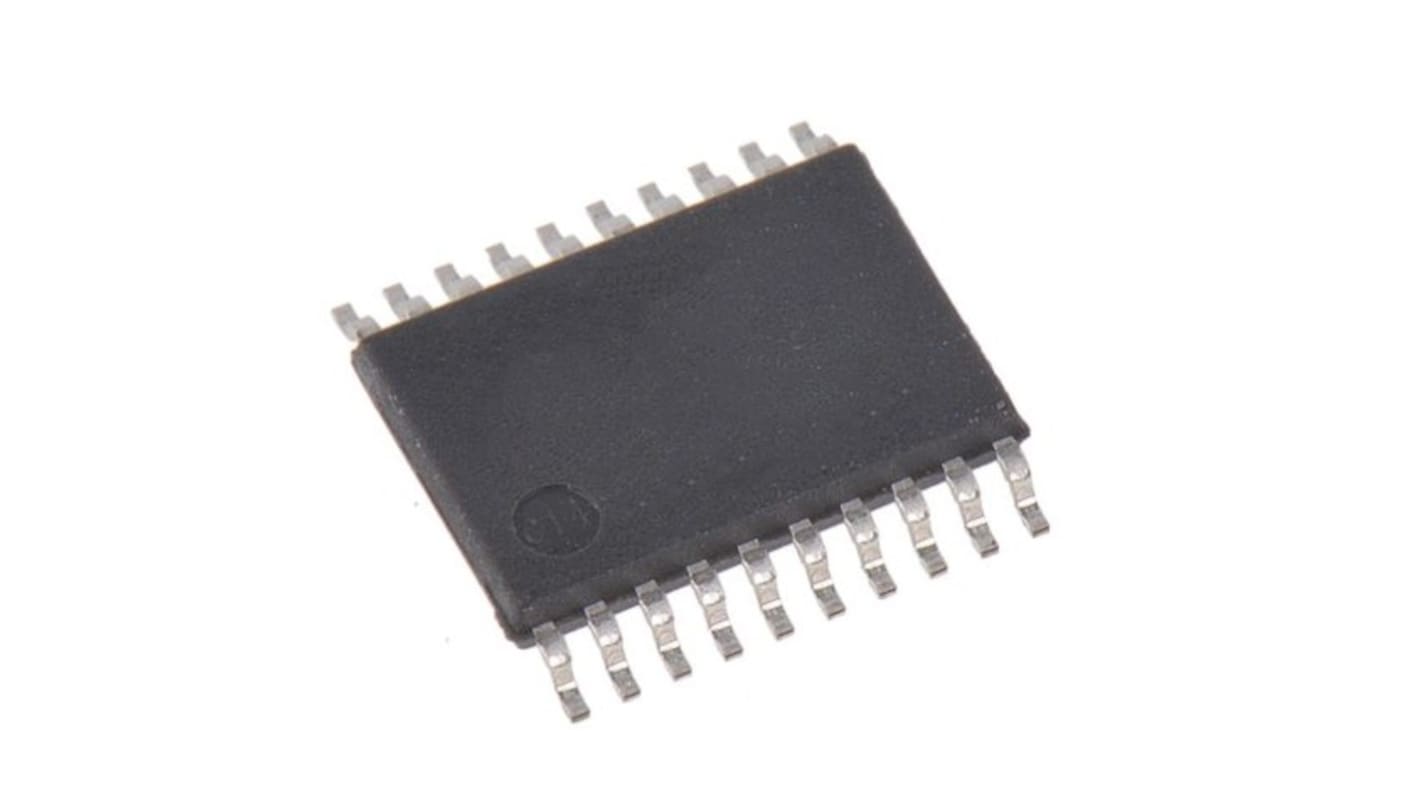

Renesas Electronics Buffer clock PLL 9DB102BGLFT 101 MHz max, TSSOP-20 20 Pin
- Codice RS:
- 264-3526
- Codice costruttore:
- 9DB102BGLFT
- Costruttore:
- Renesas Electronics
Prezzo per 1 confezione da 2 unità*
5,52 €
(IVA esclusa)
6,74 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
Ultimi pezzi su RS
- 2994 unità ancora disponibili, pronte per la spedizione da un'altra sede.
Unità | Per unità | Per confezione* |
|---|---|---|
| 2 + | 2,76 € | 5,52 € |
*prezzo indicativo
- Codice RS:
- 264-3526
- Codice costruttore:
- 9DB102BGLFT
- Costruttore:
- Renesas Electronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Renesas Electronics | |
| Tipo prodotto | Buffer clock PLL | |
| Frequenza massima in ingresso | 101MHz | |
| Tipo montaggio | Superficie | |
| Tipo di package | TSSOP-20 | |
| Numero pin | 20 | |
| Tensione minima di alimentazione | -0.5V | |
| Tensione massima di alimentazione | 3.3V | |
| Minima temperatura operativa | -40°C | |
| Temperatura massima di funzionamento | 85°C | |
| Standard/Approvazioni | RoHS | |
| Altezza | 1.2mm | |
| Lunghezza | 6.4mm | |
| Larghezza | 6.6 mm | |
| Serie | ICS9DB102 | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio Renesas Electronics | ||
Tipo prodotto Buffer clock PLL | ||
Frequenza massima in ingresso 101MHz | ||
Tipo montaggio Superficie | ||
Tipo di package TSSOP-20 | ||
Numero pin 20 | ||
Tensione minima di alimentazione -0.5V | ||
Tensione massima di alimentazione 3.3V | ||
Minima temperatura operativa -40°C | ||
Temperatura massima di funzionamento 85°C | ||
Standard/Approvazioni RoHS | ||
Altezza 1.2mm | ||
Lunghezza 6.4mm | ||
Larghezza 6.6 mm | ||
Serie ICS9DB102 | ||
Standard automobilistico No | ||
Il clock PLL Renesas Electronics è un buffer di ritardo zero che supporta i requisiti di clock PCI Express. È azionato da una coppia di uscita SRC differenziale da un clock principale conforme a ICS CK410 o CK505. Attenua i jitter sul clock di ingresso e ha una larghezza di banda PLL selezionabile per massimizzare le prestazioni in sistemi con o senza clock di spettro diffuso.
Modalità PLL o bypass o PLL che può attivare l'orologio in ingresso disponibile
L'interfaccia SMBus o le uscite inutilizzate possono essere disattivate
Gamma di temperature industriali disponibile
Compatibile con spettro diffuso o traccia il clock di ingresso diffuso per basse EMI
