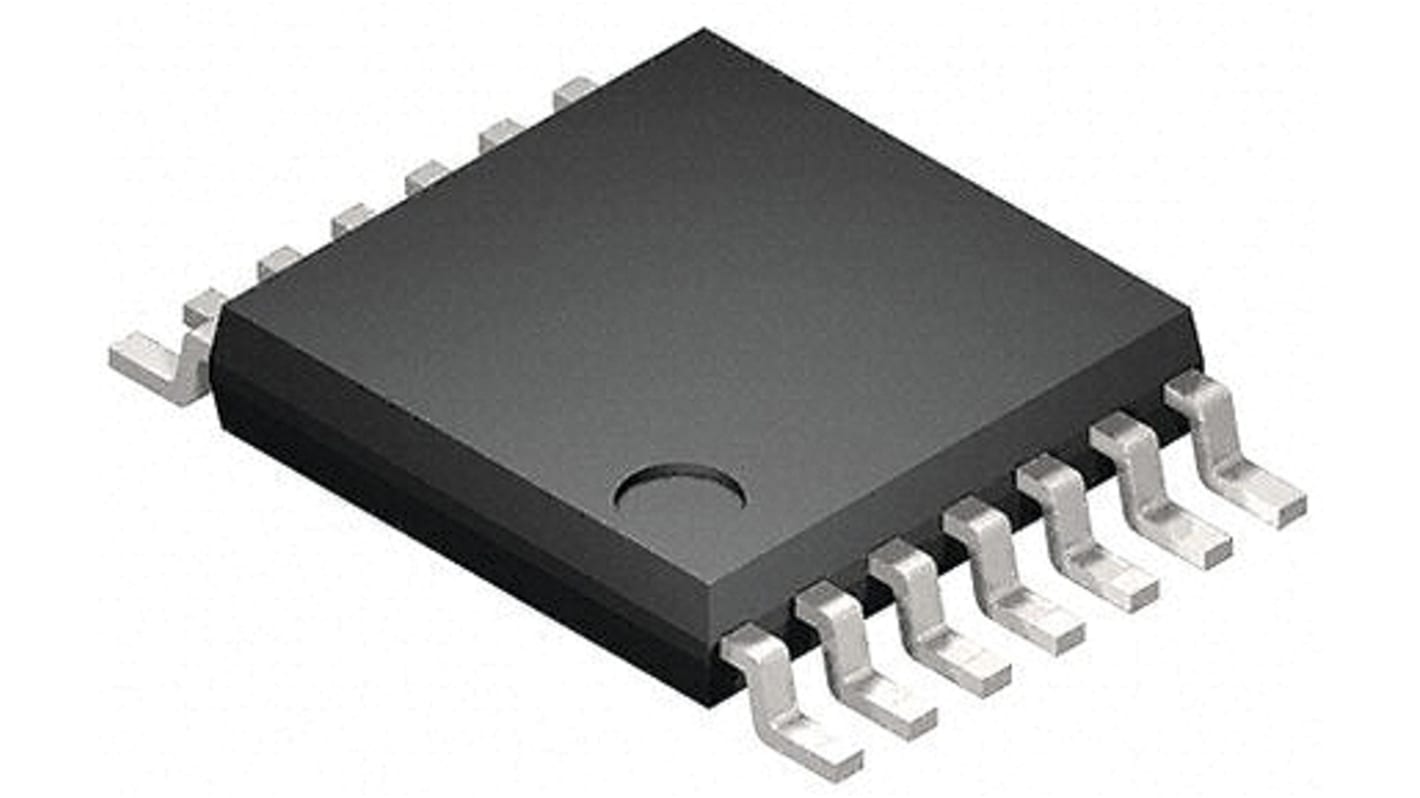

Buffer bus ottale AEC-Q100 74VHCT125AFT, 74VHCT, TSSOP, 14 Pin

Visualizza Buffer
Non disponibile
RS non distribuirà più questo prodotto.
Codice RS:
171-3358
Codice costruttore:
74VHCT125AFT
Costruttore:
Toshiba
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Toshiba

Famiglia logica

74VHCT

Tipo di montaggio

Montaggio superficiale

Tipo di package

TSSOP

Numero pin

14

Corrente massima di uscita ad alto livello

-8mA

Corrente massima di uscita a basso livello

8mA

Ritardo di propagazione massimo @ CL max

9.5 ns @ 50 pF

Dimensioni

5 x 4.4 x 1mm

Tensione di alimentazione operativa massima

5,5 V

Larghezza

4.4mm

Minima temperatura operativa

-40 °C

Tensione di alimentazione operativa minima

4,5 V

Standard per uso automobilistico

AEC-Q100

Condizioni di test ritardo di propagazione

50pF

Massima temperatura operativa

+125 °C

Altezza

1mm

Lunghezza

5mm

74VHCT125AFT e 74VHCT126AFT sono BUFFER DI BUS A 4 PORTE CMOS ad alta velocità fabbricati con tecnologia C2MOS con gate in silicio. Ottengono un funzionamento ad alta velocità simile all’equivalente TTL Schottky bipolare, mantenendo al contempo la bassa dissipazione di potenza del CMOS. Il 74VHCT125AFT richiede che l'ingresso G di comando a 3 stati venga impostato su alto per mettere l'uscita nello stato di impedenza alta, mentre il 74VHCT126AFT richiede che l'ingresso G di comando venga impostato su basso per mettere l'uscita nello stato di impedenza alta. La tensione di ingresso è compatibile con la tensione di uscita TTL. Questo dispositivo può essere usato come un convertitore di livello per l'interfacciamento di sistemi da 3,3 a 5 V. La protezione in ingresso e il circuito di uscita assicurano l’applicazione di una tensione compresa tra 0 e 5,5 V sui pin di ingresso e uscita (Nota) indipendentemente dalla tensione di alimentazione. Questa struttura impedisce la distruzione del dispositivo dovuta alla mancata corrispondenza tra l’alimentazione e le tensioni di ingresso/uscita, come nel backup batteria, nell’inserimento della scheda a caldo, ecc.

Ampia gamma di temperatura d'esercizio: Topr = da -40 a 125 
Alta velocità: tempo di ritardo di propagazione = 3,8 ns (tip.) in VCC = 5 V
Corrente di alimentazione a riposo: ICC = 4 μA (max) a Ta = 25 
Compatibile con l'ingresso TTL: VIL = 0,8 V(max)
VIH = 2 V (min)
La protezione contro lo spegnimento è prevista su tutti gli ingressi e le uscite.
Ritardi di propagazione bilanciati: tPLH ≈ tPHL
Bassa rumorosità: VOLP = 0,8 V (max)
Pin e funzione compatibili con la serie 74
