Connettore D-Sub Phoenix Contact, Femmina, 9 vie, terminazione Morsetti a vite

Connettori D-sub per bus di campo a 9 posizioni SUBCON-PLUS con due ingressi cavo e una morsettiera a vite per ogni cavo che consente di costruire sistemi di bus di campo con interfacce RS-485. Le morsettiere possono essere collocate nella parte superiore o inferiore del corpo del connettore consentendo così l'ingresso del cavo dal lato sinistro o destro. Questi connettori D-Sub RS-485 per bus di campo SUBCON-PLUS sono caratterizzati da un'elevata velocità di trasmissione, un livello elevato di EMC con corpi in ABS metallizzato per la schermatura EMI e accettano sezioni di cavi comprese tra 6 e 10 mm²
Il codice 648-3489 è un connettore femmina D-Sub a 9 vie con due ingressi cavo angolati a 35° per Modbus, Modbus-PLUS, BITBUS, ARCNET, MULT/MININET(B&R), SYSTEM 2003 (B&R), P-NET
Il codice 324-9371 è un connettore femmina D-Sub a 9 vie con due ingressi cavo angolati a 35° per SUCONET K1, K2 (EATON/Moeller), S-BUS (Saia) e J-BUS (Merlin Gerin)
Il codice 324-9400 è un connettore femmina D-Sub a 9 vie con due ingressi cavo angolati a 35° per Modbus e CEGELEC
I codici 801-8933 (pin) e 801-8964 (connettore femmina) sono connettori D-Sub a 9 vie con due ingressi cavo angolati a 35° per un'assegnazione universale.
Per la vite di montaggio corta vedere il codice 801-8961
Per il cacciavite vedere il codice 390-9663

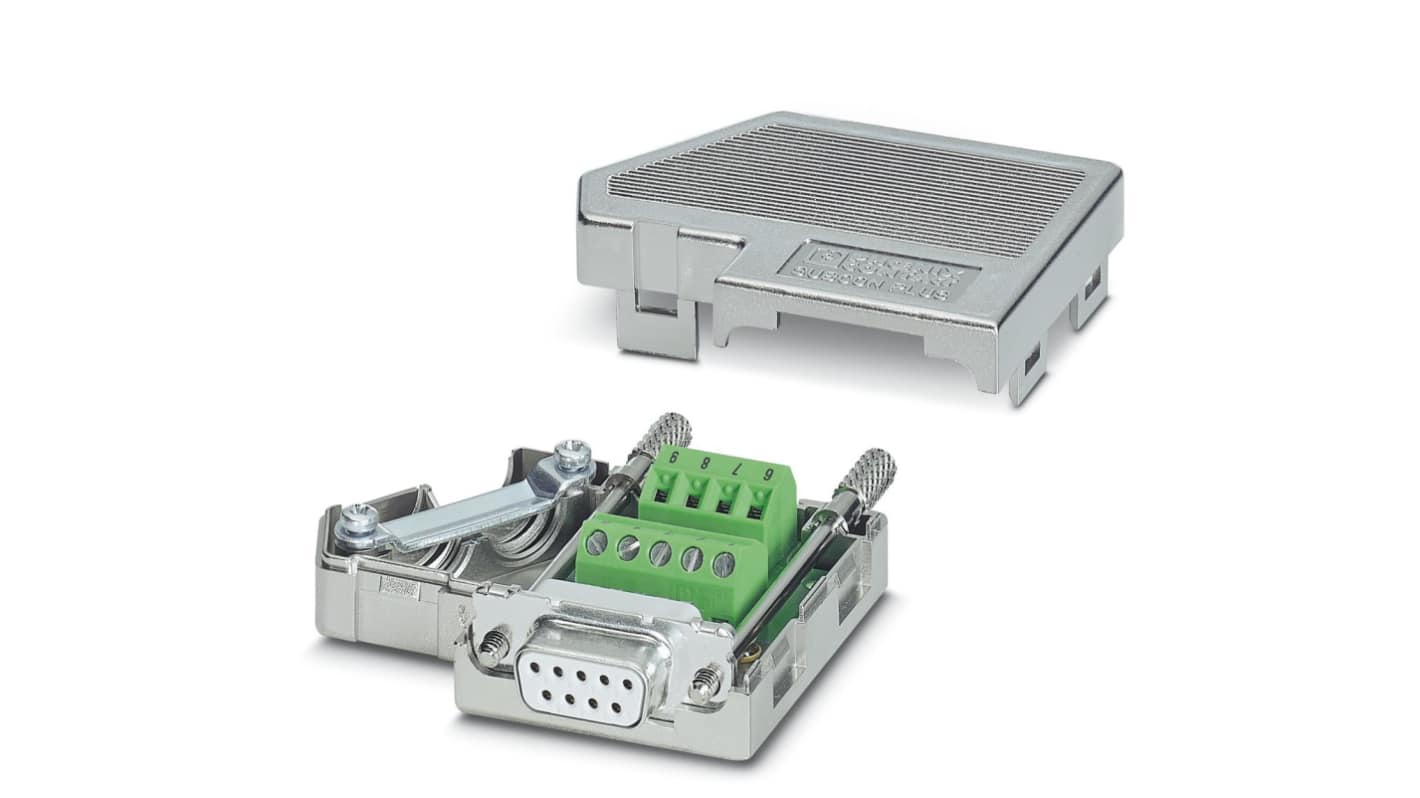

Questo connettore femmina D-Sub di Phoenix Contact stabilisce collegamenti sicuri e affidabili tra schede a circuito stampato, componenti e dispositivi. È possibile utilizzarlo per collegare e trasmettere segnali elettrici e dati, il che lo rende una scelta versatile. L'unità a 9 poli è dotata di due ingressi cavo e di una terminal a vite per ciascun cavo, il che la rende adatta per la costruzione di sistemi Fieldbus con interfacce RS-485. Ospita terminal in corrispondenza delle parti inferiore e superiore del contenitore, offrendo opzioni flessibili per l'ingresso del cavo.
Un elevato livello di capacità elettromagnetica (EMC) mantiene i circuiti in funzione in modo ottimale, prevenendo al contempo le radiazioni elettromagnetiche. Il contenitore in ABS (acrilonitrile-butadiene-stirene) placcato in metallo è resistente agli urti e al calore per l'uso in ambienti difficili. Inoltre, protegge contro le interferenze elettromagnetiche (EMI) per garantire una chiara trasmissione del segnale. È possibile ricablare questo connettore di interfaccia per l'uso con sistemi Bitbus, CAN (Controller Area Network) e PROFIBUS per una maggiore flessibilità.

• Viti zigrinate per un assemblaggio rapido e semplice
• Ampia gamma di temperature d'esercizio da -20 °C a +75 °C per l'uso in ambienti difficili
Corrente nominale di • 100mA per un funzionamento efficiente dal punto di vista energetico

Connettori BUS

Connettori di interfaccia bus ricablabili idonei per sistemi Bitbus, CAN-Bus, Interbus-S (Fieldbus) e Profibus. I contenitori sub-D a 9 poli, compatti e di alta qualità, sono disponibili nelle versioni per nodo bus o per terminazione bus e sono codificati a colore per facilitarne l'identificazione. Per i sistemi CAN-Bus e Profibus, sono anche disponibili nodi di servizio che consentono la programmazione o la riparazione "in linea". Ogni interfaccia viene corredata di istruzioni dettagliate di assemblaggio e degli accessori di montaggio.

Disponibile nelle versioni con uscita cavo orizzontale o verticale
Collegamento rapido ed affidabile tramite morsetti a vite montati sul circuito stampato
Le terminazioni del bus comprendono resistori di terminazione SMT
I corpi codificati a colore facilitano l'installazione e la riparazione
Protezione ESD sicura grazie ai contenitori completamente isolati
Fornito con fissacavo affidabile
